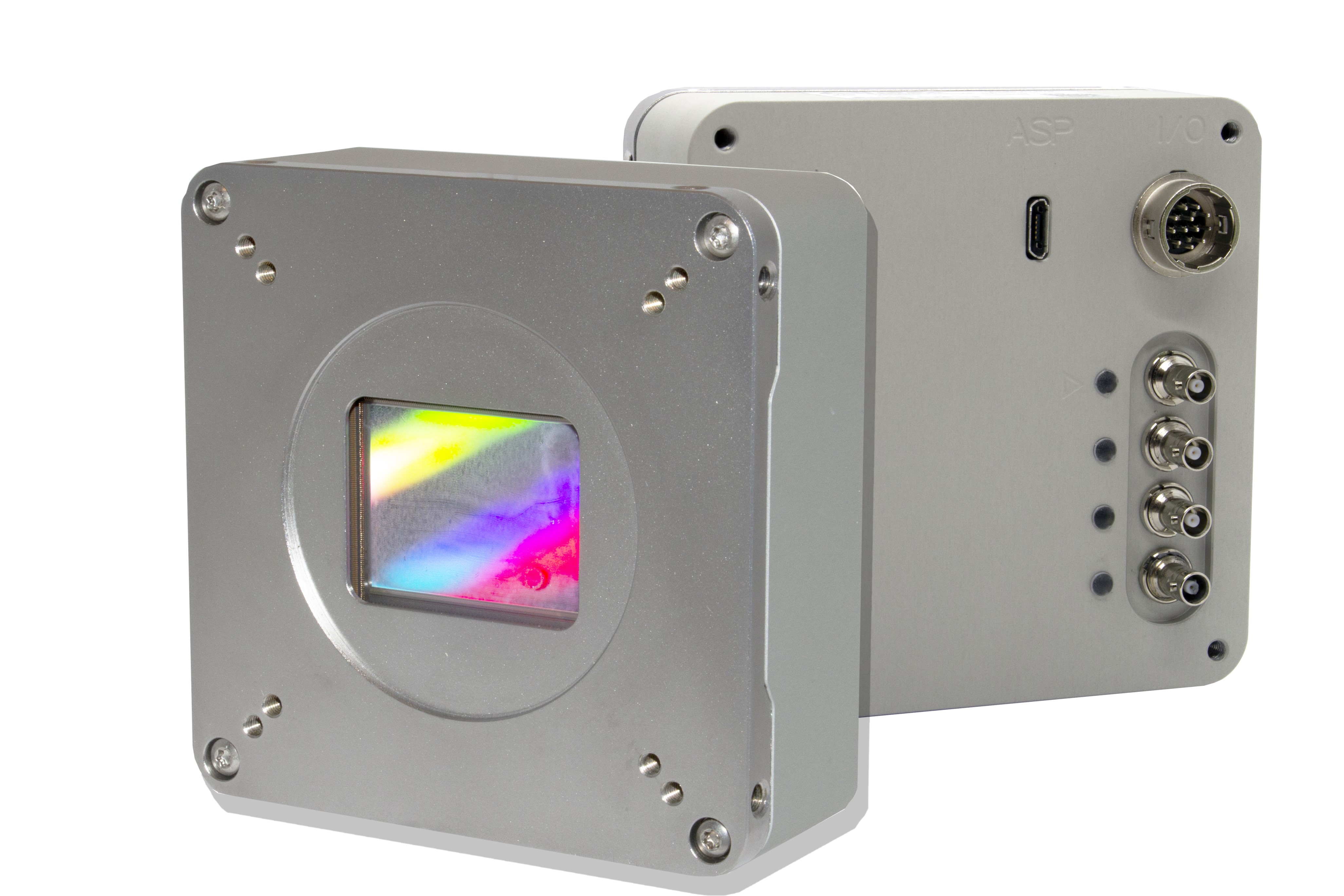

High Resolution Metrology Camera SAPPHIREシリーズ

製品名 | High Resolution Metrology Camera |
---|---|
型式 | SAPPHIREシリーズ |
メーカー | アディメック・エレクトロニック・イメージング株式会社 |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要
トゥルーグローバルシャッターCMOSを使用した、SAPPHIREシリーズのアクティブ・センサ・コントロールとフラットフィールド補正は、カメラに搭載された校正アルゴリズムにより使い勝手が良く、フィールドで簡単に利用することが可能です。カメラにフラットフィールド補正マップが保存されるため、カメラ電源を入れた後すぐに設定の再使用が可能です。
スループットや精度を向上させるために高解像度を必要とする、インライン画像計測や電子部品検査装置に最適です。また、特別なシステムアプリケーションやアーキテクチャ要件に合わせカスタマイズすることも可能です。
特長
・ フラットフィールド補正機能(シェーディング補正)
・ セミオート・キャリブレーション機能
・ アクティブ・センサ・コントロール機能
・ ROI機能
・ 強制冷却装置不要
・ 明、暗視野における検査に最適な低暗電流
(低露出、ハイダイナミックレンジ、低読み出しノイズ)
・ Adimec Connect & Grab TM (英語版)
・ Power over CXP
主な仕様
型番 | モノクロ/カラー | 画素数 | フレームレート | 有効画素数 | イメージサークル | セルサイズ | センサー |
S-65A70 | Mono / Color | 65,408,000 | 70+ fps | 9,344 x 7,000 | 37.4 mm | 3.2 μm x 3.2 μm | Gpixel GMAX3265 / Global shutter CMOS |
S-65A35 | Mono / Color | 65,408,000 | 35+ fps | 9,344 x 7,000 | 37.4 mm | 3.2 μm x 3.2 μm | Gpixel GMAX3265 / Global shutter CMOS |
S-49A70 | Mono / Color | 49,056,000 | 70 fps | 7,008 x 7,000 | 31.68mm | 3.2 μm x 3.2 μm | Gpixel GMAX3249 / Global shutter CMOS |
S-49A35 | Mono / Color | 49,056,000 | 35 fps | 7,008 x 7,000 | 31.68mm | 3.2 μm x 3.2 μm | Gpixel GMAX3249 / Global shutter CMOS |
