製品情報

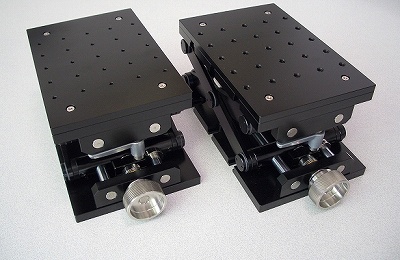

シングルパンタグラフ中型精密ラボジャッキ RJS-1218M、RJS-1218I
| 製品名 | シングルパンタグラフ中型精密ラボジャッキ |
|---|---|
| 型式 | RJS-1218M、RJS-1218I |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
移動ガイドにシングルパンタグラフ式を採用し、ストローク70mmの昇降調整が可能なZ軸ステージです。
特長
・ハンドルを回転させることによりステージ面を垂直方向に移動させることが可能となっております。
・操作時の調整ハンドルの位置は固定されているため、組込用途にも有効です。
・末尾MとIでは、取付面のタップの仕様がそれぞれ、M4、1/4-20UNCです。

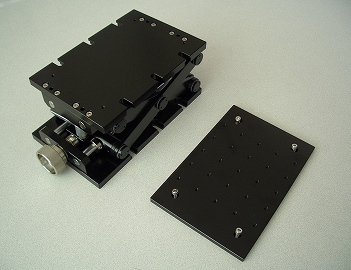

・取付面のテーブルプレートは取外しが可能です。
取外し後のU字型ザグリ穴を利用することで、搭載物を下からネジ固定することも可能です。
・タップ仕様について、ミリ及びインチを取り替えられるオプションプレートを用意しております。
主な仕様
|
型番 |
RJS-1218M |
RJS-1218I |
|
取付面ネジ |
M4タップ |
1/4-20UNCタップ |
|
ステージ面（mm） |
120×180 |
120×180 |
|
移動量（mm） |
70 |
70 |
|
耐荷重（N） |
98 |
98 |
|
自重（kg） |
3.0 |
3.0 |
|
税別価格 |
¥63,000 |
¥63,000 |
・材質：真鍮、アルミ
・表面処理：黒アルマイト
