概要

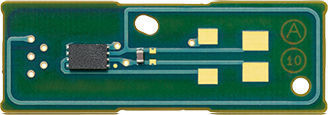

RC-S732は、NFCフォーラム Type 3 Tag準拠のFeliCa Link ICチップを搭載した小型アンテナモジュールです。※

積層スパイラル構造のアンテナを採用することで小型でありながらNFCフォーラムが規定するアナログ特性を満たし、民生用デジタル機器などへの組み込みに適しています。

※Lite-Sモードでのみ動作いたします。

特長

非接触通信における磁界を検出してホストに知らせる機能を持ち、NFCデバイス搭載製品とのBluetooth / Wi-Fiハンドオーバー用途に適しています。

主な仕様

小型・省電力設計

RC-S732に搭載されているFeliCa Link ICチップ（RC-S967)は、従来製品の約半分に省電力化されたカスタムICチップで、Lite-Sモードで弱電磁界においても動作します^※1。

また、積層スパイラルアンテナ構造を採用することで、同等の通信性能を持つ製品群で最小サイズを実現しています。

国際標準に準拠

NFCフォーラムで規定されるType 3 Tagに準拠し、NFC搭載のスマートフォン等との通信が可能です。また、NFCフォーラム 2nd Waveの3種類のリファレンスアンテナ（P0、P3、P6サイズ）相当のアンテナが搭載されている機器と十分な通信性能^※2を持っているため、NFC搭載スマートフォンなど、製品毎に多彩な形状のアンテナを有する製品とも良好な通信互換性を確保できます。さらに、通信評価などの評価工数が低減できます。

磁界検知

L1/L2 Padを外部の整流回路と接続することで、アンテナのコイルに誘起される電圧を検知できます（RC-S711と互換機能）。または、RFDET/GND Padからのデジタル信号にて磁界検知することも可能なため、整流回路が不要となり、コストを削減できます^※3。

※1 Lite-Sモード以外では動作しません
※2 周囲の電波や金属の影響のない理想的な環境を前提としています。
※3 外部電源にプルアップする必要があります。
