製品情報

AES・DES暗号方式対応アンテナ分離型 組み込み用NFCリーダー/ライター RC-S021B

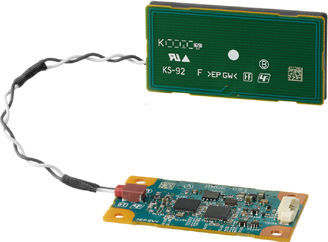

外観
製品名 AES・DES暗号方式対応アンテナ分離型 組み込み用NFCリーダー/ライター
型式 RC-S021B
メーカー ソニー株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

RC-S021Bは、AES暗号方式およびDES暗号方式に対応したNFCリーダーモジュールです。FeliCaの暗号処理機能に加え、ISO/IEC 14443 Type A / Type Bの非接触ICカードに1台で対応しています※1
また、アンテナ分離タイプのため、アンテナ配置に自由度があり、入退出用機器や決済端末など、さまざまな機器への組み込みに適しています※2

※1 ISO/IEC 14443 Type A / Type Bの暗号処理機能は搭載していません。
※2 別売りでドライブ基板のみのRC-S021も販売しています。様々なアンテナをご用途に合わせてご提案できます。詳しくはご相談ください。

特長

新世代標準暗号化方式AESに対応

FeliCaカードとリーダー/ライター端末間の暗号通信において、従来のDES(Data Encryption Standard)暗号方式に加え、AES(Advanced Encryption Standard)暗号方式を備えることで、セキュリティーのさらなる向上を実現しました。
また、暗号ロジックをコモンクライテリア(ISO/IEC 15408)EAL5+ を取得したセキュリティーICチップに搭載し、より高度なセキュリティーを確保しました。

NFC機能搭載

FeliCaおよび、ISO/IEC 14443 Type A / Type Bのリーダー/ライター機能を搭載しています。通信方式ごとに筐体を準備する必要がないため、導入コストの削減や開発効率の向上につながります。

環境に配慮した設計

RoHS指令(欧州環境規制)に対応し、プリント配線板にハロゲン系難燃剤を使用していません。また、はんだ付けに無鉛はんだを使用し、環境に配慮した設計となっています。

主な仕様

通信距離※1 40 mm(min) (RC-S888使用時)
40 mm(min) (RC-S100使用時)
40 mm(min) (RC-S860使用時)
30 mm(min) (RC-S853使用時)
通信速度(対カード・デバイス) 106 kbps※2 / 212 kbps / 424 kbps※3
対応カード・デバイス RC-S100シリーズ / RC-S880シリーズ / RC-S860シリーズ / RC-S850シリーズ
ISO/IEC 14443 Type A※4 / Type B
MIFARE Classic / MIFARE Ultralight
外部インターフェース UART
通信速度(対コントローラー) 7.2 kbps~460.8 kbps(ホストコマンドにより選択可能。デフォルト設定:115.2 kbps)
使用環境※5(結露、氷結のないこと) -20 ℃ ~ +40 ℃(20% RH ~90% RH) / 40 ℃ ~ 75 ℃(50% RH以下)
保存環境(結露、氷結のないこと) -30 ℃ ~ +80 ℃ (60% RH以下)
外形寸法(幅×高さ×奥行き) ドライブ基板 約50 mm × 4.8 mm × 28 mm
アンテナ   約50 mm × 5.7 mm × 25 mm
動作電圧、消費電流 DC +5 V、通常動作時180mA以下

※1 周囲の電波や金属による磁気的な影響がない自由空間(温度25 ℃、湿度50 % RH)において、カード(標準品、1 枚)に対し、本モジュール(標準品)でポーリング(fc / 64(約212 kbps))させた状態です。詳細は、製品仕様書をご参照ください。
※2 ISO/IEC 14443 Type A / Type Bの場合。
※3 ご使用のカードやデバイスが424 kbps通信に対応している必要があります。
※4 ISO/IEC 14443-4 Type A カードとの通信はできません。
※5 機能保証温度。詳細は製品仕様書をご参照ください。

その他

※本製品は日本国内でのみお使いいただけます。その他の国や地域でのご利用については別途お問い合わせください。
