概要

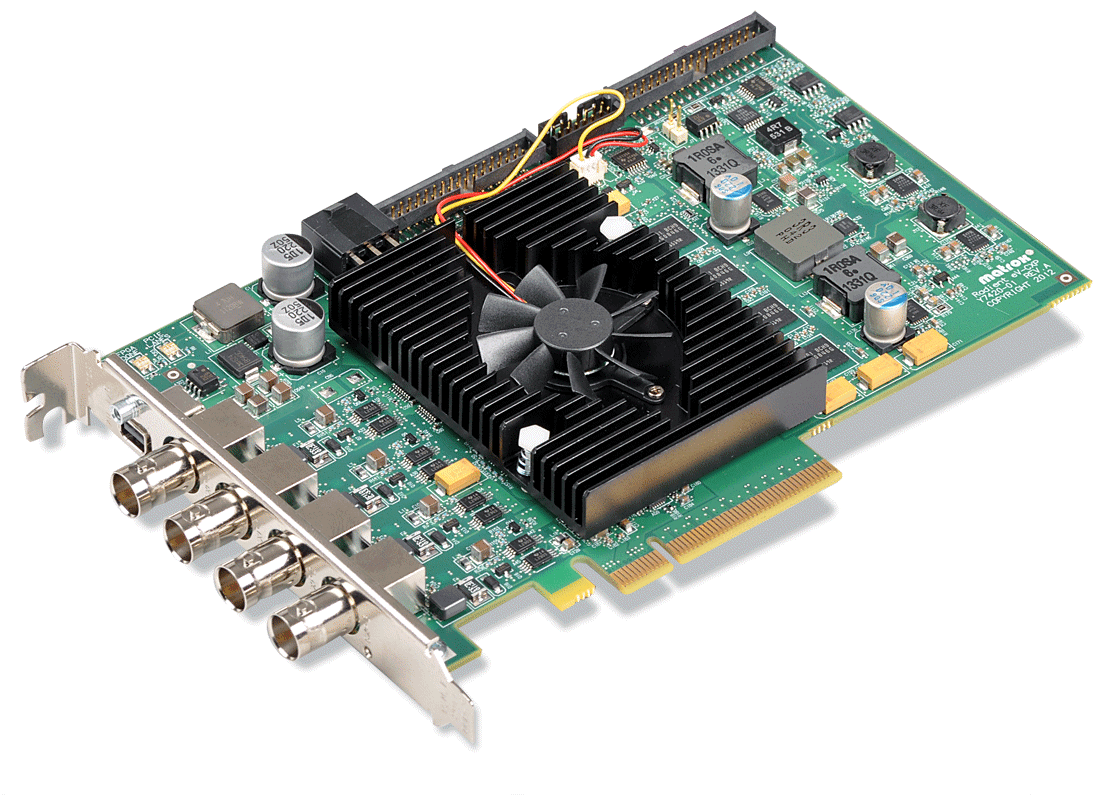

Zebra Radient eV-CXPは、Radient eV-CXPはCameraLinkの高速性とGigEVisionの高転送長を引き継ぎ、さらに映像信号、制御信号、電源を同軸ケーブル1本で構成する次世代の伝送規格であるCoaXPressに対応し、高速大容量画像転送を可能としました。同軸ケーブル1本につき最大6.25Gbpsの転送、4本同時で最大25Gbpsの転送を可能で、標準搭載の「ベイヤー変換」「LUT輝度変換」「カラー変換」により画像処理の高速化も実現します。

特長

• 同軸ケーブル１本で画像、制御、電源を転送
• エリアおよびラインスキャンカメラ対応
• 入力1系統（最大6.25Gbps）、入力4系統（最大25Gbps）を使って高速大容量画像転送が可能
• 画像バッファとして、１GBのSDRAMを標準搭載
• エンコーダ入力による制御が可能
• オンボード処理によるベイヤー変換やカラー変換、LUT処理が可能
• PCI Express2.0 ｘ8対応
• 最大ケーブル長　130m
• Microsoft Windows XP（32bit SP3）/Windows 7/8 (.1)/10（32bit/64bit）/Linux（32bit/64bit）対応

主な仕様

ハードウェア：
・PCIe（x8）用のハーフサイズボード
・1/2/4GB のDDR3 SDRAM を搭載
・CoaXPress（CXP）対応 - CXP（最大6.25Gbps/s）×4
・BNCコネクタ
・Power over CXP（PoCXP） with Safe Power（最大13W）
・自動リンク速度検出
・リンク状態のLEDインジケーター
・エリアカメラ・ラインカメラ対応
・オンボード画像再構築
・オンボードカラー変換
- 入力フォーマット
・モノ/ ベイヤー 8bit および16bit
・BGR パックド24bit および48bit
- 出力フォーマット
・モノ8bit および16bit
・24bit および48bit GBR パックド/プラナー
・YUV 16bit
・YCbCr 16bit
・BGRa 32bit
・オンボード Look-up-tables（LUT）
- 8/10/12bit 対応
・オンボードベイヤー変換
- GB、BG、GR、RG パターン対応
・DBHD-15オスGPIOコネクタ
- 3点のTTL Aux.I/O
- 2点のLVDS Aux. 入力
- 1点のLVDS Aux. 出力
　- 2点のOpto-Couplers
・4逓倍ロータリーエンコーダー対応
認定：FCC class A　CE class A　RoHS 対応
サイズ：167.6 L × 111.1 H × 18.7 W mm
動作環境：
・動作温度：0℃から55℃（32°F から131°F）
・相対湿度：最高95%（結露なきこと）
