製品情報

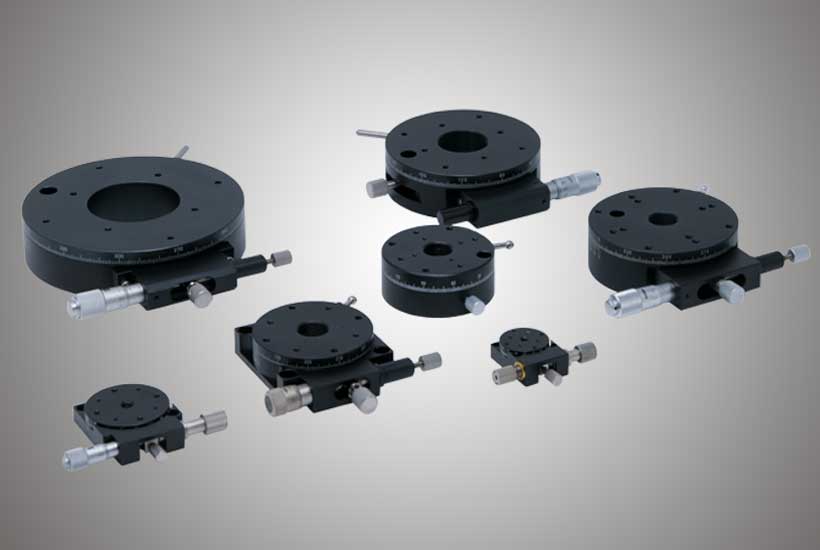

回転ステージ　RA-25、RA-40M、RA-60M、RA-60F、RA-80M、RT-90、RA-120M

製品名 回転ステージ
型式 RA-25、RA-40M、RA-60M、RA-60F、RA-80M、RT-90、RA-120M
メーカー ツクモ工学株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

移動ガイドにすり合わせ式を採用したZ軸を中心とするθ軸方向360°の回転ステージです。

特長

・RA-□□Mは、粗微動切替クランプを利用し、粗動回転（360°）とマイクロメータヘッドによる微動回転（±5°）が可能となっております。
・RA-25は、微動を送りネジで行うタイプです。
・RA-60Fは、ツマミによる粗動回転（360°）のみのタイプです。
・RT-90は、中心にM30P1タップの透過穴を有する構造です。素子などの固定にタップを利用するときは、テーブルの厚み（28mm）にご注意ください。

主な仕様

型番

RA-25

RA-40M

RA-60M

RA-60F

RA-80M

RT-90

RA-120M

ステージ面（mm）

Φ25

Φ40

Φ60

Φ60

Φ80

Φ90

Φ120

耐荷重（N）

19.6

29.4

49

49

58.8

58.8

68.6

自重（kg）

0.05

0.09

0.25

0.18

0.5

0.7

0.92

税別価格

¥21,500

¥22,500

¥28,500

¥15,500

¥31,500

¥36,500

¥41,500

・材質：アルミ
・表面処理：黒アルマイト
