製品情報

膜厚分布測定装置　

製品名 膜厚分布測定装置

概要

リチウムイオン二次電池の電極上絶縁層の膜厚をインラインで測定できます。

特長

塗工全幅の絶縁層膜厚分布を同時かつ高精度に測定できます。

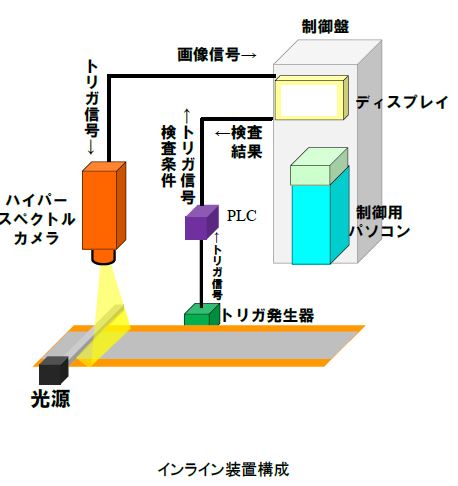

ハイパースペクトルカメラを用いて線状の１０００点以上の分光スペクトルを同時に取り込み、スペクトルから絶縁層膜厚を計算します。 ＊スペクトル解析値と膜厚の検量線（右図）を利用して膜厚を計算
ハイパースペクトルカメラは多数の点を同時に測定できるので、幅方向の膜厚分布を同時に測定できます。

主な仕様

■分光波長範囲分光波長範囲
　380nm～800nm もしくは400nm～1000nm
■スペクトル取り込み速度
　最大40回／秒
■測定点数
　幅1392点(最大)
■膜厚測定間隔
　搬送速度による（例：１ｍ/秒の時、25ｍｍ間隔）
■空間分解能
　任意（例：1000mm幅の場合、約720μm）
■保存データ
　膜厚データ(csvデータ)
