製品情報

GigEカメラ : Phoenix カメラシリーズ　

製品名 GigEカメラ : Phoenix カメラシリーズ
メーカー LUCID Vision Labs,Inc
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

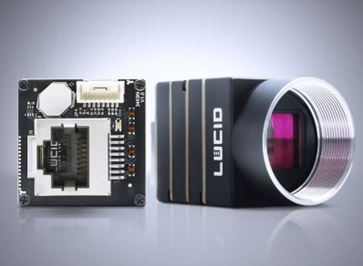

本製品は、柔軟なカスタマイズ性を誇るGigE PoE対応カメラモジュールです。
0.4MP〜20MPの豊富なセンサーラインナップに加え、6種類のレンズマウント、3種類の基盤レイアウト、3つのインターフェースコネクタに対応。
用途や設置環境に応じて自在に構成でき、産業機器からロボティクス、医療機器まで、幅広いアプリケーションに最適な柔軟性を提供します。

特長

・用途に合わせた形状変換が可能
・多彩センサーラインナップ

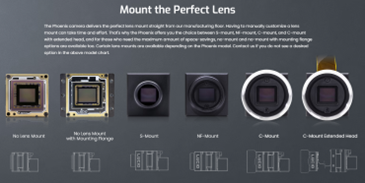

・豊富なレンズマウント・イーサネットコネクタオプション
・小型、軽量
・GigE PoE対応
・高速ISPを搭載

主な仕様

28 × 28 mm Phoenixモデル
型式 画素数 解像度 フレームレート センサー 光学サイズ 画素サイズ(μm) シャッタタイプ レンズマウント モノクロ/カラー インターフェース
PHX200S 20.0 MP 5472 x 3648 px 5.6 fps Sony IMX183 CMOS 1" 2.40 µm ローリングシャッタ C / レンズマウントなし / フランジ付きレンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX124S 12.3MP 4096 x 3000 px 9.0 fps Sony IMX565 CMOS 1/1.1" 2.74 µm グローバルシャッター C / リモートセンサー(C) / レンズマウントなし / フランジ付きレンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX120S 12.3 MP 4096 x 3000 px 9.0 fps Sony IMX304 CMOS 1.1" 3.45 µm グローバルシャッター C / レンズマウントなし / フランジ付きレンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX089S 8.9 MP 4096 x 2160 px 12.5 fps Sony IMX267 CMOS 1" 3.45 µm グローバルシャッター C / レンズマウントなし / フランジ付きレンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX081S 8.1 MP 2840 x 2840 px 13.8 fps Sony IMX566 CMOS 2/3″ 2.74 µm グローバルシャッター C / レンズマウントなし / フランジ付きレンズマウントなし モノクロ／カラー RJ45 / ix / FFC
24 × 24 mm Phoenixモデル
型式 画素数 解像度 フレームレート センサー 光学サイズ 画素サイズ(μm) シャッタタイプ レンズマウント モノクロ/カラー インターフェース
PHX122S 12.2 MP 4024 x 3036 px 9.1 fps Sony IMX226 CMOS 1/1.7" 1.85 µm ローリングシャッタ C / リモートセンサー(C) / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX064S 6.3 MP 3072 x 2048 px 17.7 fps Sony IMX178 CMOS 1/1.8” 2.40 µm ローリングシャッタ C / リモートセンサー(C) / NF / S / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX050S1-P/Q 5.0 MP 2448 x 2048 px 22 fps Sony IMX264MZR CMOS 2/3" 3.45 µm グローバルシャッター C / リモートセンサー(C) / NF / レンズマウントなし モノクロ偏光 RJ45 / ix / FFC
Sony IMX264MYR CMOS カラー偏光
PHX050S-P/Q 5.0 MP 2448 x 2048 px 22 fps Sony IMX250MZR CMOS 2/3" 3.45 µm グローバルシャッター C / リモートセンサー(C) / NF / レンズマウントなし モノクロ偏光 RJ45 / ix / FFC
Sony IMX250MYR CMOS カラー偏光
PHX051S 5.0 MP 2448 x 2048 px 22 fps Sony IMX568 CMOS 1/1.8″ 2.74 µm グローバルシャッター C / リモートセンサー(C) / NF / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX050S 5.0 MP 2448 x 2048 px 22 fps Sony IMX264 CMOS 2/3" 3.45 µm グローバルシャッター C / リモートセンサー(C) / NF / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX032S 3.2 MP 2048 x 1536 px 35.4 fps Sony IMX265 CMOS 1/1.8" 3.45 µm グローバルシャッター C / リモートセンサー(C) / NF / S / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX023S 2.3 MP 1920 x 1200 px 48.3 fps Sony IMX392 CMOS 1/2.3" 3.45 µm グローバルシャッター C / リモートセンサー(C) / NF / S / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX016S 1.6 MP 1440 x 1080 px 71.6 fps Sony IMX273 CMOS 1/2.9" 3.45 µm グローバルシャッター C / リモートセンサー(C) / NF / S / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
PHX004S 0.4 MP 720 x 540 px 286 fps Sony IMX287 CMOS 1/2.9" 6.9 µm グローバルシャッター C / リモートセンサー(C) / NF / S / レンズマウントなし モノクロ／カラー RJ45 / ix / FFC
28 × 28 mm Phoenixデュアルリモートヘッドカメラ
型式 画素数 解像度 フレームレート センサー 光学サイズ 画素サイズ(μm) シャッタタイプ レンズマウント モノクロ/カラー インターフェース
PDH050S 5.0 MP (x2) 2840 x 2840 px 11 fps (各センサー) Sony IMX264 CMOS (x2) 2/3″ 3.45 µm グローバルシャッター C モノクロ／カラー RJ45 / FFC

Phoenix変換キット
型番 製品紹介 互換性のあるPhoenixモデル
PHX24-TK, PHX28-TK 180° & 90° Phoenix 可変キット すべてのPhoenixモデル
FFC-15-JST-RJ45 Phoenixカメラ用FFCからRJ45 / JSTエクステンダーボードおよびFFCケーブル FFCコネクタ付きのPhoenixモデルの場合(PHX####-##-FFC)
FFC-15-JST-M12 Phoenixカメラ用FFCからM12 / JSTエクステンダーボードおよびFFCケーブル FFCコネクタ付きのPhoenixモデルの場合(PHX####-##-FFC)
