PCI バス対応 高速UP/DOWNカウンタ HPCI-CTR564F
| 製品名 | PCI バス対応 高速UP/DOWNカウンタ |
|---|---|
| 型式 | HPCI-CTR564F |
| メーカー | 株式会社ハイバーテック |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

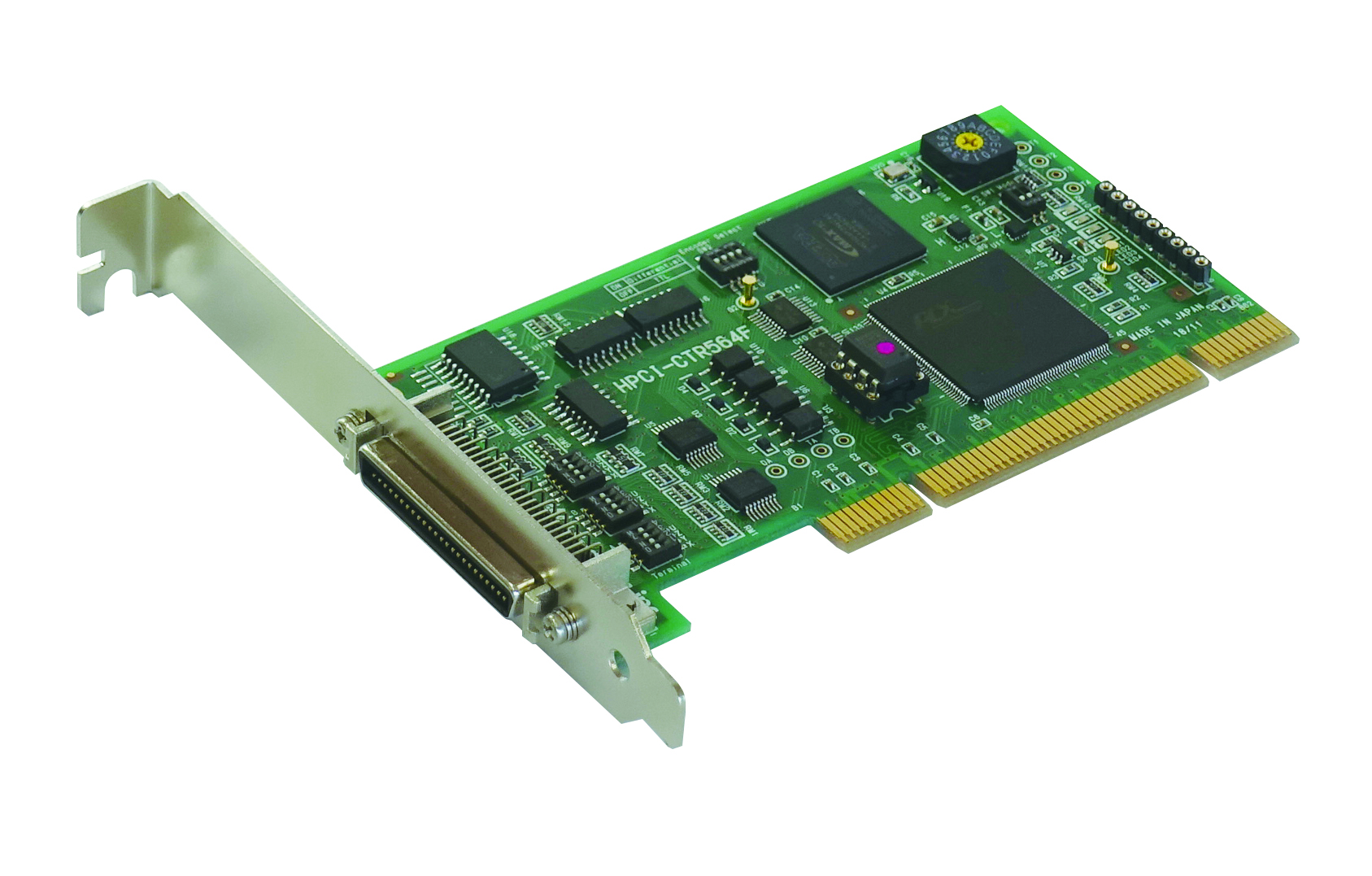

CTR564Ｆは４chの高速・高機能なアップ／ダウンカウンタボードのロープロファイル版です。 カウント周波数20MHz(4逓倍時)32ビットです。 パルス信号計数、エンコーダ、リニアスケール信号計数用としてパソコンへの取り込み手段として適します。
- 32ビット、アップ／ダウンカウンタ4ch
- 差動入力(26LS32相当)とTTL入力を スイッチで切替可能
- トリガー出力５V～24V 対応可能
- カウンタラッチ結果をFIFOへ取り込み可能
- 外部出力機能あり
- 汎用入出力 ４入力／８出力
特長
【アプリケーション例】
コンベア上に、【センサ → カメラ → 排出ユニットが配置された検査装置】において、 次の操作をするだけで、コンベアの速度ムラやソフトウェア処理速度の影響のない 高速で正確な位置での画像取込みと排出機構が実現できます。
◆ コンベアのエンコーダ出力を本ボードへ接続
◆ 本ボードのトリガ出力を、カメラのシャッター入力へ接続
◆ 本ボードのトリガ出力を、排出ユニットへ接続
カメラとセンサ間の多点バッファ（FIFO）最大512点。
主な仕様
<<データシート>>
https://www.db.hivertec.net/DataSheet_CTR564F.pdf
詳細情報はメーカー製品サイトからダウンロードできます。
その他
<<その他ラインナップ>>
PCI Express対応 高速UP/DOWNカウンタ：HPCIe-CTR664F（4ch）
