概要

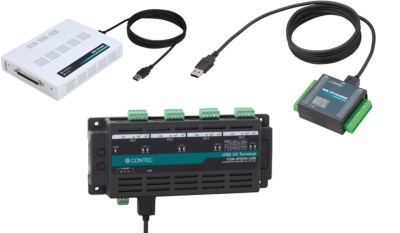

PC-HELPERシリーズ USBモジュールは、USB接続にてPCの機能拡張を行う事ができる製品です。

　デジタル入出力（絶縁対応品有り）/アナログ入出力/シリアル通信（RS-232C/RS-422/RS-485）
　マルチファンクションDAQ/カウンタ/GPIB通信

　豊富なラインナップを取り揃えております。

特長

DIOモジュール（非絶縁タイプ）
　・LVTTL レベル入出力(正論理)/USB1.1/USB2.0 規格準拠し、バスパワー駆動により外部からの

電源が不要

DIOモジュール（絶縁タイプ）
　・フォトカプラ絶縁入力32点。フォトカプラ絶縁オープンコレクタ出力32点搭載/USBハブ機能を搭載

　・入力信号32点を割り込み要求信号として使用可能

　・出力回路にサージ電圧保護のツェナーダイオード、過電流保護のポリスイッチを内蔵　

アナログモジュール
　・分解能12bitでD/A変換し、外部に電圧信号を出力することができます。

　・外部機器とを絶縁/デジタルアイソレータによりモジュール内部のCPUとD/Aコンバータを絶縁
　・ソフトウェアレンジ設定/0-10V・0-5V・±10V・±5V・0-20mAのいずれかのレンジを選択可能

主な仕様

COM-4PDHN-USB

パソコンにRS-422A/485準拠のシリアル通信機能を4チャネル拡張するUSB2.0対応ユニットです。
　・RS-422A/485シリアル通信、最高921,600bpsに対応
　・各チャネルに送信128byte 受信384byteのバッファメモリを搭載
　・Windowsの標準COMポートとして使用可能
　・USB1.1/USB2.0規格準拠（Full Speed(12Mbps)）
　・設置場所を選ばないコンパクト設計、ネジ止め、マグネット、DINレールなど多彩な設置が可能　　　
　・12〜24VDCのワイドレンジ電源に対応
