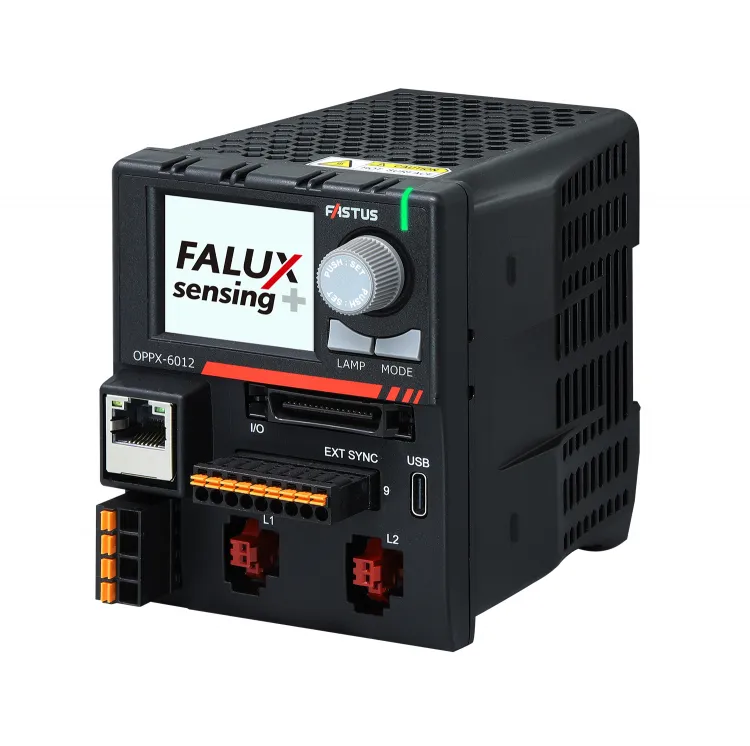

多機能LED照明コントローラ OPPXシリーズ

製品名 多機能LED照明コントローラ
型式 OPPXシリーズ
メーカー オプテックス・エフエー株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

多機能&照明の明るさ管理で画像検査をフルサポート

特長

12V24V入力照明に対応
・三菱電機iQSSに対応
・新技術「FALUX sensing +」による照明の個体識別およびモニタリング・フィードバック

主な仕様

型 式

Ethernet無しモデル

OPPX-6012P2

OPPX-12012P4

OPPX-1601224P4

OPPX-10024P2

OPPX-20024P4

Ethernet有りモデル

OPPX-6012E2

OPPX-12012E4

OPPX-1601224E4

OPPX-10024E2

OPPX-20024E4

電源電圧

DC24V±10

出力ch

2ch

4ch

2ch(L1,L2)

2ch(L3,L4)

2ch

4ch

接続可能照明 定格

ch合計最大

60W

120W

60W

100W

100W

200W

ch当たり最大

30W/ch

50W/ch

照明出力電圧

PWMモード

DC12V (標準)

DC24V (標準)

ストロボモード1

DC18V

DC48V

電圧可変モード

DC8~12V

LOW12~24VHIGH : 1824V

L-INTモード

DC12V

DC24V

L-INTストロボモード1

DC18V

DC36V

照明出力電流

PWM/電圧可変/
L-INT
モード(ch当たり最大)

2.5A/ch

2.0A/ch

ストロボ/L-INTストロボモード
ch当たり最大)

8.0A/ch (Duty10%)

5.0A/ch (Duty7%)

調光方式

PWM調光方式
周波数:50kHz,100kHz,130kHz
電圧可変方式

PWM調光方式
周波数:100kHz,130kHz
電圧可変方式

ストロボ

発光時間1

PWM周波数50kHz設定時 :
20
μs19980μs20μsステップ)、1ms999ms1msステップ)
PWM
周波数100kHz,100kHz DC設定時 :
10
μs9990μs10μsステップ)、1ms999ms1msステップ)
PWM
周波数130kHz DC設定時 :
7.7
μs7684.6μs7.7μsステップ)、1ms999ms1msステップ)
1msを超える場合は12Vタイプ : DC12V 24Vタイプ : DC24Vで駆動

点灯周期制限

10% Duty
(パルス幅の10倍以上の周期が必要)

% Duty
(
パルス幅の14.3倍以上の周期が必要)

入 力

外部点灯
制御ピン
(SYNC1
4,
SEQRST)

5V入力」
OFF

ON電圧:1224VOFF電圧:1V以下
応答時間:OFFON 2μs以内、ONOFF 12μs以内

5V入力」
ON

ON電圧:5~24VOFF電圧:1V以下
応答時間:OFFON 86μs以内、ONOFF 22μs以内

外部パラレル制御ピン

出 力

内容変更可能な汎用出力 6
フォトカプラ オープンコレクタ出力
Max.50mA/DC30V
残留電圧1.5V10A時)

通信
インター
フェース

USB
Full-speed,Type-Cコネクタ)

仮想COM ポートによるシリアル通信

RS-232C

4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps

Ethernet
10BASE-T/100BASE-TX)
OPPX-□□□E□のみ搭載

UDP,TCP,DHCP,iQSS (三菱電機iQ Sensor Solution)

使用周囲温度/湿度

0~40℃/2085% (結露なきこと)

保存温度/湿度

-20~70℃/2095% (結露なきこと)

耐振動

10~55Hz 振幅1.5㎜ XYZ各方向 2時間

耐衝撃

10G XYZ各方向 3

材質

ポリカーボネート

質量

2chタイプ:260g4chタイプ:360g

保護等級

IP20 (IEC 60529)

適用法令

EMC2

EU EMC指令 (2014/30/EU)
UK EMC (The Electromagnetic Compatibility Regulations2016)

環境

EU RoHS指令 (2011/65/EU)、中国RoHS (令第32)
UK RoHS (The Restriction of the Use of Certain Hazardous Substances
in Electrical and Electronic Equipment Regulations 2012)

適用規格

EN IEC 61326-1 (EN55011に基づきGroup1,ClassAに分類)

設計寿命

7年(最大負荷、24時間連続、40℃環境)

付属品

外部点灯制御コネクタ、電源コネクタ、取扱説明書
