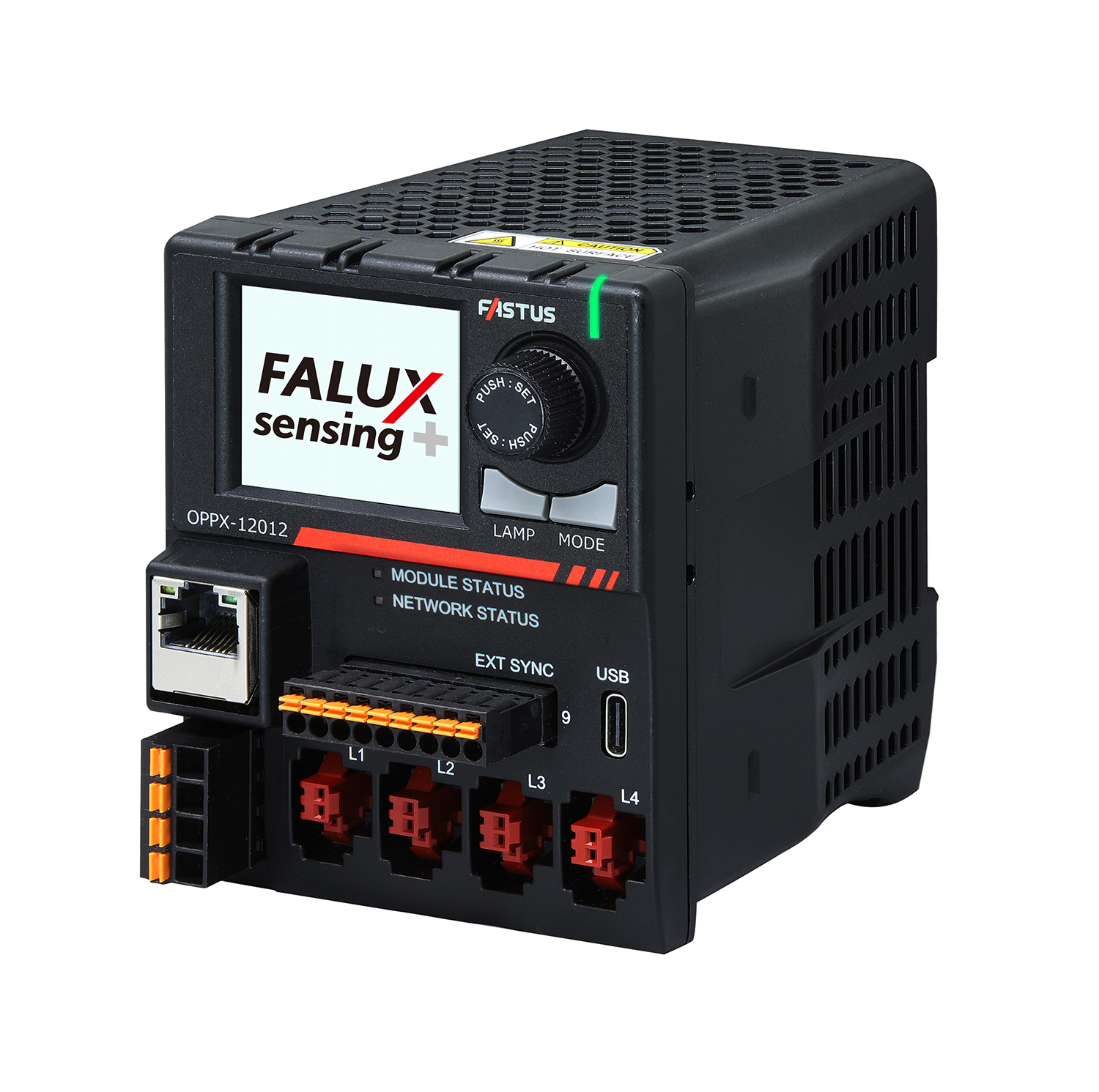

型　式

OPPX-6012EP2

OPPX-12012EP4

OPPX-1601224EP4

OPPX-10024EP2

OPPX-20024EP4

電源電圧

DC24V±10％

出力ch

2ch

4ch

2ch（L1,L2)

2ch（L3,L4)

2ch

4ch

接続可能照明 定格

ch合計最大

60W

120W

60W

100W

100W

200W

ch当たり最大

30W/ch

50W/ch

照明出力電圧

PWMモード

DC12V (標準)

DC24V (標準)

ストロボモード^※1

DC18V

DC48V

電圧可変モード

DC8～12V

LOW12～24V、HIGH : 18～24V

L-INTモード

DC12V

DC24V

L-INTストロボモード^※1

DC18V

DC36V

照明出力電流

PWM/電圧可変/
L-INTモード（ch当たり最大）

2.5A/ch

2.0A/ch

ストロボ/L-INTストロボモード
（ch当たり最大）

8.0A/ch (Duty10%)

5.0A/ch (Duty7%)

調光方式

PWM調光方式
周波数：50kHz,100kHz,130kHz
電圧可変方式

PWM調光方式
周波数：100kHz,130kHz
電圧可変方式

ストロボ

発光時間^※1

PWM周波数50kHz設定時 ：
20μs～19980μs（20μsステップ）、1ms～999ms（1msステップ）
PWM周波数100kHz,100kHz DC設定時 ：
10μs～9990μs（10μsステップ）、1ms～999ms（1msステップ）
PWM周波数130kHz DC設定時 ：
7.7μs～7684.6μs（7.7μsステップ）、1ms～999ms（1msステップ）
※1msを超える場合は12Vタイプ ： DC12V　24Vタイプ ： DC24Vで駆動

点灯周期制限

10% Duty
(パルス幅の10倍以上の周期が必要)

７% Duty
(パルス幅の１4.3倍以上の周期が必要)

入　力

外部点灯
制御ピン
(SYNC1～4,
SEQRST)

「5V入力」
：OFF時

ON電圧：12～24V、OFF電圧：1V以下
NPN入力応答時間：OFF→ON 2μs以内、ON→OFF 10μs以内
PNP入力応答時間：OFF→ON 2μs以内、ON→OFF 12μs以内

「5V入力」
：ON時

ON電圧：５～24V、OFF電圧：1V以下
NPN入力応答時間：OFF→ON 24μs以内、ON→OFF 78μs以内
PNP入力応答時間：OFF→ON 32μs以内、ON→OFF 76μs以内

出　力

内容変更可能な汎用出力 2点
フォトカプラ オープンコレクタ出力
Max.50mA/DC30V 残留電圧1.5V（10ｍA時）

通信
インター
フェース

USB
（Full-speed,Type-Cコネクタ）

仮想COM ポートによるシリアル通信

Ethernet
（10BASE-T/100BASE-TX)

UDP,TCP

EtherNet/IP仕様

対応バージョン

Ethernet/IPアダプタ

認証バージョン

CT20

適合規格

IFEE802.3u

伝送距離

100m MAX

伝送速度

10/100Mbps

ケーブル

STPカテゴリ5,5e以上

伝送路形式

スター型

対応機能

Implicit メッセージ(Class1)
Explicitメッセージ(Class3.UCMM)
ACD(address Conflict Detection)
IPアドレス設定(固定IP, DHCP, BOOTP)

最大コネクション数

Class1:8, Class3:8, UCMM:8

パケットインターバル(RPI)

1～32767ms

使用周囲温度/湿度

0～40℃/20～85% (結露なきこと)

保存温度/湿度

-20～70℃/20～95% (結露なきこと)

耐振動

10～55Hz　振幅1.5㎜　X、Y、Z各方向　2時間

耐衝撃

約10G X、Y、Z各方向 3回

材質

ポリカーボネート

質量

2chタイプ：260g、4chタイプ：360g

保護等級

IP20 (IEC 60529)

適用法令

EMC^※2

EU EMC指令 (2014/30/EU) 、
UK EMC (The Electromagnetic Compatibility Regulations2016)

環境

EU RoHS指令 (2011/65/EU)、中国RoHS (令第32号)
UK RoHS (The Restriction of the Use of Certain Hazardous Substances
in Electrical and Electronic Equipment Regulations 2012)

適用規格

EN IEC 61326-1 (EN55011に基づきGroup1,ClassAに分類)

設計寿命

7年（最大負荷、24時間連続、40℃環境）

付属品

外部点灯制御コネクタ、電源コネクタ、取扱説明書
