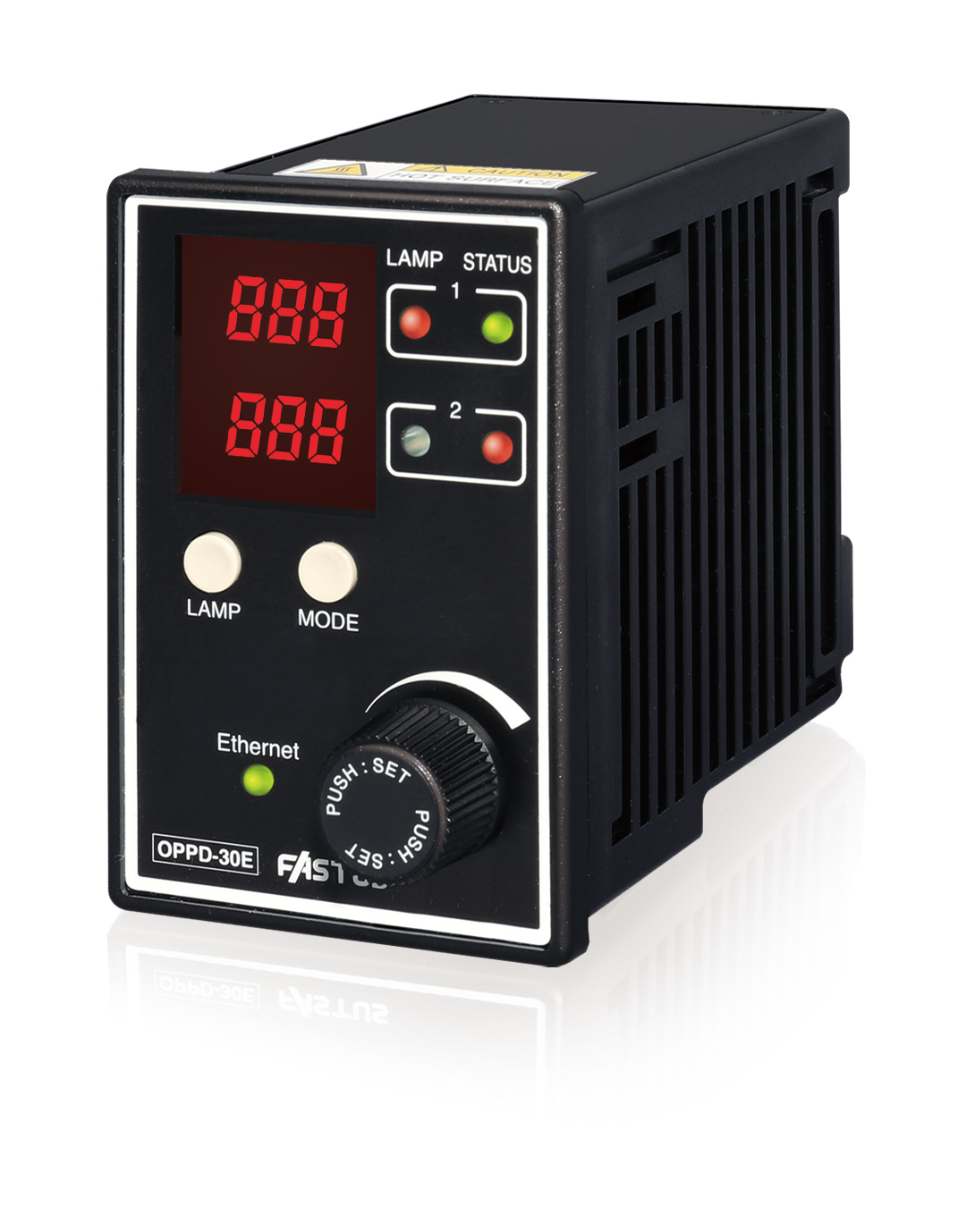

イーサネット対応LED照明コントローラ OPPD-30シリーズ

製品名 イーサネット対応LED照明コントローラ
型式 OPPD-30シリーズ
メーカー オプテックス・エフエー株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

照明制御を簡単・シンプルに

特長

・イーサネットかんたん接続
・三菱電機iQSSに対応

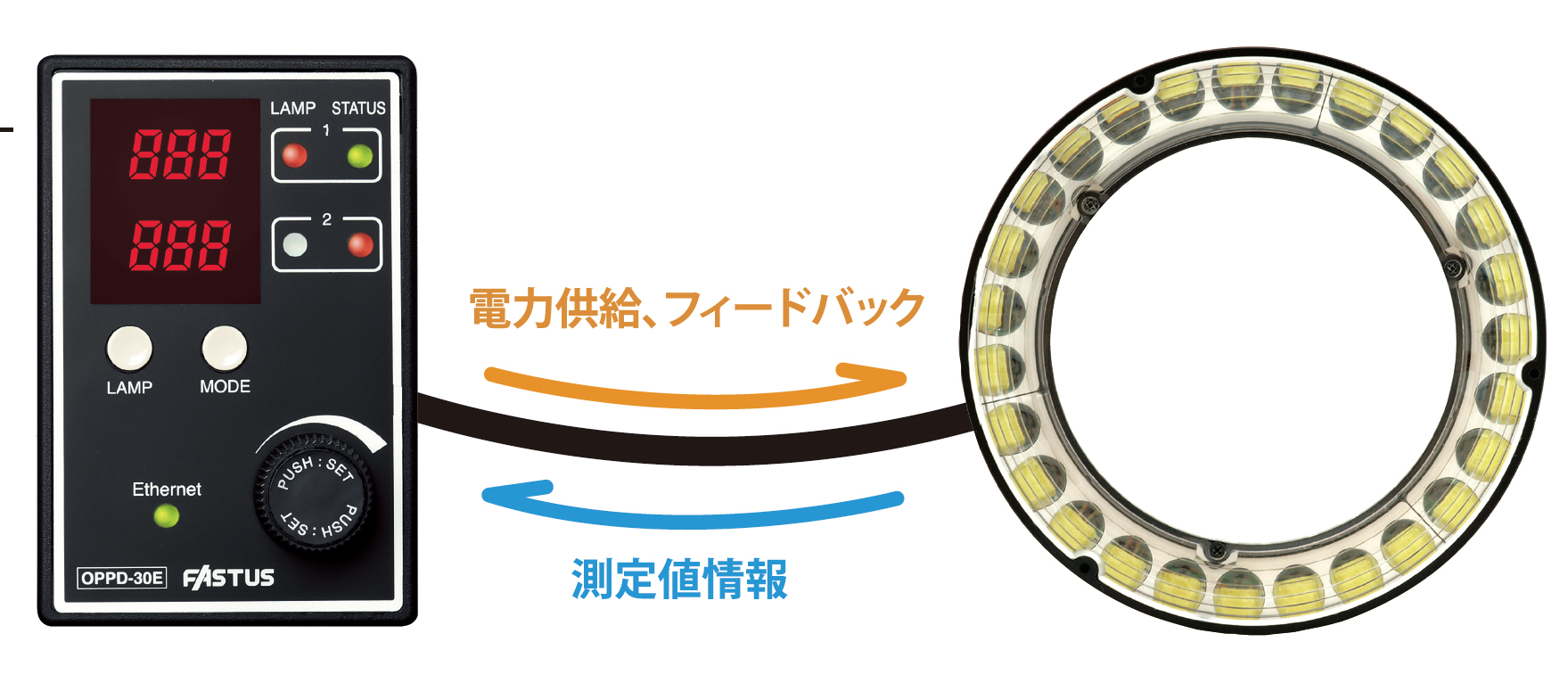

・「FALUX sensing」による照明の輝度モニタリングと調光値フィードバック制御

主な仕様

電源電圧

DC24V±10%

消費電流

最大 1.3A

照明出力

2ch

接続可能照明

最大 30W(2ch 合計)

照明出力電圧

PWM モード:DC12V

照明出力電流

最大 2.5A(2ch 合計)

調光方式

PWM 調光方式 周波数:50/100/99/98/97kHz

モニタリング

照明輝度モニタ/照明内部温度モニタ、モニタ輝度アラーム上下限値設定

フィードバック

PWM 補正方式

入力

外部点灯制御 2
ON
電圧:12V 以上、OFF 電圧:2V 以下、最大入力電圧:30V
入力応答時間(実力値) 24V入力時(OFFON5μs ONOFF50μs
12V
入力時(OFFON8μs ONOFF45μs
入力抵抗 : 3.9kΩ, 絶縁

通信インタフェース

Ethernet 10BASE-T/100BASE-TX、AutoMDI-X

通信プロトコル

UDP/IP、DHCPiQSS(三菱電機 iQ Sensor Solution)

通信応答速度

コマンド受信から応答完了まで:6mstyp.

保護機能

過電流、電源内部温度監視(105℃以上で PWM出力を 1/4 にダウン)

適用法令

EMC(2014/30/EU/ RoHS2011/65/EU, 令第32号)

適用規格

EN IEC 61326-1:2021、EN 55011:2016/A2:2021 Group 1,Class A

保護等級

IP30 (IEC 60529:1989/A1:1999+A2:2013)

使用周囲温度 / 湿度

0~40℃、3585%RH(結露なきこと)

保存温度 / 湿度

-20~70℃、3595%RH(結露なきこと)

耐振動

10~55Hz 振幅 1.5mm XYZ 各方向 2 時間

耐衝撃

10G XYZ 各方向 3

絶縁抵抗

DC500V 10MΩ以上

材質

筐体:ポリカーボネート および アルミ

質量

150g

付属品

取扱説明書、 端子台1

オプション

パネル取付金具、パネルスタンド

型 式

PWM周波数/調光

照明出力

接続可能照明

質量

標準価格(税別)

OPPD-30E

100kHz 1,000階調

2ch

最大30W
(2ch
合計)

150g

51,000円
