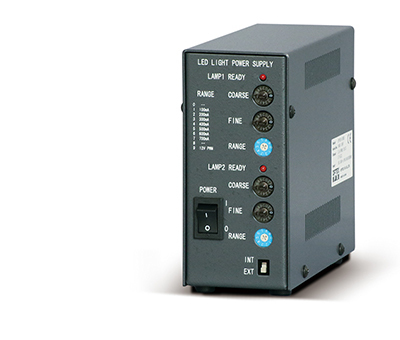

デュアル出力電源(CC+PWM) OPPCWシリーズ
製品名 | デュアル出力電源(CC+PWM) |
---|---|
型式 | OPPCWシリーズ |
メーカー | オプテックス・エフエー株式会社 |
メーカーロゴ | |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要
デュアル出力電源
特長
・「DC12V」「定電流」のDUAL出力
・デジタル調光方式(前面スイッチより256階調)
・外部調光制御入力は、「8bitパラレル」「アナログ0〜5V」に対応
主な仕様
■電源電圧:AC100〜240V 50/60Hz
■消費電流:max0.43A(AC100V時)
■調光制御:PWM 78.125kHz PWM制御 256階調 定電流 最大電流7段階レンジ切替 256階調
■出力ch:2ch(各ch共にPWMモード・定電流モード切替可)
■出力電圧:12V±5%p-p(PWMモード) 1.5A〜17V(定電流モード)
■出力電流:0〜2.2A/2ch合計(PWMモード) 0.4mA〜700mA±5%および±3mA(定電流モード)
■デジタル入力:OFF±1.2V以下、ON±5V以上印加(max±26.4V)、入力抵抗:6.8KΩ、絶縁
■アナログ入力:0〜5V(max+30V、-0.5V)、入力抵抗:220kΩ、非絶縁
■応答時間(typ):SYNC OFF→ON ・PWMモード 24V入力:7μs、12V入力:14μs、5V入力:135μs(パルス周期により最大12.8μsの変動あり)
SYNC ON→OFF 120μs(各入力電圧共通) ・アナログ調光入力:約2ms/他のデジタル制御入力:約2.5ms
■使用周囲温度:-10〜50℃(結露なきこと)、湿度:35〜85%/RH
