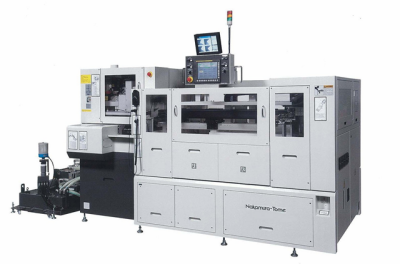

カバーガラス加工機 NMPG-super
| 製品名 | カバーガラス加工機 |
|---|---|
| 型式 | NMPG-super |
概要
本製品は、スマホ・タブレットに使用するカバーガラスを加工する装置です。
コンパクトボディに２つの加工ステージとローダーを標準装備しています。
特長
・外形・長穴・凹部を加工
・独立駆動の２加工ステージ
・カセット＆ローダー装備
・一つの加工ステージにカセットを二個搭載
・素材搭載数：Max200mmx300mm素材で43個/1カセット、Min57x90mm
素材で172個/１カセット
・CCD画像処理で素材の位置検出 ツールスピンドル２個装備：外経用/Φ90mm､
8、000回転、穴あけ用/Φ5mm,60､000min-1装備
・穴あけ用スピンドルには５ステーションATC搭載（op.）
＊ATC仕様時はツールスピンドル回転数は50,000min-1
・砥石の長寿命化・簡単管理
・CAD/CAMを使った自由曲線加工
主な仕様
| 能力・容量 | |
| 素材最大基板サイズ | 200mm × 300mm |
| 素材最少基板サイズ | 57mm × 90mm |
| 最大基板厚み | 2mm |
| ワーク保持 | ワーク軸吸着 |
| 加工砥石軸 | |
| 砥石軸の数 | A・Bステージ各2 |
| 穴あけ砥石軸回転速度 | 60,000min-1 |
| 穴あけ砥石最大径 | φ5mm |
| 外径砥石軸回転速度 | 8,000min-1 |
| 外径砥石最大径 | φ90mm |
| 最大砥石厚さ | 20mm |
| センタリング | |
| 加工ステージ上センタリング | A・Bステージ各1 |
| 位置決め方式 | 画像処理 |
