概要

シート状基材の表面欠点検査を搬送ライン内で実行する品質検査装置です。

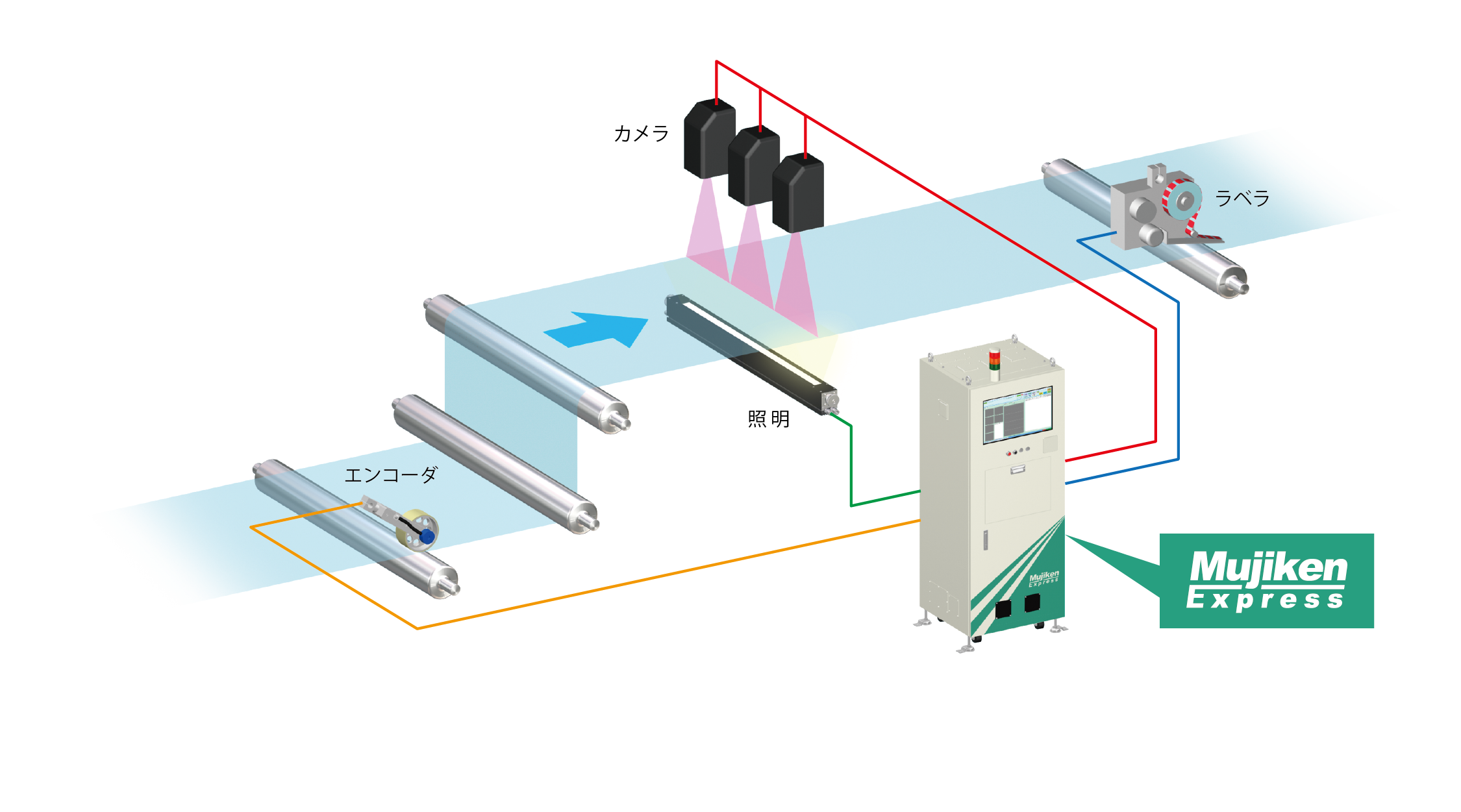

照明で照らされた基材表面をモノクロラインセンサカメラにて取込み、画像処理解析による欠点検出および欠点データ保存を行います。

特長

• 自社製画像処理ボードと超高速カメラで高速ライン対応
• ムラやノイズを補正するシェーディング補正機能、フィルタ機能
• ストリーク強調処理による縦スジ検査回路
• 検出が難しい欠点（ムラ、薄汚れ、横スジ）用の検査回路
• 自社製CoaXPress カメラによる高速検査（640MHz）と中継盤不要の長距離、高速通信（最大680MHz）
• 通常LED 照明のみならず、近赤外光、近紫外光などの特殊照明との組み合せが可能（見えない欠点の可視化）
• ラベラ、ペンマーカ、インクジェットプリンタ、プロジェクションマッピングなど豊富な欠点マーキング装置
• ネットワーク構築による欠点情報の一元化

主な仕様

• カメラ接続台数　16台　　　　※オプションにより増設可能
• 入力系統　　　　16系統　　　※オプションにより増設可能
• 欠陥検出　　　　異物、キズ、しわ、変色（しみ）、穴　など
• 欠点アクションもラベル、IJP、レーザーマーカー、プロジェクションマッピング　様々な方法で実績あり
