マシンビジョン用ストロボスコープ MS-Gシリーズ
| 製品名 | マシンビジョン用ストロボスコープ |
|---|---|
| 型式 | MS-Gシリーズ |
| メーカー | 株式会社菅原研究所 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
マシンビジョン・AOI（光学式自動検査装置）のためのキセノンフラッシュ光源です。
キセノンフラッシュは、数マイクロ秒というきわめて短い閃光時間で大きな光量を得られることが特長です。
LED光源では画像がぶれしまうような、微小かつ高速移動する検査対象ワークでも、
キセノンフラッシュ光源を用いればCCD・CMOSカメラなどにより高品質な静止画像で撮影することができます。拡大撮影する場合などに特に有効です。
特長
・極めて短い閃光時間で大光量
・電源・ランプ一体型の扱いやすいデザイン
・紫外線から赤外域までの広いスペクトル範囲
・外部信号またはボリュームにて調光が可能
・長寿命：1×108フラッシュ
・選べる3モデル：80W、60W、22.5W
主な仕様
|
型名 |

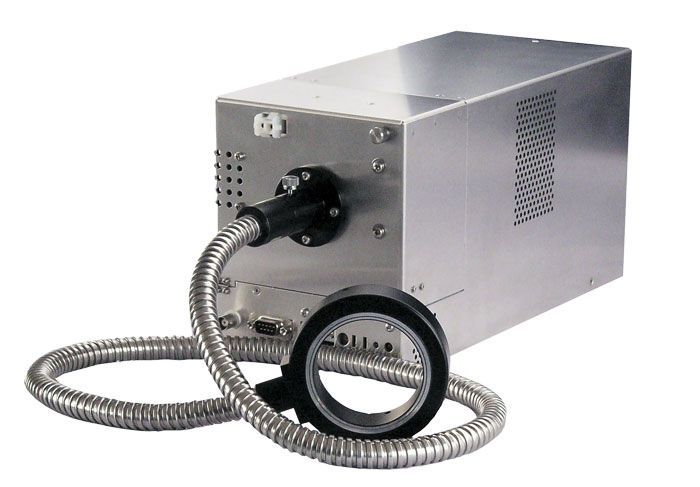

MS-G8010 |

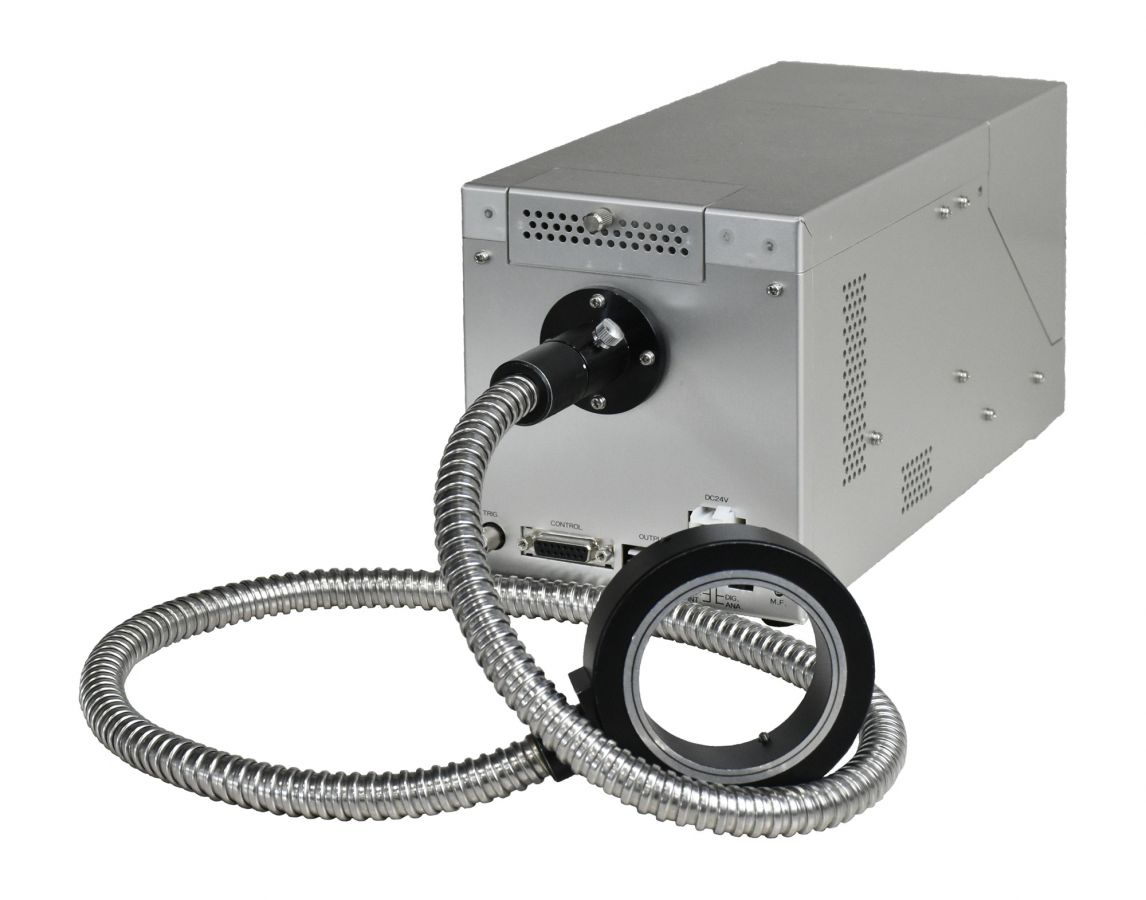

MS-G6010 |

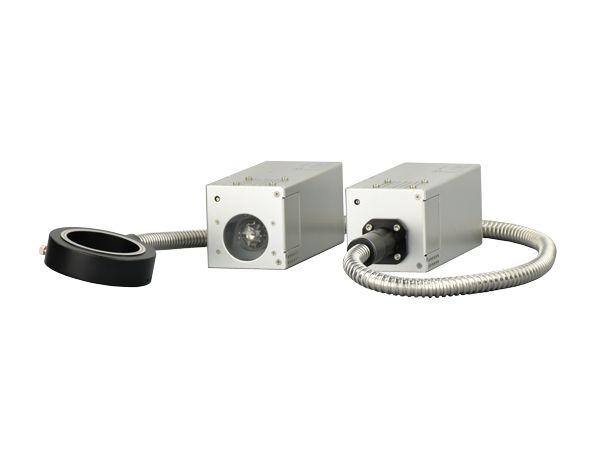

MS-G221 |
|
最高発光周波数 (Hz) |
80, 100, 120, 160, 200 |
100, 150, 200 |
15, 22, 30, 45, 60, 75, 90, 112, 150, 225, 300, 450 |
|
放電管入力 |
連続最大 80W |
連続最大 60W |
連続最大 22.5W |
|
閃光時間（半値幅） |
約2.2～9.0μs |
約1.6～2.2μs |
約3.5～14μs |
|
キセノン管型名 |
FX-1023 |
FX-6331 |
X-80L、X-80LK、X-80LMK |
|
キセノン管寿命 |
1×108 フラッシュ |
||
|
最大放電管出力 |
最大1.0J/F（80Hz時) |
最大0.6J/F (100Hz時) |
最大1.5J/F (15Hz時) |
|
トリガ信号 |
電流信号、接点信号 |
||
|
寸法 (mm) |
140 x 160 x 300 |
149 x 172 x 317 |
70 x 70 x 160 |
|
重量 |
約5kg |
約4kg |
約0.7kg |
