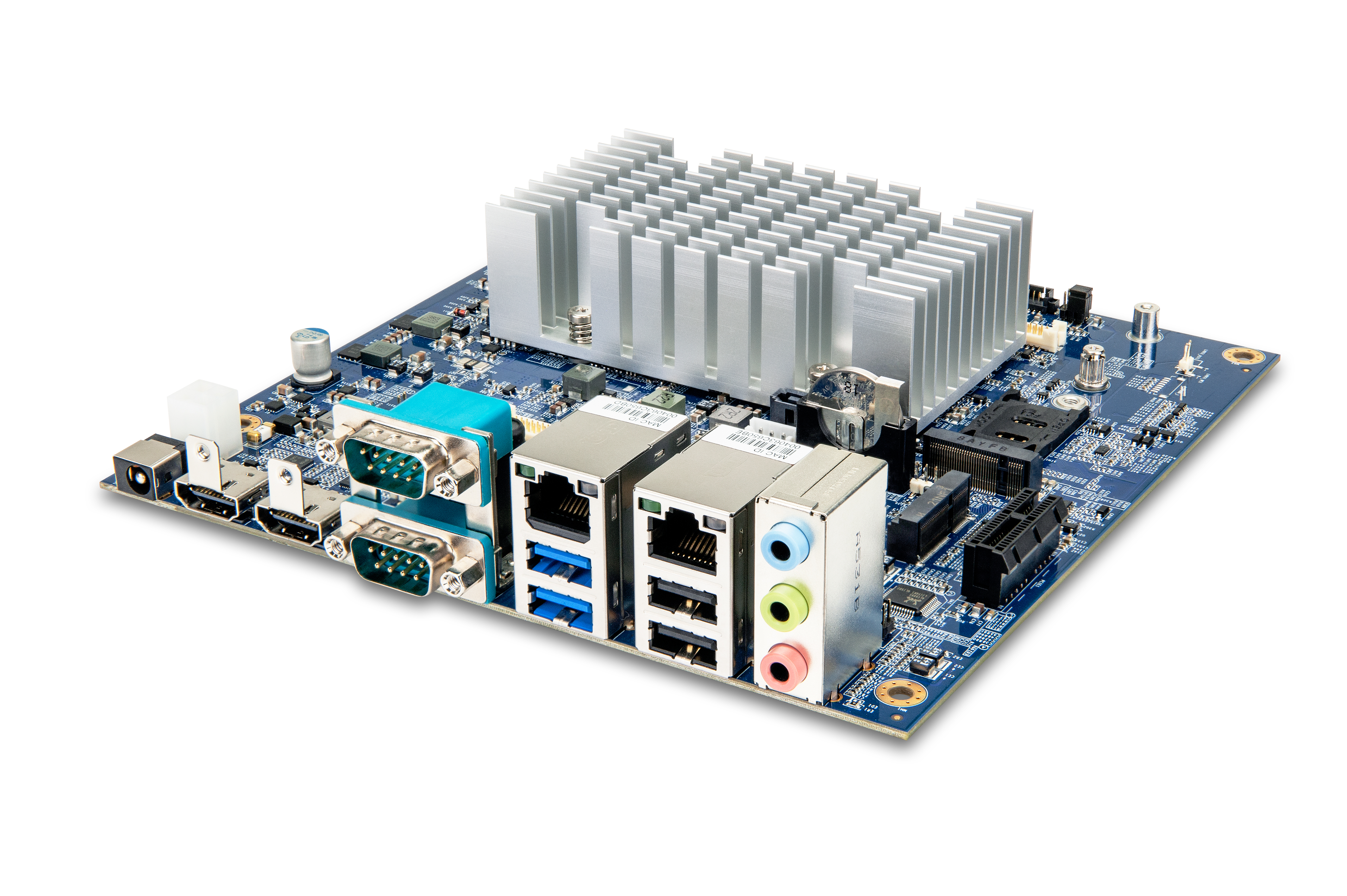

組込みMini-ITXボード EPIA-M930
| 製品名 | 組込みMini-ITXボード |
|---|---|
| 型式 | EPIA-M930 |
| メーカー | VIA Technologies Japan株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
VIA EPIA-M930 Mini-ITXボードにより、最も要求の厳しい産業用および商用の使用シナリオ向け組み込みシステムの
開発を加速させることができます。
1.8GHz Intel® Celeron® クアッドコアプロセッサと、最大3台のディスプレイをサポートする豊富なI/O・接続機能を
組み合わせたVIA EPIA-M930は、コンパクトなMini-ITXフォームファクタに基づき、多様なアプリケーションに
柔軟かつ信頼性の高いプラットフォームを提供します。
DDR4 SODIMMスロットで最大32GBのシステムメモリに対応しています。1つのHDMIと2つのLVDSポートを使用して最大3台の
ディスプレイをサポートし、SATA 3・M.2コネクタを通じて柔軟なストレージオプションを実現します。
オンボードのピンヘッダーとWi-FiおよびBluetooth、4G LTEモバイルブロードバンド、LTEモバイルブロードバンド、
GPS M.2モジュールにより強化することが可能です。
特長
■コンパクト 17cm x 17cm のMini-ITX フォームファクター
■1.8GHz Intel® Celeron® クアッドコアプロセッサ
■デュアル ギガビット イーサネット
■Wi-Fi、4G/5G オプション、SIM カードスロット
■豊富な機能セット
主な仕様
| Processor |
1.8GHz Intel Celeron Quad Core processor |
| BIOS | AMI UEFI BIOS, 256Mbit SPI Flash ROM |
| System Memory |
x1 : DDR4 SODIMM slot (Up to 32GB memory) |
| Storage |
x1 : SATA connector x1 : M.2 slot |
| Graphics |
Integrated Intel Graphics Gen11-Low Power (Gen11-LP) Supports OpenCL* 1.2, OpenGL 4.5, OpenGL-ES 3.2, Vulkan v1.1, DirectX |
| LAN | x2 : Realtek RTL8111H-CG 10/100/1000M Ethernet controllers |
| Audio | Realtek ALC8885-VD2-GR High Definition Audio Codec |
| Expansion I/O | x1 : PCIe x1 slot |
| Onboard I/O |
x1 : SATA x1 : USB 2.0 pin headers for 2 ports x2 : Dual channel 18/24-bit LVDS panel connectors x2 : COM port pin headers (powered with selectable 5V/12V) x1 : I2C pin header x1 : Digital I/O pin header (4 GPI + 4 GPO) x1 : Front audio pin header for Line-out, Mic-in x1 : Smart Fan pin headers for CPU and system x2 : Backlight control connectors for inverter power and brightness control x1 : RTC battery holder w/ battery x1 : Clear CMOS jumper header x1 : 4-pin 12V DCIN power connector x1 : PCIe x1 solt x1 : M.2 slot for Wi-Fi x1 : M.2 slot for storage/LTE x1 : SIM Card slot |
| Back Panel I/O |
x1 : HDMI port x2 : COM port (powered with selectable 5V/12V) x2 : Gigabit Ethernet port x2 : USB 3.0 ports x2 : USB 2.0 ports x3 : Audio jacks - Line-in, Line-out, and Mic-in |
| Dimension | 170 x 170 mm |
その他
その他のI/O・ネットワーク機能としては、最大4つのUSB 2.0ポート、USB 3.1ポート×2、最大4つのCOMポート、
8ビットGPIO用DIO ×1、デュアルギガビットイーサネットコネクタのほか、SIMカード×1、PCIe ×1、M.2スロット×2が含まれます。
