製品情報
4Kカメラ光インタフェースボード TX:MD12xxyyzzzBD RX:MD22xxyyzzzBD xx:光ファイバー/コネクタ、yy:伝送距離、zzz:光波長
| 製品名 | 4Kカメラ光インタフェースボード |
|---|---|
| 型式 | TX:MD12xxyyzzzBD RX:MD22xxyyzzzBD xx:光ファイバー/コネクタ、yy:伝送距離、zzz:光波長 |
| メーカー | ミマキ電子部品株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
Sony製FCB-4Kモデルに対応した、4Kカメラ光インタフェースボードです。
特長
・Sony製4Kカメラ FCB-ER8530,FCB-ER9500 に対応
・RS-232Cに準拠したVISCAによるカメラコントロール
・TXボード:DC+6V～+12V, RXボード:DC+5V～+24Vの幅広い電源電圧

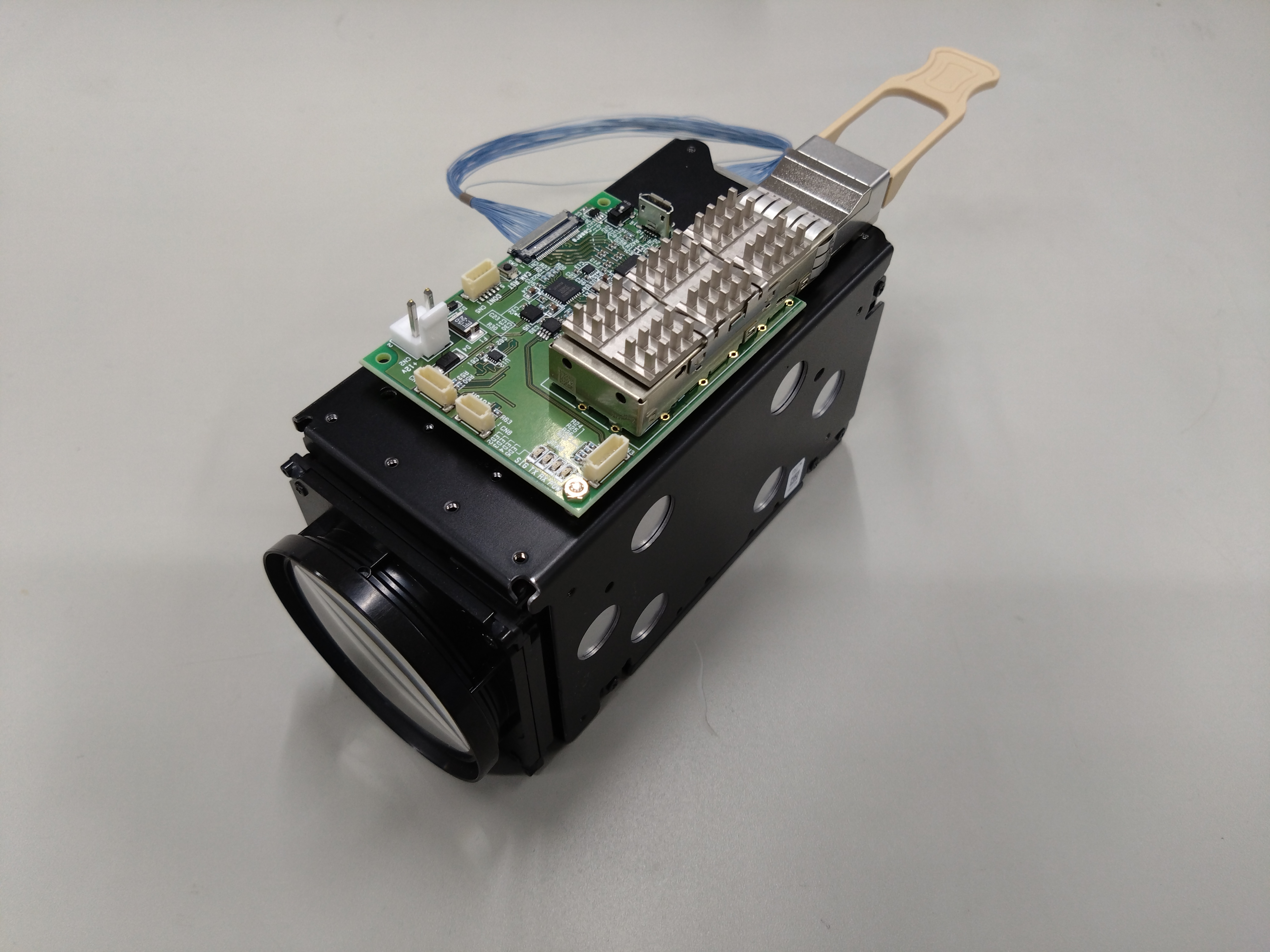

・TXボードは、50～65mmのコンパクトサイズ

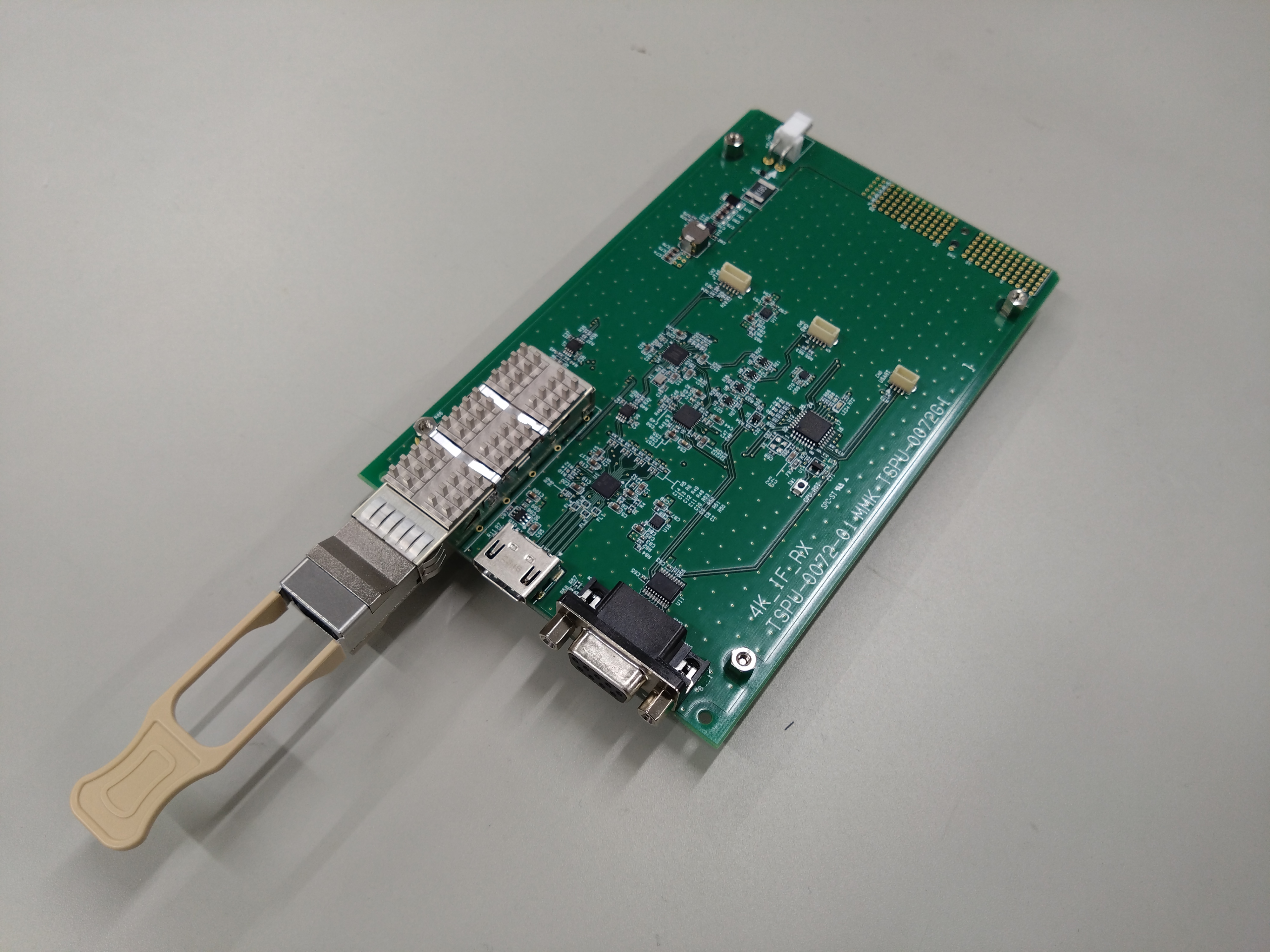

・RXボードは、コンパクトPCIに準拠したサイズ
主な仕様
・適合光ファイバー MMF または SMF
・適合光コネクタ MPO(12芯) または LC(2芯)
・光波長 850nm帯(MMF) または 1310nm帯(SMF)
・伝送距離 ～300ｍ(MMF) 、 ～10km(SMF)
・映像出力 TMDS
・消費電力 TX:2W(max.) 、 RX:4.5W(max.)
その他
製品型番体系
|
No. |
製品型番 |
種別 |
波長 |
適合ファイバ |
光コネクタ |
伝送距離 |
|
1 |
MD12MP00085BD |
TX |
850nm |
MMF |
MPO12 |
150m |
|
2 |
MD22MP00085BD |
RX |
850nm |
MMF |
MPO12 |
150m |
|
3 |
MD12SL10131BD |
TX |
1310nm |
SMF |
LC |
10km |
|
4 |
MD22SL10131BD |
RX |
1310nm |
SMF |
LC |
10km |
|
5 |
MD12ML00085BD |
TX |
850nm |
MMF |
LC |
300m |
|
6 |
MD22ML00085BD |
RX |
850nm |
MMF |
LC |
300m |
