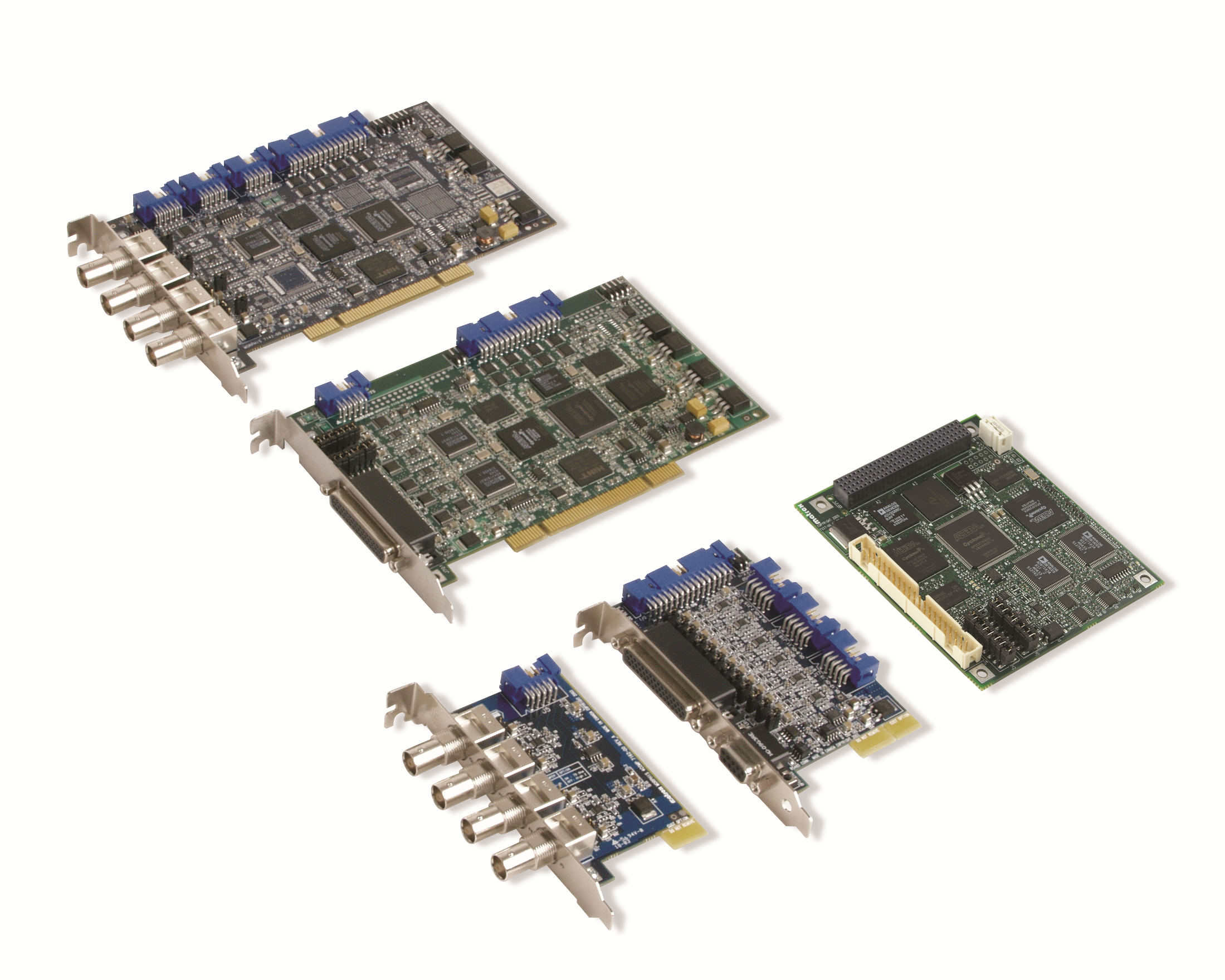

TVフォーマット対応フレームグラバ MatroxMorphis スタンダードモデル

製品名 | TVフォーマット対応フレームグラバ |
---|---|
型式 | MatroxMorphis スタンダードモデル |
メーカー | Zebra Technologies |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要
MatroxMorphis スタンダードモデルは、コストパフォーマンスに優れたTVフォーマット対応フレームグラバです。標準品として、2chまたは4chの独立したTVフォーマットからの入力が可能な2種類のタイプを用意しています。オプションとして、4chのCVBS入力追加モジュールと、12chのCVBS入力とI/Oを有するモジュールを用意しています。高速なチャンネル切り替えが必要な監視用途や産業用など、用途に合わせてフレキシブルに対応できます。
特長
・PCIe(x1)バス、またはPCI-104 対応カード
・NTSC、PAL、RS-170、CCIR対応
・CVBS 16chもしくはY/C 8ch入力可能
・16点のTTL Aux. I/O
・RS485シリアル通信
・Microsoft Windows XP(32bit SP3)/Windows 7/8(.1)/10(32bit/64bit)/Linux(32bit/64bit)対応
主な仕様
ハードウェア:
・PCIe(x1)、PCI-104カード
・アナログコンポジット(CVBS):NTSC、PAL、RS-170、CCIR、Y/C
・2ch/4ch 独立入力(Y/C の場合は、1ch/2ch)
・最大16ch 切替入力(Y/C の場合は、最大8ch)
・16MB のDDR SDRAM を搭載
・16点のTTL Aux. I/O
・2点のOpto-Couplers入力
・PCのCOMポートにマッピング可能なシリアル通信ポートを装備
認定:
・PCIe:FCC class B、CE class B、RoHS 対応
・PCI-104:FCC class A、CE class A、RoHS 対応
サイズ:
・PCIe:167 L × 107 H mm
・PCI-104:90 L × 96 H mm
・MOR-4COMP:56 L × 91 H mm
・MOR-IO:69 L × 107 H mm
動作環境:
・動作温度:0℃から55℃(32°F から131°F)
・相対湿度:最高95%(結露なきこと)
