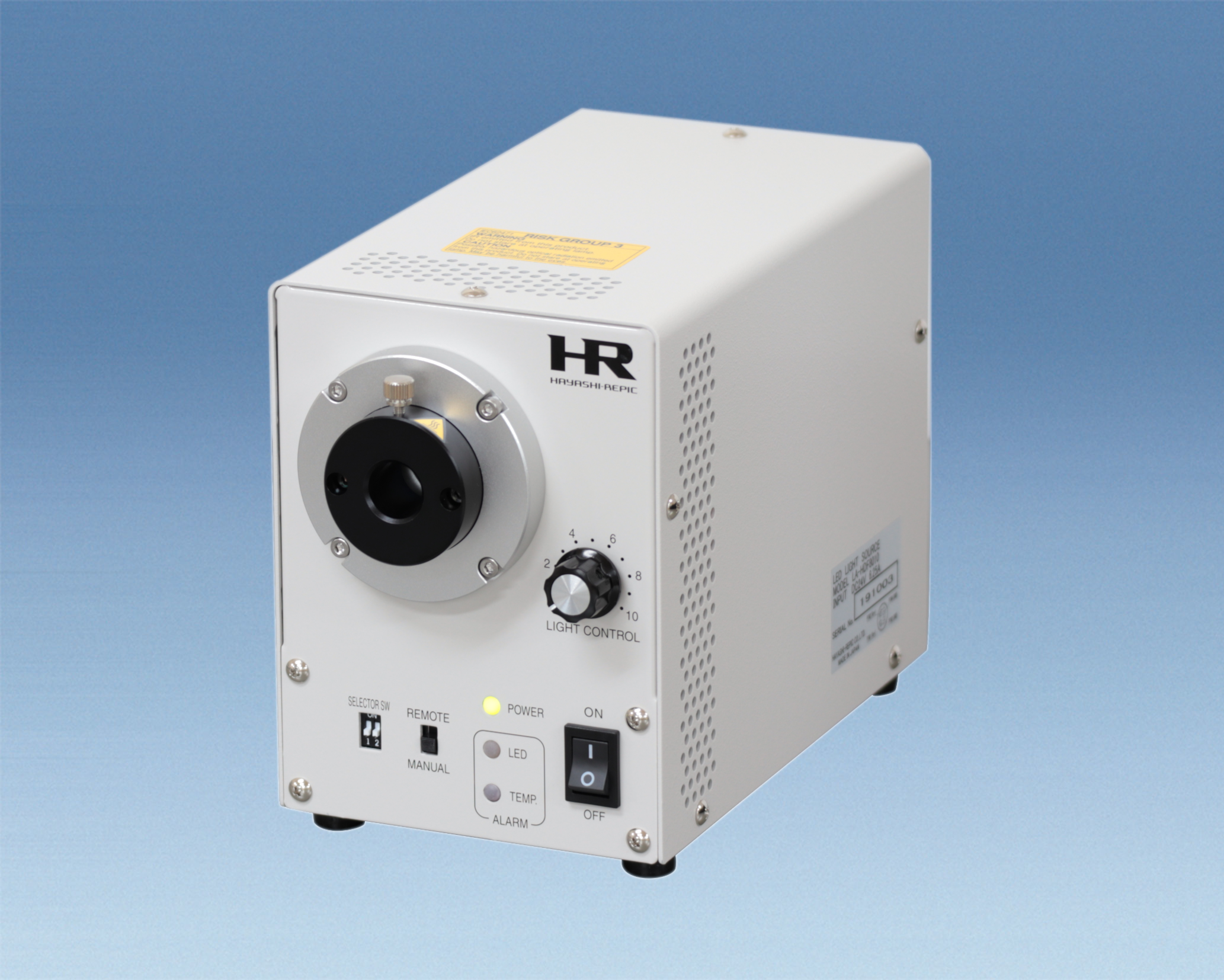

LED光源装置 LA-HDF8010
| 製品名 | LED光源装置 |
|---|---|
| 型式 | LA-HDF8010 |
| メーカー | ハヤシレピック株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
2,700,000Lxの超高輝度LED光源装置、ハイスピードカメラなどに最適です。
特長
・高輝度LEDを採用した大光量の光源装置
・ACアダプタ仕様により、超小型サイズ
・異常発生時に対応した各種保護機能を搭載
・豊富な外部制御機能を標準装備
主な仕様
光源ユニット
|
型式 |
LA-HDF8010 |
|
|
LED発光色 |
白色 |
|
|
LED色温度 |
6,500K (typ.) ※1 |
|
|
照度 |
2,700,000Lx ※2 |
|
|
適合LG口径 |
φ11 ※3 |
|
|
LED寿命 |
約30,000時間 ※4 |
|
|
定格入力 |
DC24V、6.25A |
|
|
点灯方式 |
直流点灯 |
|
|
冷却方式 |
強制ファン冷却 |
|
|
使用温度／湿度 |
0℃～40℃ ／ 20%～80%RH (結露無きこと) |
|
|
光量調節 |
マニュアル |
光量調節ボリュームによる連続調光 |
|
リモート |
アナログ：0～5V光量調節 ／ デジタル：10bitパラレル信号入力 RS-232C：1024階調コマンド入力 ／ LAN：1024階調コマンド入力 |
|
|
機能 |
1) LEDランプ ON/OFF 機能：外部入力 2) LED異常出力：外部出力および前面インジケータ 3) 温度異常出力：外部出力および前面インジケータ |
|
|
外形寸法 |
(W)110mm×(H)145mm×(D)185mm(突起部除く) |
|
|
質量 |
2.8Kg |
|
※1 色温度は参考値です。
※2 結束径φ11、長さ500mmのライトガイドの出射端から50mmの位置での参考値です。
※3 適合LG口径は参考値です。
※4 使用環境により異なります。保証値ではありません。
ACアダプタ
|
型式 |
PW-150A-1Y240H |
|
定格入力 |
AC100-240V±10% 2.5A、50/60Hz |
|
消費電力 |
125W ※5 |
|
使用温度／湿度 |
0℃～40℃ ／ 20%～80%RH (結露無きこと) |
|
ケーブル長 |
ACケーブルの長さ 1.8m |
|
DCケーブルの長さ 1m |
|
|
外形寸法 |
(W)85mm×(H)44mm×(D)170mm(突起部除く) |
|
質量 |
約0.78kg |
|
適合規格 |
PSE |
※5 LED光源装置を点灯させた時のACアダプタの消費電力です。
