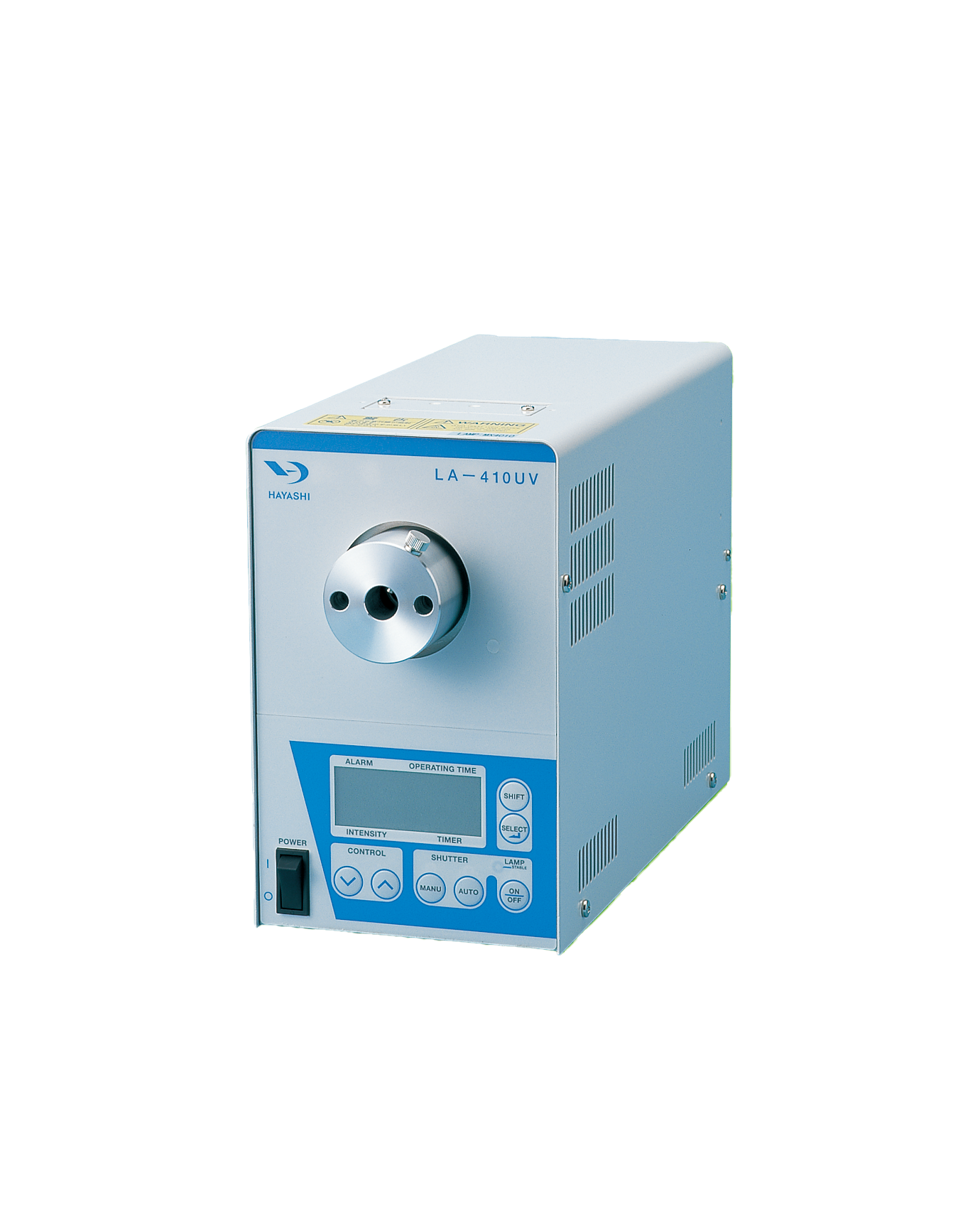

キセノン光源装置 LA-410UV-3 ／ LA-410UV-4 ／ LA-410UV-5
| 製品名 | キセノン光源装置 |
|---|---|
| 型式 | LA-410UV-3 ／ LA-410UV-4 ／ LA-410UV-5 |
| メーカー | ハヤシレピック株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
UV硬化やインク乾燥に最適な紫外線照射装置です。
特長
・長寿命キセノンランプ4,000時間（保証寿命）
・充実した外部制御、RS-232C／D-SUBコネクタ：標準装置/端子台：オプション
・照射強度・照射時間を自由にプログラムできます。7ステップのプログラムを9種類登録（メモリ）可能
・発注時に光ファイバーライトガイド挿入口（前面・背面）を選べます。（メーカー出荷時）
・入力電圧100V/200V自動切換電源を内蔵
・ランプ交換はカートリッジ方式により結線の必要がなく、片手で簡単に行えます。（30秒以下）
・簡単なフィルタ交換
主な仕様
|
型式 |
LA-410UV-4/LA-410UV-5/LA-410UV-3 （ライトガイド挿入口 前面） LA-410UV-B4/LA-410UV-B5/LA-410UV-B3 （ライトガイド挿入口 背面） |
|
紫外線照射強度（Typ.）※1 |
3,500mW/c㎡（at365nm,LA-410UV-4） |
|
LA-410UV-4 / LA-410UV-B4 放射波長 ※2 |
300-450nm |
|
LA-410UV-5 / LA-410UV-B5 放射波長 ※2 |
240-400nm |
|
LA-410UV-3 / LA-410UV-B3 放射波長 ※2 |
400-700nm |
|
LA-410UV-4 / LA-410UV-B4 ランプ形式 |
MX4040：200W水銀キセノンランプ |
|
LA-410UV-5 / LA-410UV-B5 ランプ形式 |
MX4040：200W水銀キセノンランプ |
|
LA-410UV-3 / LA-410UV-B3 ランプ形式 |
XE4030：150Wキセノンランプ |
|
LA-410UV-4 / LA-410UV-B4 ランプ寿命 |
保証寿命4,000H ※3 |
|
LA-410UV-5 / LA-410UV-B5 ランプ寿命 |
保証寿命4,000H ※3 |
|
LA-410UV-3 / LA-410UV-B3 ランプ寿命 |
保証寿命2,000H ※3 |
|
電源入力 |
AC100V-240V（自動切り換え）50/60Hz |
|
消費電力 |
300VA以下 |
|
光量調整方式 |
ステッピングモータ駆動によるメッシュ絞り回転方式 |
|
使用温度／湿度 |
+5℃-+35℃/80％以下（ただし結露なし） |
|
冷却方式 |
強制ファン冷却 |
|
シャッター |
マニュアル又はオート（外部信号、タイマー制御） |
|
機能1（標準装置） |
入力信号 ランプON/OFF |
|
機能2（標準装置） |
シャッター開閉 |
|
機能3（標準装置） |
制御タイマー動作外部信号F |
|
機能4（標準装置） |
ランプON/OFF |
|
機能5（標準装置） |
シャッター開信号 |
|
安全規格 |
CE |
|
外形寸法 |
W142×H227×D311mm（突起部除く寸法） |
|
重 量 |
約6.4kg |
|
適合UV透過フィルター |
A9616シリーズ |
※1.強度はファイバー結束径5mm、長さ1000mmで投光端より10mmの位置での中心紫外線強度。保証値ではありません。
※2.放射波長は参考値です。
※3.極端な断続点灯はランプ寿命を短くするので注意。
|
制御内容 |
正面 |
通信用 |
外部コントロール端子 |
|
主電源のON-OFF |
○ |
－ |
－ |
|
ランプの点灯／消灯 |
○ |
○ |
○ |
|
シャッター駆動 |
○ |
○ |
○ |
|
タイマーによる自動 |
○ |
○ |
○ |
|
自動シャッター時間の設定 |
○ |
○ |
－ |
|
照射プログラム |
○ |
○ |
－ |
|
光量調整(UP/DOWN) |
○ |
○ |
○ |
|
ランプ点灯インジケータ |
○ |
○（信号出力） |
○（信号出力） |
|
ランプ安定インジケータ |
○ |
○（信号出力） |
○（信号出力） |
|
シャッターオープン |
○ |
○（信号出力） |
○（信号出力） |
|
ランプ点灯時間積算計 |
○ |
○ |
－ |
|
オーバーヒートアラーム |
○ |
○（信号出力） |
○（信号出力） |
|
ランプ点灯時間アラーム |
○ |
○（信号出力） |
○（信号出力） |
|
省電力動作モードの切替※3 |
－ |
－ |
－ |
※1.10P端子台アダプタをオプションとして用意しています。
※2.メモリーステップのスタート／ストップにも該当します。
※3.装置内部のスイッチで切替出来ます。
