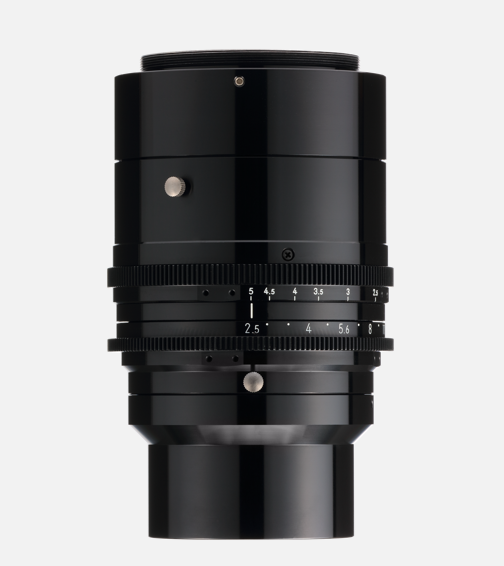

大口径高精細産業用変倍レンズ Rayfact 2-5倍 変倍 L-OVM50167MN
| 製品名 | 大口径高精細産業用変倍レンズ Rayfact 2-5倍 変倍 |
|---|---|
| 型式 | L-OVM50167MN |
| メーカー | 株式会社ニコン |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
- 画素数の多いラインセンサーカメラによる検査
- フラットパネルディスプレイ基板の微細パターン検査
- プリント基板などの微細パターン検査
- 半導体ウェハなどの微細パターン検査
特長
- 1本のレンズで-1倍～-2倍までフローティング可能（Rayfact 1-2倍）
- 1本のレンズで-2倍～-5倍までフローティング可能（Rayfact 2-5倍）
- 物体側へのプリズム配置を想定した光学最適化タイプも準備（同軸落射：厚み25mm）（Rayfact 1-2倍、Rayfact 2-5倍）
- 同軸落射用プリズムユニット（厚み：25mm）取り扱いあり
- イメージサークルΦ86.4mm、高解像大型ラインセンサーカメラ対応
大型ラインセンサー：3.5µm x 23K / 5µm x 16K 対応（Rayfact 1-2倍）
大型ラインセンサー：5µm x 16K / 5.2µm x 12K 対応（Rayfact 2-5倍） - 使用倍率範囲内での性能差が少なく、倍率全域において性能を確保
- 絞りロックねじ、フローティングリングのロックねじを装備
- 絞り・フローティング機構を外部駆動にて操作できるように、絞りリング・フローティングリングにギアを搭載
