Kontron KBox C-102-2 TSN StarterKit 1062-2900 (Starterkit duo)

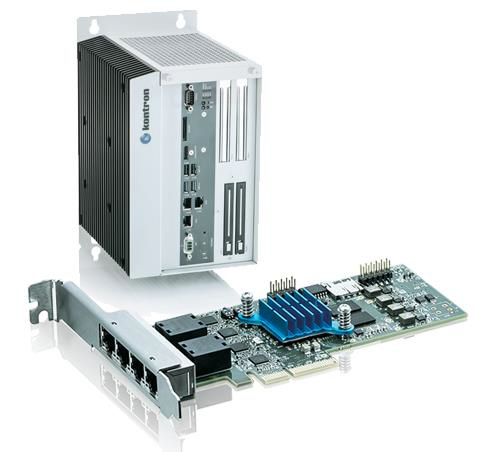

KBox C-102-2 TSN Starterkit

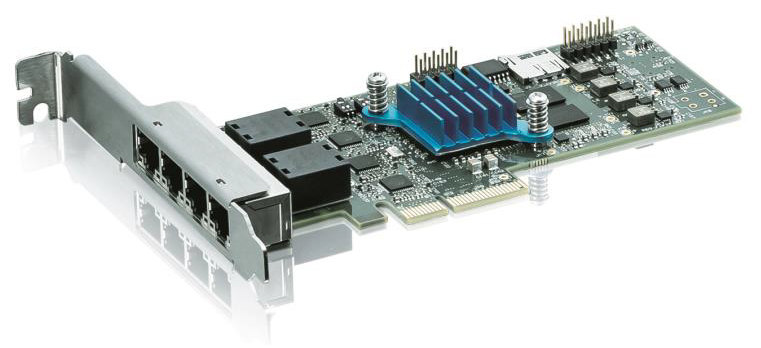

PCIE-0400-TSN CARD

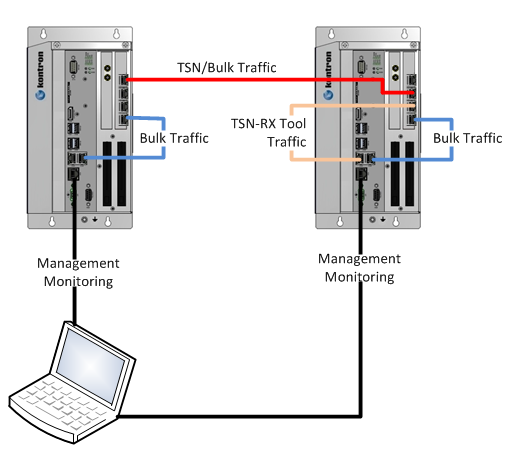

Dual KBox Setup 1062-2900
製品名 Kontron KBox C-102-2 TSN StarterKit
型式 1062-2900 (Starterkit duo)
メーカー Kontron AG
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

【KBox C-102-2 TSNスターターキット】はIEEE802.1 TSN対応のPCIE-0400-TSNカードの評価キットです。

必要なソフトウェアやドライバ導入済みのKBox C-102-2に外部4ポートのスイッチ内蔵したPCIE-0400-TSNカードを搭載することで面倒な初期設定がいりません。

タイミングと時間の同期、トラフィックのスケジューリング、フレームのプリエンプション、ストリーム予約プロトコルなどのTSN動作の調査・検証が開始できます。

特長

・必要な設定済み、すぐに使用可能

・ドライバツールなどがインストール済み

・リアルタイムパッチ適用済み Linux Kernel

・時間同期 IEEE802.1AS PTP (ptp4l)自動起動

・サンプルTSNアプリケーション (nl-tx, nl-rx)

・バルクトラフィックジェネレータ (Ostinato)

・Qbvスケジューラ構成ツール (tsntool)

主な仕様

SYSTEM:2x KBox C-102-2

PROCESSOR:Intel® Core™ i5-6442EQ processor, 4GByte RAM, 128GByte SSD

TSN NETWORK CARD:PCIe-0400-TSN, PCIe, 4 Ethernet 10/100/1000Mbit

INSTALLED SOFTWARE:Realtime Linux + Tools

SUPPORTED TSN STANDARDS: IEEE-802.1 TSN

  • 802.1as(rev) timing and synchronization
  • 802-1 Qbv traffic scheduling
  • 802.1 Obu frame preemption
  • 802.1 Qcc Stream Reservation Protocol enhancements (開発中)
  • 802.1 CB, Qci, ... (将来対応予定)
