製品情報

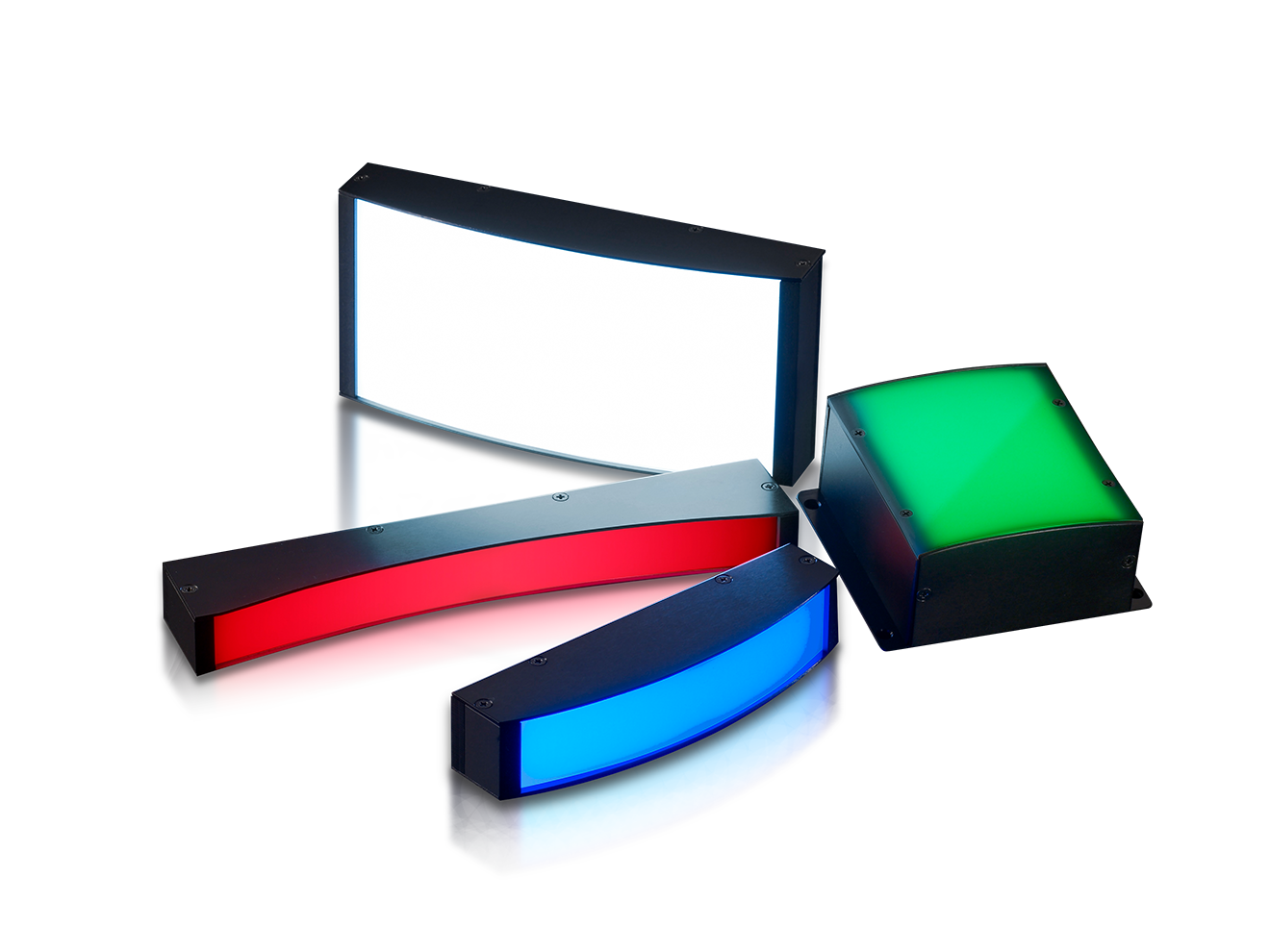

R面・透過型 KBシリーズ/KCシリーズ
| 製品名 | R面・透過型 |
|---|---|
| 型式 | KBシリーズ/KCシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

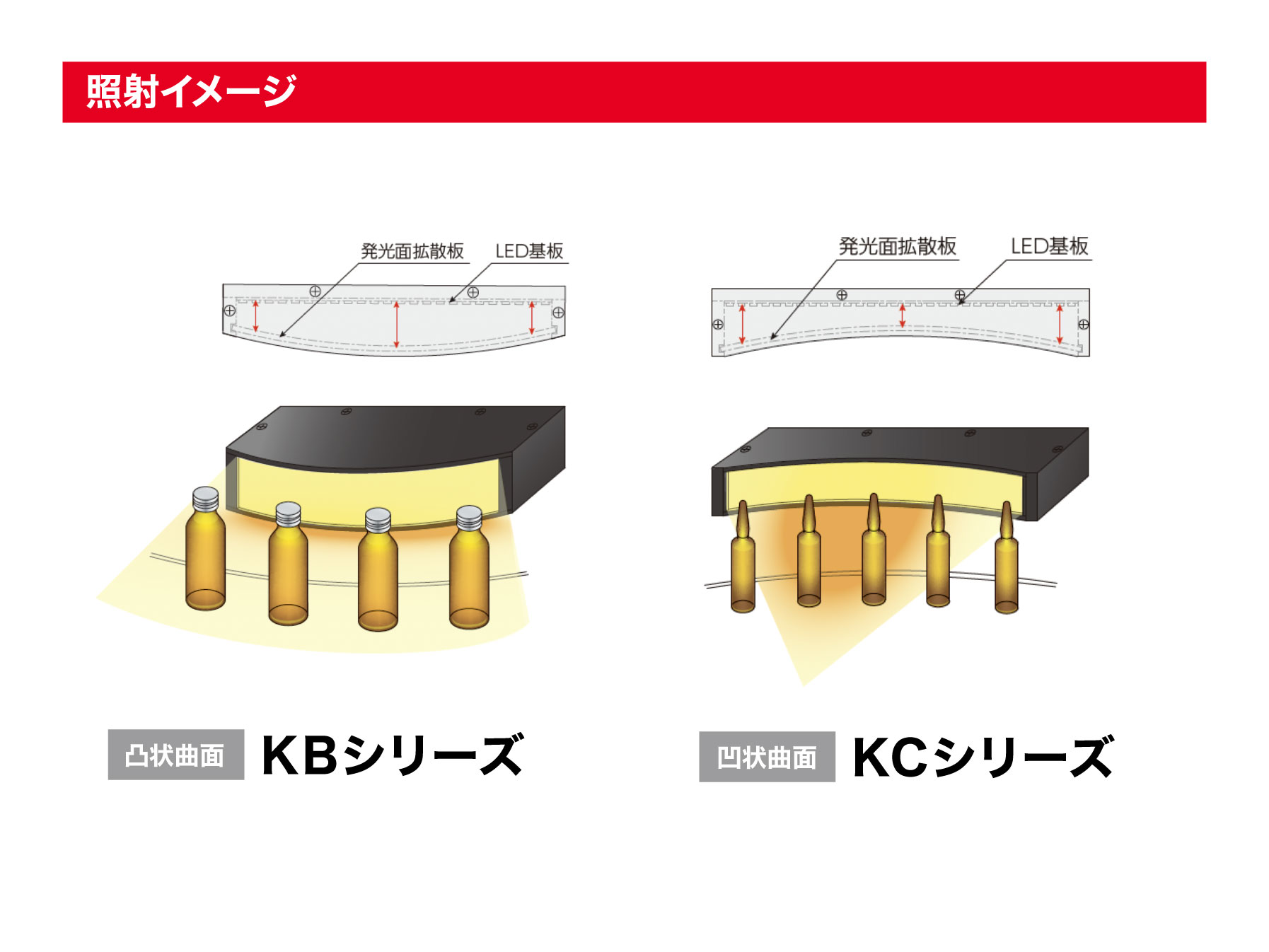

発光面に曲面成形した拡散板を搭載した透過照明です。

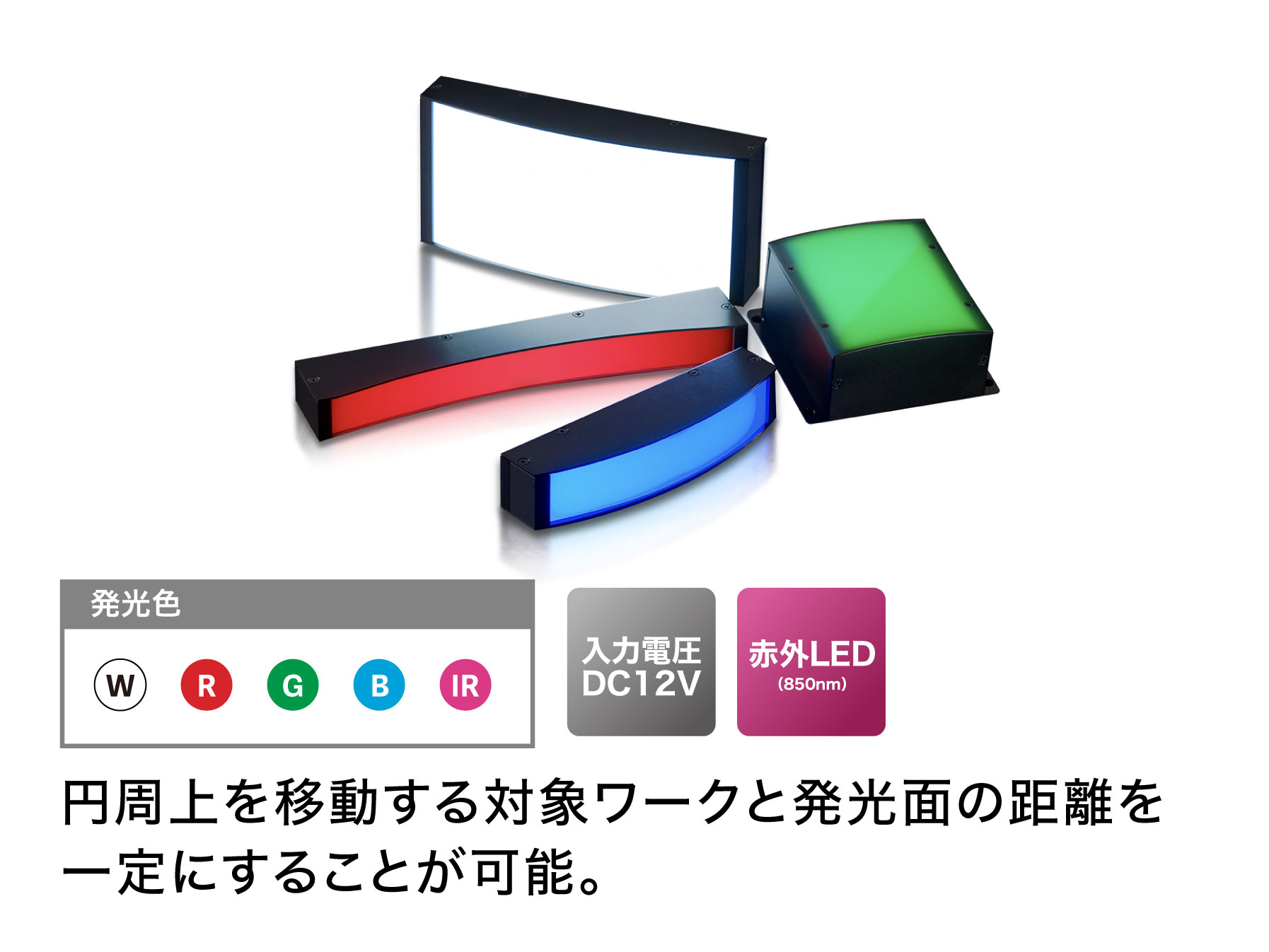

円周上を移動する対象ワークと発光面の距離を一定にすることができるため、移動中の複数回撮像などにも最適です。
照明内部には拡がり角の広いチップLEDを面状に配列し、ムラの少ない高輝度な面発光を可能にしています。
特長
- 標準3タイプのほか、特注にも対応します
発光面サイズやR曲面の異なる3機種を標準で用意しております。 - 高輝度で均一な透過照明を実現
高輝度チップLEDを面上に配列しているため、高輝度で均一な発光面となっています。
白・赤・緑・青・赤外(850nm)の5色を標準で揃えており、検査対象や目的に応じた発光色の選択にもすぐに対応できます
主な仕様
白（W）・緑（G）・青（B）
KBシリーズ
|
型式 |
発光色 |
発光面サイズ (mm) |
消費電力 (W) |
質量 (g) |
|
白 (W), 緑 (G), 青 (B) |
30×120 |
11.5 |
90 |
|
|
白 (W), 緑 (G), 青 (B) |
60×120 |
23 |
130 |
KCシリーズ
|
型式 |
発光色 |
発光面サイズ (mm) |
消費電力 (W) |
質量 (g) |
|
白 (W), 緑 (G), 青 (B) |
15×130 |
6.2 |
70 |
赤（R）・赤外（IR）
KBシリーズ
|
型式 |
発光色 |
発光面サイズ (mm) |
消費電力 (W) |
質量 (g) |
|
赤色 (R), 赤外 (IR) |
30×120 |
5.8 |
90 |
|
|
赤色 (R), 赤外 (IR) |
60×120 |
11.5 |
130 |
KCシリーズ
|
型式 |
発光色 |
発光面サイズ (mm) |
消費電力 (W) |
質量 (g) |
|
赤色 (R), 赤外 (IR) |
15×130 |
3.1 |
70 |
