製品情報
ラインカメラ用ハーフパイプ照明 IQDH-REシリーズ
| 製品名 | ラインカメラ用ハーフパイプ照明 |
|---|---|
| 型式 | IQDH-REシリーズ |
| メーカー | 株式会社レイマック |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
中心照度15万lx以上の高出力（WD＝１０㎜）
高輝度＆コンパクト化を実現
特長

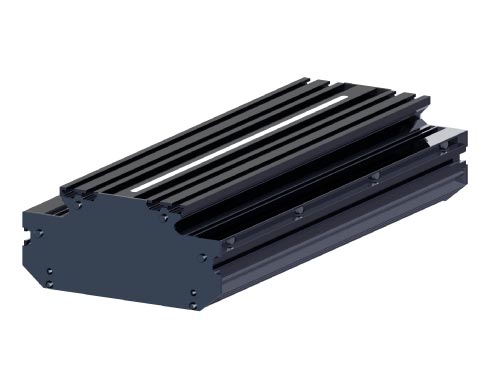

長尺にも対応可能な高輝度ハーフパイプ照明

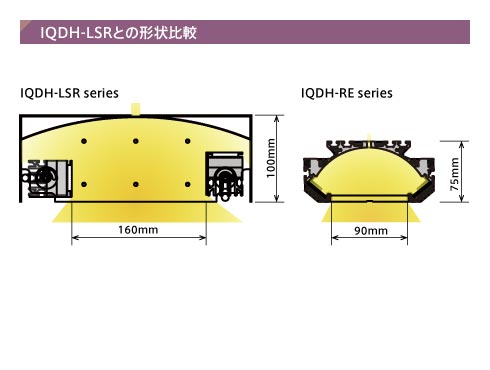

筐体内部の左右にLED素子を配置しており、筐体内部の拡散ドームで光を拡散させることによりワークに均一な光を照射することが可能

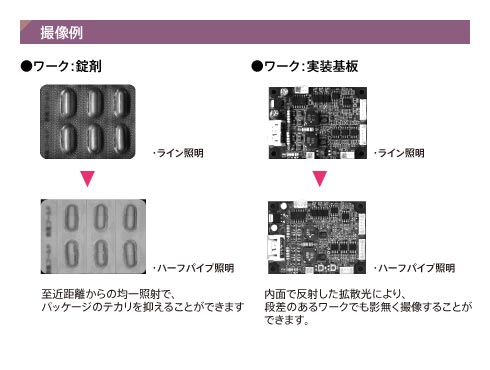

拡散した均一な光により、ロールtoロールのフィルムや印刷物・凹凸形状の部品等の検査において影やムラの無い画像が撮像可能

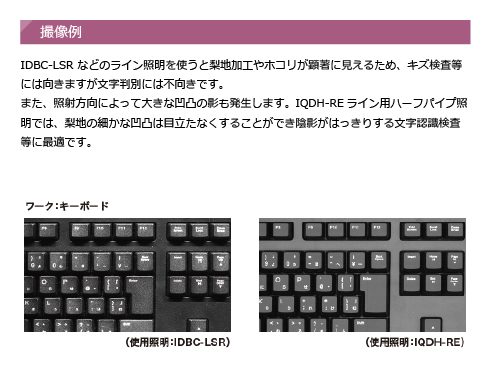

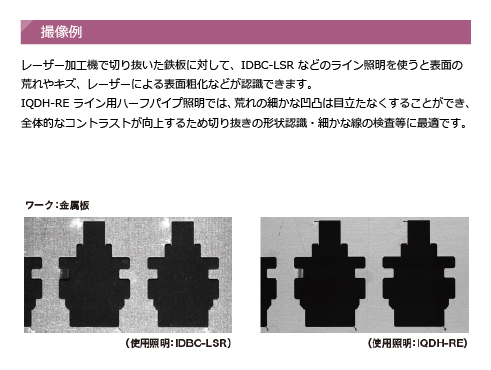

材質上表面でハレーションを起こしやすいワークに対しては、ハレーションを抑え鮮明な画像を撮ることが可能

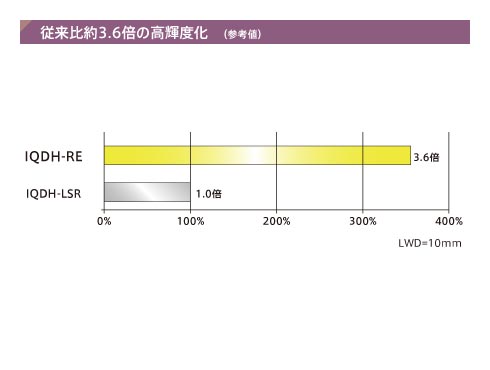

電源調光100%時、LWD10ｍｍにおける中心照度15万lx以上の高照度（保証値ではございません）
開口長さが124mmから1024mmまで10サイズをご用意
主な仕様
|
型式 |
入力電圧 |
発光色 |
外形寸法（長さ/幅/高さ） |
|
DC48V |
W |
130mm/150mm/70mm |
|
|
DC48V |
W |
230mm/150mm/70mm |
|
|
DC48V |
W |
330mm/150mm/70mm |
|
|
DC48V |
W |
430mm/150mm/70mm |
|
|
DC48V |
W |
530mm/150mm/70mm |
|
|
DC48V |
W |
630mm/150mm/70mm |
|
|
DC48V |
W |
730mm/150mm/70mm |
|
|
DC48V |
W |
830mm/150mm/70mm |
|
|
DC48V |
W |
930mm/150mm/70mm |
|
|
DC48V |
W |
1030mm/150mm/70mm |
