2k対応2画面入力PiP出力IP変換/解像度変換/画像歪補正/エッジブレンディングLSI IP00C821

製品名 2k対応2画面入力PiP出力IP変換/解像度変換/画像歪補正/エッジブレンディングLSI
型式 IP00C821
メーカー アイチップス・テクノロジー株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

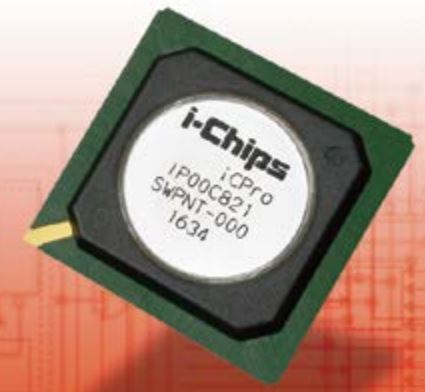

IP00C821は2chの独立した画像の拡大/縮小及びIP変換エンジンに加え、1chの画像歪補正(ワーピング/台形補正)及びエッジブレンディングエンジンを内蔵した多機能LSIです。
2系統の画像入力に対し、それぞれ独立して拡大、縮小、IP変換を実行、PiP/PoP表示ができます。
さらに、CPU, LVDS Tx, ビデオデコーダ, USB, Ethernet, SD Card等の多くの機能を内蔵しているのに加え、ガンマ補正やユニフォーミティ補正等の画質調整機能も備えており、高画質/高品位な製品が少ない部品点数にて実現可能となります。
高機能プロジェクター向けには最適な製品ですが、その他各種モニター等の幅広い製品への応用も可能です。

特長

■画像入力(2系統)

 RGB 30bit / YUV4:4:4 30bit/ YUV4:2:2 20bit/ YUV4:2:2 10bit(BT656) 166MHz LV-CMOS(2系統) Dual(EVEN/ODD)入力, DDR入力対応
 アナログ入力/CVBS(NTSC,PAL,SECAM)

■画像出力(1系統)

 RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656) 166MHz high speed LVDS / 83MHz x2 LVDS

■外付け画像メモリ

 DDR3-SDRAM 16bit PC1600(4G/2G/1Gbit x16) x1

■ビデオデコーダ内蔵

 NTSC-M,JPN,4.43 PAL-B,D,G,H,I,CombinationN, 60, SECAM対応
 VBI(Closed Caption/CGMS/WSS)データ抽出機能及びRAWデータ出力機能
 クランプパルス出力対応

■動き適応補間IP変換

■ノイズリダクション

 3次元NR(H, V, テンポラル)
 MPEG-NR(モスキート/ブロック)
 クロマバグキャンセラー

■ビットマップOSD

■画質調整機能

 エッジブレンディング
 (RGB独立ガンマ補正、ホワイトピーキング対応、領域補正及びドット毎補正機能有り)
 カラーマネージメント(フルカラーガンマ)
 ユニフォーミティ補正(領域補正及びドット毎補正機能も有り)
 Bias/Gain/Gamma補正
 水平/垂直エッジ強調(9シンボル)
 誤差拡散(12→10, 10→8, 8→6)

■ワーピング

補正座標テーブル参照方式、台形補正用補正座標テーブルジェネレーター内蔵

■任意角度回転 (45度回転+90度回転の組合せ)

■上下左右反転、90°回転

■オーバーレイ、アルファブレンド、クロマキー処理

■CPU内蔵

ARM926EJ-S相当品
(ARM V5TE対応、jazelle除く、ETM9未対応)搭載(*1)
■電源

 3.3V / 2.5V / 1.5V / 1.0V 4電源

■パッケージ

 484ピンプラスチックBGA、ボディサイズ23mm角、ボールピッチ1.00mm
