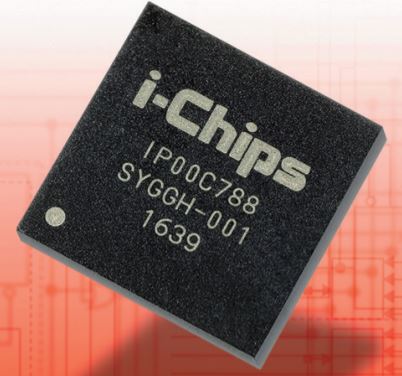

2K対応 画像歪補正/エッジブレンディングLSI IP00C788
製品名 | 2K対応 画像歪補正/エッジブレンディングLSI |
---|---|
型式 | IP00C788 |
メーカー | アイチップス・テクノロジー株式会社 |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
概要
IP00C788は、入出力最大画像2K(2048x1200)に対して、画像歪補正(ワーピング)とエッジブレンディング処理を行うLSIです。
内蔵の補正座標テーブルジェネレーターには、台形補正に加えてピンクッション補正にも対応し、
簡易的な画像歪補正では、より高速処理が可能になりました。
エッジブレンドはホワイトピーキングにも対応し、より高品位製品を実現する事ができます。
さらに、動き適応IP変換も搭載しましたので、カメラ入力などのインターレース信号に対しても高品位な解像度変換処理が対応可能です。
入力画像の任意角度回転機能も有しており、ビデオウォールにも対応可能です。
また、パッケージは14mmx14mmと小型化を図りましたので、
ピコプロジェクター,小型モニター,小型カメラ等の幅広い製品群での使用に最適です。
特長
■画像入力(1系統)
RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
166MHz LV-CMOS / 166MHz High speed LVDS / 83MHz x2(2相) LVDS
(LV-CMOSは入出力のいずれか一方のみ選択可能)
■画像出力(1系統)
RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
166MHz LV-CMOS / 166MHz High speed LVDS / 83MHz x2(2相) LVDS
(LV-CMOSは入出力のいずれか一方のみ選択可能)
■外付け画像メモリ
DDR3-SDRAM 16bit PC1600 (4G/2G/1G bit x 16) x 1
■画像歪補正
補正座標テーブル参照方式
(32x32,16x16<初期設定>,8x8,4x4,2x2,1x1<1x1のみ水平1280画素まで対応>)
補正座標テーブルジェネレーター内蔵(台形補正、ピンクッション補正)
外部シリアルフラッシュまたは外部CPUからロード
水平線/垂直線が45度傾く量まで補正可能、回転角45度まで(任意回転可能)
局所的な垂直方向縮小率は0.3倍程度まで
上下左右反転、90°回転
■エッジブレンディング
RGB独立ガンマ補正,ホワイトピーキング対応、領域及びドット毎補正機能有り
■動き適応IP変換
■ビットマップOSD
■パッケージ
289ピンプラスチックBGA ボールピッチ0.8mm、14mmx14mm
■電源電圧
3.3V/2.5V/1.5V/1.0V
