概要

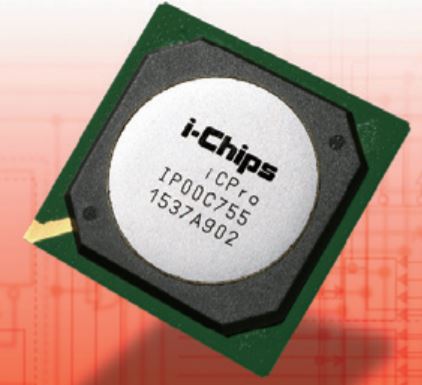

IP00C755は、２chの独立した画像の拡大/縮小エンジン及びIP変換に加え、フレームメモリも内蔵したLSIです。
高品位の２画面入出力システムやＰｉＰ/ＰｏＰ出力システムを内蔵メモリ採用により容易に省スペースにて実現する事ができます。４Ｋ入力（30Hz）にも対応しており、様々なシステムへの応用が可能な製品です。

主な仕様

■画像入力（最大４系統から２系統を選択）

　RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656) 166MHz LV-CMOS（２系統）
　Dual (EVEN/ODD) / DDR入力対応
　160MHz High speed LVDS (２系統) / 83MHz x2 LVDS (１系統)

■画像出力（2系統）

　RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656) 166MHz LV-CMOS (１系統)
　166MHz High speed LVDS (２系統) / 83MHz x2 LVDS (１系統)
　
■外付け画像メモリ/不要（DDR2-SDRAM １Gbitを内蔵）

■動き適応補間IP変換
■ノイズリダクション

　３次元ＮＲ(H, V, テンポラル)
　MPEG-NR（モスキート/ブロック）
　クロマバグキャンセラー

■ビットマップ OSD

■画質調整機能

　カラーマネージメント（フルカラーガンマ）
　ユニフォーミティ補正（ドット毎補正機能も有り）
　Bias/Gain/Gamma補正
　水平/垂直エッジ強調（9シンボル）
　誤差拡散（12→10，10→8）

■画像調整機能

　垂直台形補正
　上下左右反転
　90°回転
　オーバーレイ、アルファブレンド、クロマキー処理
　エッジピーキング

■電源
　
　3.3V/1.8V/1.2V　3電源

■パッケージ

　496ピンプラスチック BGA、ボールピッチ 1.0mm，27mmx27mm
