概要

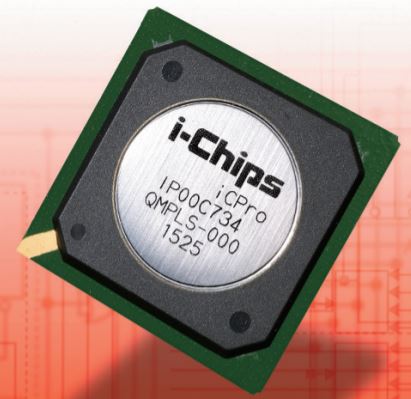

IP00C734は、4chの独立した画像の拡大/縮小エンジン及びIP変換を1チップに集積したLSIです。
入出力とも1系統あたり、2K/1080P/WUXGAまでのプログレッシブ及び1080iまでのインターレースに対応しています。
内部回路はフル10bit処理で実現し、4chのオーバーレイ及び4ch独立のビットマップOSD機能により、4K2Kなどのマルチパネル出力やスイッチャー/多入力監視カメラなど多画面合成/出力アプリへのニーズにこたえます。
4K@60Hz入出力に対しても、1チップで対応することができます。

特長

■画像入力（4系統）

　RGB 30bit/YUV4:4:4 30bit/YUV4:2:2 20-bit /YUV4:2:2 10bit/YUV4:2:0 10bit 166MHz LVCMOS
　Dual (EVEN/ODD) 入力 /DDR入力対応

■画像出力（4系統）

　RGB 30-bit/YUV4:4:4 30-bit/YUV4:2:2 20-bit/YUV4:2:2 10bit 83MHz LVDS x2（2相）
　Dual (EVEN/ODD) 出力対応

■外付け画像メモリ

　DDR2-SDRAM　64bit PC800 (2G/1G/512Mbit x16) x4

■動き適応補間IP変換

■ビットマップ OSD

■画質調整機能

　カラーマネージメント（3x3色変換マトリクス）
　ユニフォーミティ補正（ドット毎補正機能も有り）
　Bias/Gain/Gamma補正
　水平エッジ強調（9シンボル）
　誤差拡散（14→12，12→10，10→8）

■上下左右反転

■90°回転

■4chオーバーレイ、αブレンド

■クロマキー処理

■電源

　3.3V/1.8V/1.2V　3電源

■パッケージ

768ピンプラスチック BGA、ボールピッチ 0.8mm，27mmx27mm
