概要

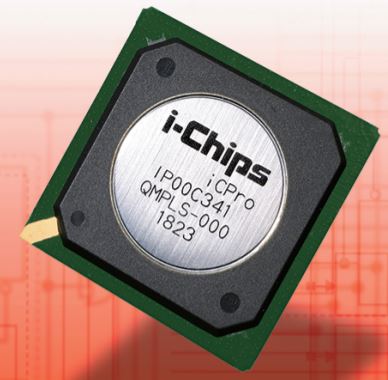

IP00C341は、2系統の4K60Hz画像入力に対して、それぞれ独立したIP変換回路と画像拡大/縮小回路（スケーラー機能）を備え、オーバーレイ機能に加え、画像歪補正（ワーピング）及びエッジブレンディング機能をも搭載した多機能なLSIです。
ガンマ補正やユニフォーミティ補正等の画質調整機能も備え、さらにはHDR(High Dynamic Range) や3DLUT(カラーマネージメント)機能も内蔵しており、高品位で最先端技術に対応した製品化が実現できます。
4Kプロジェクター、レーザーTV、モニター等の幅広い各種4K製品に使える製品です。

主な仕様

■画像入力 （4K60Hz 2系統）

　RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
　@V-by-OneRHS 4Gbps, 8 lane 2系統
　@LV-CMOS 166MHz， Dual(EVEN/ODD)入力/DDR入力対応 2系統

■画像出力 （4K60Hz 1系統）

　RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
　@V-by-OneRHS 4Gbps, 8 lane

■外付け画像メモリ

　DDR3-SDRAM　64bit PC1600 (4G/2G/1G x16) x4

■動き適応補間IP変換

■ノイズリダクション

3DNR（H,V，テンポラル）
MPEG-NR（モスキート/ブロック）
クロマバグキャンセラー

■ビットマップ OSD

■画質調整機能　

　カラーマネージメント（フルカラーガンマ）
　3DLUT(4K60Hz 2入力に対応)
　ユニフォーミティ補正
　Bias/Gain/Gamma補正
　水平エッジ強調（9シンボル）/垂直エッジ強調（5～9シンボル）
　誤差拡散（12→10，10→8）

■画像歪補正方式

　補正座標テーブル参照方式
　補正座標テーブルジェネレーター内蔵（台形補正，ピンクッション）
　外部シリアルフラッシュまたは外部CPUからロード

■画像歪補正量

　水平線/垂直線が45度傾く量まで補正可能

■HDR規格

　SMPTE ST2084(PQ HDR10方式) / HLG方式準拠 (RGB 個別10-bit対応)

■電源電圧

　3.3V/1.5V/1.1V　3電源

■パッケージ

684ピンプラスチック BGA、ボールピッチ 0.8mm、27mmx27mm
