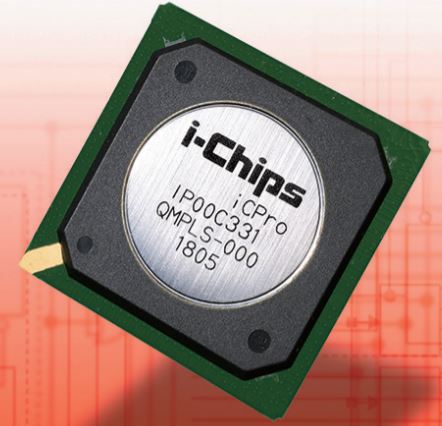

4K60Hz 多画面入出力オーバーレイ対応、解像度変換LSI IP00C331

製品名 4K60Hz 多画面入出力オーバーレイ対応、解像度変換LSI
型式 IP00C331
メーカー アイチップス・テクノロジー株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

IP00C331は、独立した画像拡大/縮小回路8チャンネル、IP変換回路4チャンネルを搭載し、
4K60Hz画像で入力最大4系統/出力2系統の画像処理を可能にしました。
4K60Hz画像において、自由な4画面オーバーレイ(PiP/PoP等)を実現します。
加えて、画像の90度回転や上下左右反転等の多彩な表示が可能です。
入出力インターフェイスには高速シリアルインターフェイスのV-by-OneRHSを共に採用しました。
“HDR”規格としてはPQ及びHLGの両規格に準拠し、色変換として3DLUT機能も内蔵し、
最先端の高品位製品の開発にも対応可能です。

主な仕様

■画像入力(4系統)

RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
 @V-by-OneRHS 4Gbps, 8 lane 2系統
 @LV-CMOS 166MHz, Dual(EVEN/ODD)入力/DDR入力対応 4系統
4K60Hz入力を最大4系統接続可能
4K120Hz入力対応

■画像出力 (4K60Hz 2系統)

RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
 @V-by-OneRHS 4Gbps, 8 lane 2系統
4K60Hzを常時2系統(完全独立機能にて)出力可能
4K120Hz出力対応

■外付け画像メモリ

DDR3-SDRAM 64bit PC1600(4G/2G/1G x 16) x 4

■BitmapOSD機能

■画質調整機能

カラーマネージメント(フルカラーガンマ)
3DLUT(4K60Hz 2入力に対応)
ユニフォーミティ補正(ドット毎補正機能も有り)
Bias/Gain/Gamma補正
水平エッジ強調(9シンボル)/垂直エッジ強調(5~9シンボル)
誤差拡散(12→10,10→8)

■動き適応IP 変換

■HDR規格

■パッケージ

 684ピン プラスチックBGA、ボディサイズ27mm角、ボールピッチ0.8mm

■電源

  3.3V/1.5V/1.1V 3 電源
