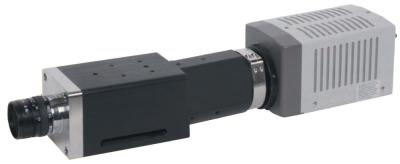

イメージング分光器 ImSpector
| 製品名 | イメージング分光器 |
|---|---|
| 型式 | ImSpector |
| メーカー | JFEテクノリサーチ株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
ライン状エリアの同時多点分光が可能で、そのラインをスキャンすることで平面の各点の分光スペクトルを簡便に測定できる画期的な製品です。2次元分光解析により、研究分野のみならず生産現場においても新たなチャンスをご提供します。
特長
ImSpectorは、特殊なプリズムとグレーティング構造により、線状エリアの各点の光を波長帯に分光します。通常のレンズおよびモノクロの2次元カメラと組み合わせることで、ライン状エリアの波長分布を検知できるイメージング方式の分光計を実現できます。そのポイントはプリズム・グレーティング・プリズム(PGP)方式で、スリットを通った直線状の光を平面に展開して分光し、直進光学系によるスペクトル解析を可能にしました。
主な仕様
| 型式 | V8C | V8E | V10C | V10E | V10M | Fast 10 |
| 波長範囲(nm) | 380〜780 |
380〜780 |
400〜1000 | 400〜1000 | 350〜1000 | 400〜1000 |
| 波長分解能(nm) | 6 | 2 | 9 | 2.8 | 1.5 | 15 |
| スリット長さ(mm) | 9.8 | 14.2 | 9.8 | 14.2 | 30 | 14.3 |
| スリット高さ(μm) | 80 | 30 | 80 | 30 | 18 | 18 |
|
イメージングサイズ |
6.6×8.8 | 6.15×14 | 6.6×8.8 | 6.15×14 | 7.0×24.0 | 0.78×14.3 |
| サイズ(mm) | D35 L139 |
W60 H60 L175 |
D35 L139 |
W60 H60 L175 |
W115 H95 L100 |
W55 H60 L225 |
| 重量(g) | 300 | 1,100 | 300 | 1,100 | 600 | 1,530 |
| 型式 | UV4E | N17E | N25E | M50M | R6E | R10E |
| 波長範囲(nm) | 200〜400 | 900〜1700 | 1000〜2500 | 3.0〜5.0μm | 530〜630 | 770〜980 |
| 波長分解能(nm) | 2 | 5 | 8 | 35 | 0.3 | 0.3 |
| スリット長さ(mm) | 9.3 | 14.2 | 14.2 | 19 | 14.2 | 14.2 |
| スリット高さ(μm) | 30 | 30 | 30 | 120 | 30 | 30 |
|
イメージングサイズ |
3.54×8.8 | 7.6×14.2 | 7.6×14.2 | 3.57×9.6 | 13×13 | 13×13 |
| サイズ(mm) | W50 H55 L165 |
W60 H60 L220 |
W60 H60 L220 |
W70 H100 L100 |
W60 H83 L187 |
W60 H83 L187 |
| 重量(g) | 320 | 1,500 | 1,500 | 770 | 1,100 | 1,100 |
