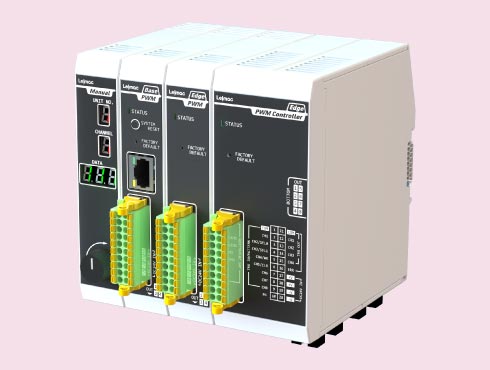

調光コントローラー レイミックス IDMUシリーズ

製品名 調光コントローラー レイミックス
型式 IDMUシリーズ
メーカー 株式会社レイマック
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

双方向にトリガー信号の入出力が可能な調光コントローラー

特長

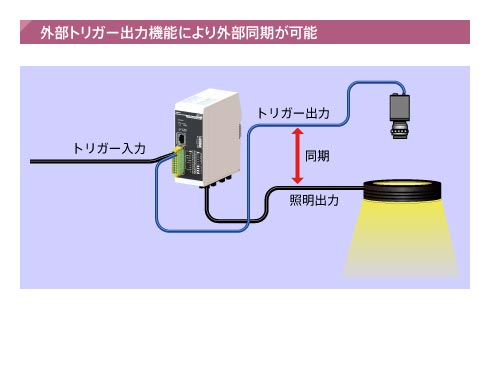

撮影タイミングの最適化 照明点灯/消灯/ストロボ発光とカメラへのトリガ出力の同期制御が可能

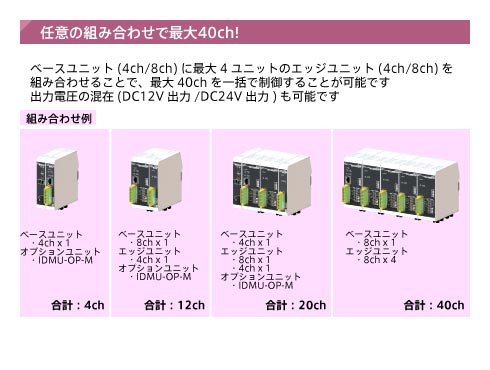

拡張性 自由度が高く、ユニットの連結により最大40chまで使用可能
点灯制御 LAN通信で点灯ON/OFF制御が可能
省配線 LANケーブル1本で最大40chの制御が可能
ラインナップの拡充 ベースユニット/エッジユニット共にチャンネル数は4ch仕様と8ch仕様の2種、出力電圧は12V出力仕様と24V出力仕様の2種あり、個別の組合せでの連結も可能
プログラミング機能 検査タイミングのトリガ1ch入力で複数の検査ステージの制御が可能

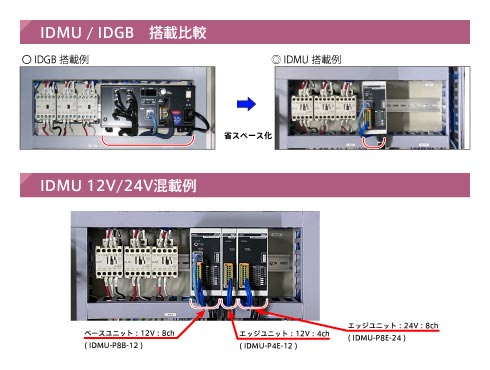

省スペース化 DINレール取付による制御盤組込型
インターフェース規格 GigE Vision およびGenICam (Generic Interface for Cameras)対応

主な仕様

ベースユニット

LAN通信機能を標準搭載した基本ユニットです
定電圧方式で駆動し、PWM方式で出力を行います。

型式

容量

CH

入力電圧

出力電圧

外部制御

IDMU-P4B-12

72W

4CH

DC24V

DC12V

LAN通信

IDMU-P8B-12

144W

8CH

DC24V

DC12V

LAN通信

IDMU-P4B-24

144W

4CH

DC24V

DC24V

LAN通信

IDMU-P8B-24

288W

8CH

DC24V

DC24V

LAN通信

エッジユニット

ベースユニットに連結してチャンネル数を増加可能な拡張ユニットです (エッジユニット単体での稼働は出来ません)
定電圧方式で駆動し、PWM方式で出力を行います。

型式

容量

CH

入力電圧

出力電圧

外部制御

IDMU-P4E-12

72W

4CH

DC24V

DC12V

ベースユニットのLAN通信を経由

IDMU-P8E-12

144W

8CH

DC24V

DC12V

ベースユニットのLAN通信を経由

IDMU-P4E-24

144W

4CH

DC24V

DC24V

ベースユニットのLAN通信を経由

IDMU-P8E-24

288W

8CH

DC24V

DC24V

ベースユニットのLAN通信を経由

オプションユニット

ベースユニットに連結してマニュアル調光やパラレルI/Oで設定を可能とする制御ユニットです。

型式

制御方式

IDMU-OP-M

マニュアル調光

IDMU-OP-PI

パラレル通信
