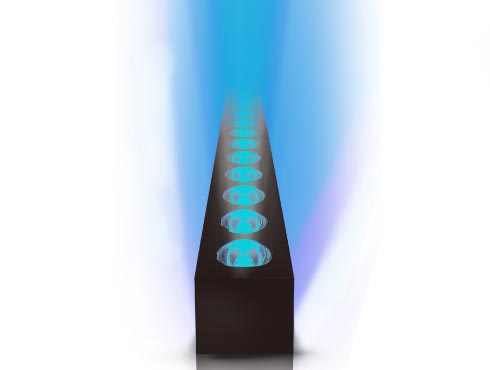

B'Cライン照明 IDBA-LE-Aシリーズ
| 製品名 | B'Cライン照明 |
|---|---|
| 型式 | IDBA-LE-Aシリーズ |
| メーカー | 株式会社レイマック |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
大型ワーク・長距離照射対応
白・赤・青・赤外・紫外をラインナップ
特長
大型ワーク・長距離照射対応！
ワークサイズや照射距離に合わせ配光特性を選択可能。

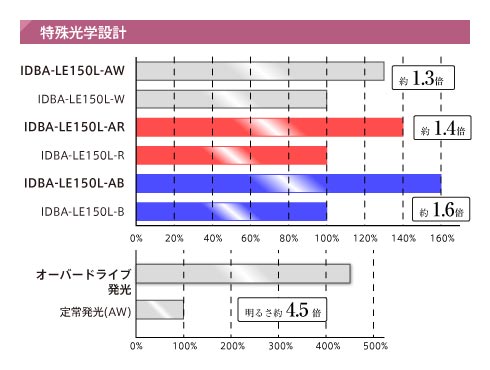

パワーLED＆光学系により飛躍的な光量UPを実現。
1500mm以上の長距離照射でも高照度を確保。
可動式ナットの採用により取付冶具との要請が容易に。使用環境に合わせた設置が可能。
発光色は白・赤・青・赤外・紫外、照射タイプは高範囲を照射できる「Sタイプ」、長距離を照射できる「Lタイプ」をラインアップ。
主な仕様
広角配光タイプ (-S)DC12V仕様
|
型式 |
入力電圧 |
発光色 |
外形寸法（長さ/幅/高さ） |
|
DC12V |
W/R/B/IR/UV |
94mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
169mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
244mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
319mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
394mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
469mm/33mm/35.2mm |
広角配光タイプ (-S)DC24V仕様
|
型式 |
入力電圧 |
発光色 |
外形寸法（長さ/幅/高さ） |
|
DC24V |
W/R/B/IR/UV |
169mm/33mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
319mm/33mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
469mm/33mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
619mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
769mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
919mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
1069mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
1219mm/34.4mm/35.2mm |

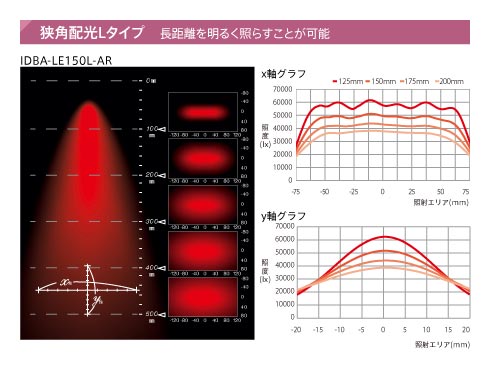

挟角配光タイプ (-L)DC12V仕様
|
型式 |
入力電圧 |
発光色 |
外形寸法（長さ/幅/高さ） |
|
DC12V |
W/R/B/IR/UV |
94mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
169mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
244mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
319mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
394mm/33mm/35.2mm |
|
|
DC12V |
W/R/B/IR/UV |
469mm/33mm/35.2mm |
挟角配光タイプ (-L)DC24V仕様
|
型式 |
入力電圧 |
発光色 |
外形寸法（長さ/幅/高さ） |
|
DC24V |
W/R/B/IR/UV |
169mm/33mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
319mm/33mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
469mm/33mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
619mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
769mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
919mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
1069mm/34.4mm/35.2mm |
|
|
DC24V |
W/R/B/IR/UV |
1219mm/34.4mm/35.2mm |
