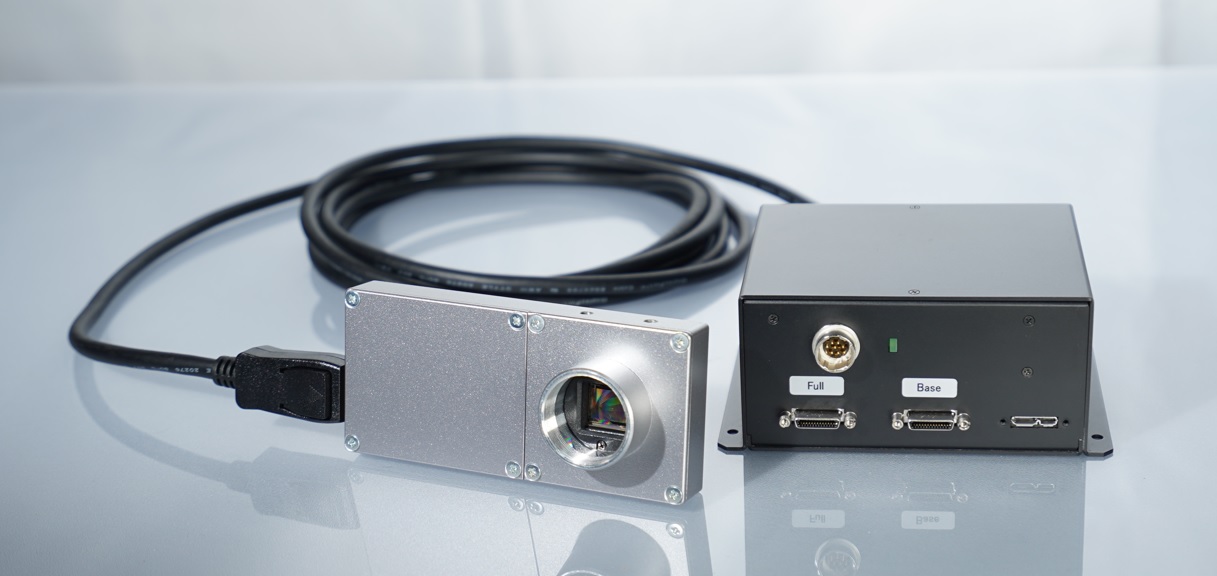

800万画素紫外線UVヘッド分離カメラ ID8MUVS-UCL
| 製品名 | 800万画素紫外線UVヘッド分離カメラ |
|---|---|
| 型式 | ID8MUVS-UCL |
| メーカー | 株式会社アイジュール |
| メーカーロゴ |  |
概要
SONY社の裏面照射型グローバルシャッターCMOSセンサーを搭載した紫外感度を持つカメラです。
特に200~300㎚に感度特性があり、従来対応できなかった深紫外感度領域での撮影が可能です。
特長
・UV吸収または高感度性能を利用した外観検査、官能検査など
主な仕様
|
型式 |
ID8MUVS-CL |
ID8MUVS-UCL |
|
出力インターフェース |
Camera Link or PoCL |
Camera Link or PoCL |
|
イメージセンサ |
SONY IMX487(Global Shutter) |
SONY IMX487(Global Shutter) |
|
イメージサークル／ピクセルサイズ |
Φ11.005mm size / Pixel size 2.74μm × 2.74μm |
Φ11.005mm size / Pixel size 2.74μm × 2.74μm |
|
有効画素 |
2,848(H) x 2,848(V) |
2,848(H) x 2,848(V) |
|
ピクセルクロック |
49.5MHz |
49.5MHz |
|
出力bit |
8/10/12bit |
|
|
フレームレート |
Base 2Tap : 10.2fps / Base 3Tap : 13.6fps |
USB3.0/Base 2Tap : 10.2fps / Base 3Tap : 13.6fps |
|
ゲイン範囲 |
0～+48db |
0～+48db |
|
シャッター範囲 |
off～1/13,000s |
off～1/13,000s |
|
パーシャルスキャン |
ROI:1 area |
|
|
トリガーモード |
Fixed shutter / Pulse width |
|
|
レンズマウント |
C-mount |
|
|
電源コネクタ / 外部トリガ入力 |
Hirose 12pin /PoCL |
Hirose 12pin |
|
電源電圧 / 消費電力 |
DC12V / max.2.9W |
DC12V/max.7.0W |
|
サイズ |
H : 45mm W : 45mm D : 35mm |
CHU(ヘッド) W:50mm D:104mm H:28.5mm CCU(本体ユニット) W:81mm D:117mm H:50mm |
|
重量 |
115g approx. |
CHU(ヘッド) 約120g CCU(本体ユニット) 約168g |
|
使用環境条件 |
温度-5～+45℃ 湿度20～85％RH 但し結露しないこと |
温度-5～+45℃ 湿度20～85％RH 但し結露しないこと |
