SWIR短波長赤外線カメラ ID3MSWS-UCL/ID5MSWS-UCL
| 製品名 | SWIR短波長赤外線カメラ |
|---|---|
| 型式 | ID3MSWS-UCL/ID5MSWS-UCL |
| メーカー | 株式会社アイジュール |
| メーカーロゴ |  |
概要
SONY社の最新SWIRセンサー「IMX992」「IMX993」を搭載しています。
可視光からSWIR（400nm～1700nm）までの幅広い波長帯域を撮影可能です。
特長
・水の可視化
・材料選別
・透過観察
・温度観察
主な仕様
|
型式 |
ID3MSWS-UCL |
ID5MSWS―UCL |
|
出力インターフェース |
Camera Link or USB3.0 |
|
|
イメージセンサ |
グローバルシャッタSONY IMX993 |
グローバルシャッタSONY IMX992 |
|
イメージサークル |
Φ8.9mm |
Φ11.371mm |
|
画素セルサイズ |
3.45μm x 3.45μm |
3.45μm x 3.45μm |
|
映像出力 |
有効画素2,080(H) x 1,544(V) |
有効画素2,576(H) x 2,056(V) |
|
ピクセルクロック |
49.5MHz |
49.5MHz |
|
分解能 |
8/10 /12bit |
8/10 /12bit |
|
フレームレート |
USB3.0/Base2Tap:12.95fps Mediun4Tap:25.8fps/Full8Tap:51.8fps |
USB3.0/Base2Tap:7.8fps Mediun4Tap:15.7fps/Full8Tap:31.4fps |
|
ゲイン設定 |
0～+12db |
|
|
シャッター速度可変範囲 |
off～1/40,000s |
|
|
パーシャルスキャン |
ROI :1 area (最小4line) |
|
|
トリガーモード |
固定シャッタートリガーモード、パルス幅シャッタートリガーモード |
|
|
信号出力方式 |
Camera Link or USB3.0 |
|
|
信号出力コネクタ |
Camera Link /USB 3.0 |
|
|
レンズマウント |
Cマウント |
|
|
電源、外部トリガ入力 |
ヒロセ12pin |
|
|
電源電圧 |
DC12V±10% |
|
|
消費電力 |
max. 7.0W以下 |
|
|
サイズ(突起部含まず) |

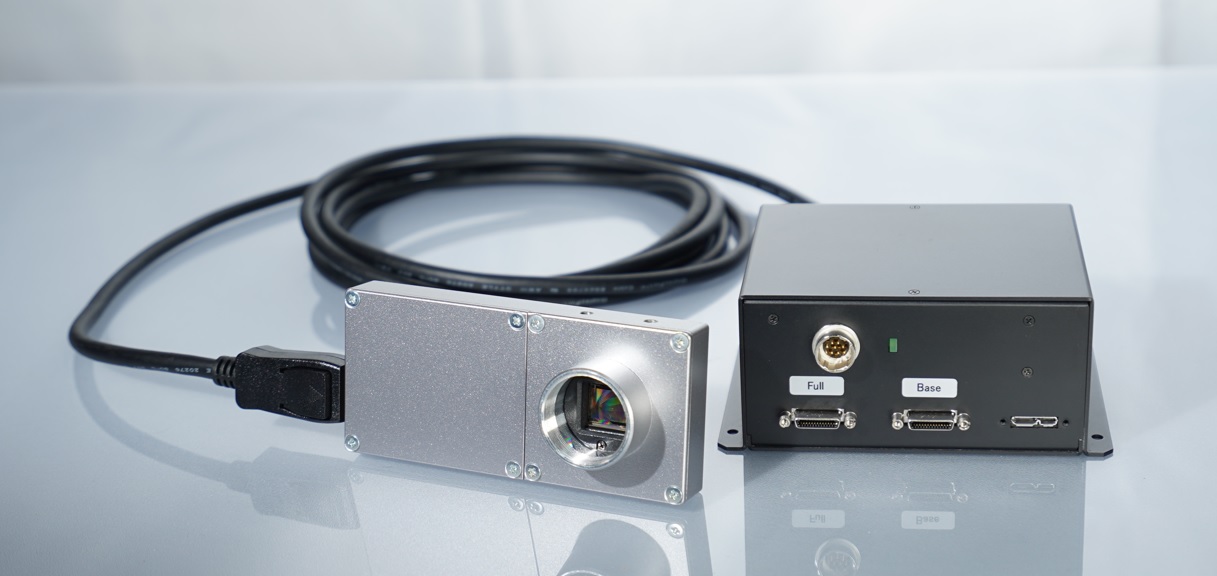

CHU(ヘッド):W:50mm D:104mm H:28.5mm CCU(本体ユニット):W:81mm D:117mm H:50mm |
CHU(ヘッド):W:50mm D:104mm H:28.5mm 120g CCU(本体ユニット):W:81mm D:117mm H:50mm 168g |
|
重量 |
CHU(ヘッド): 120g CCU(本体ユニット): 168g |
CHU(ヘッド): 120g CCU(本体ユニット): 168g |
|
使用環境条件 |
温度-5～+45℃ 湿度20～85％RH 但し結露しないこと |
温度-5～+45℃ 湿度20～85％RH 但し結露しないこと |
