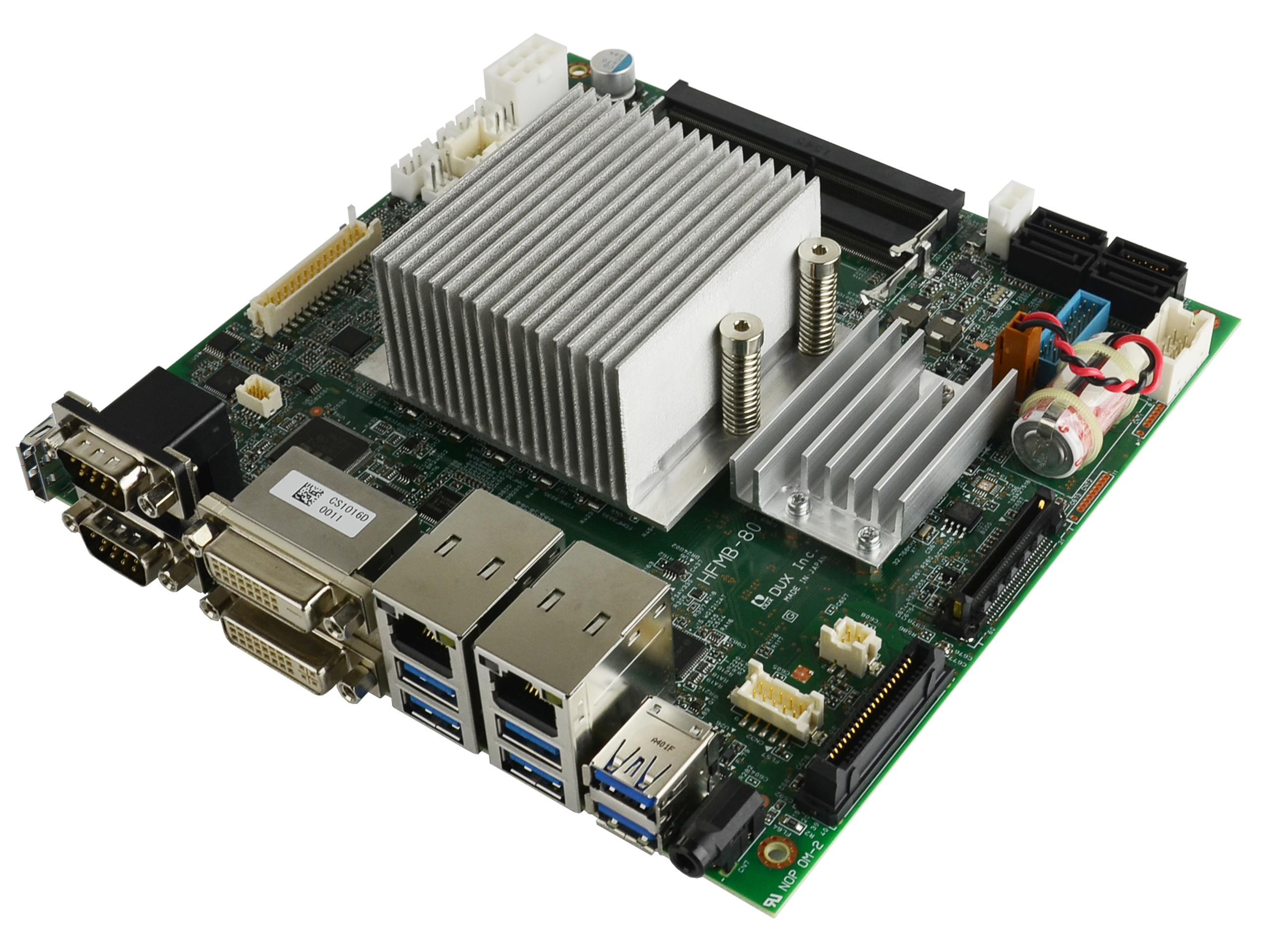

Mini-ITX エンベデッドCPUボード HFMB-80
| 製品名 | Mini-ITX エンベデッドCPUボード |
|---|---|
| 型式 | HFMB-80 |
| メーカー | 株式会社ダックス |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
IntelR Xeon™ E3 / 第6世代Intel® Core™ i3 プロセッサ、Intel® CM236 チップセット搭載で、ECC付きメモリ対応の高いパフォーマンスを持つ組込み用シングルボードコンピュータです。
Mini-ITXフォームファクタに準じており、小型（170mm×170mm）ながら豊富な拡張性を持っております。
特長
■ Intel® Xeon™ E3 / 第6世代IntelR Core™ i3プロセッサ、
Intel® CM236 チップセット搭載
■ 最大16GBのECC付きメモリに対応
■ Mini-ITXフォームファクタ
■ DVI-I、DVI-D、DisplayPort、SATA、CFast、
USB、LAN、COM、Sound、DIO搭載
■ 3画面同時出力対応
■ USB 3.0 8chによる高速周辺の拡張性
■ PCI Express[x4]スロット搭載による余裕の拡張性
■ コンパクトな基板サイズに高機能を凝縮
■ ＋12V単一電源によるシステムコスト低減が可能
主な仕様
| Processor |
Intel® Xeon™ E3 2.8 (3.7) GHz/ 2.0 (2.8) GHz Intel® Core™i3 2.7GHz/ 1.9GHz |
| Chipset | Intel® CM236 |
| Cache | L2 Cache 8MB / 3MB |
| Memory | PC4-170000 SO-DIMM（260pin SO-DIMM slot×2 最大16GB）ECC対応 |
| BIOS | Insyde H2O™ BIOS |
| SATA | SATA 3.0(6Gbps)×4, CFast×1 |
| USB | USB 3.0×8 ポート |
| 拡張バス | PCI Express [x4] x 1スロット |
| LAN | 1000Base-T/100Base-TX/10Base-T×2 |
| Video | DVI-D、DVI-I、DisplayPort |
| Sound | HDAudio ライン出力（φ3.5mm ステレオミニジャック） |
| COM | RS232C×4 （9ピンDsub 2ポート、10ピンBOX 2ポート） |
＊CPUコア動作周波数のカッコ内の数値は、Turbo Boost™時の動作周波数です。
電源 DC +12V 単一
外形寸法 170(W)×170(D)mm
