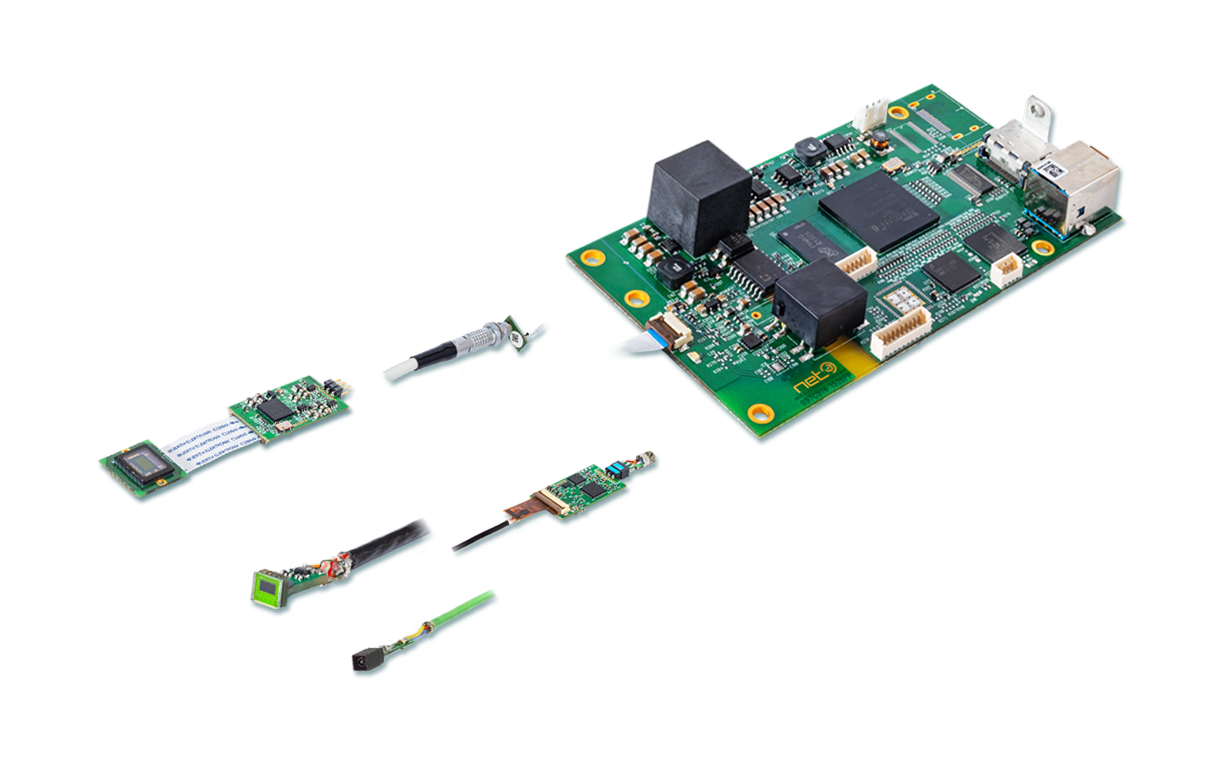

超小型分離型OEMカメラモジュール HDselectシリーズ
| 製品名 | 超小型分離型OEMカメラモジュール |
|---|---|
| 型式 | HDselectシリーズ |
| メーカー | NET GmbH |
| メーカーロゴ |  |
| 資料 |
概要
工業用・医療用内視鏡への組み込みに最適な超小型の分離型カメラモジュールです。
最小0.65x0.65mmのカメラヘッド
特長
・用途に応じてカメラヘッドの大きさを選択可能
・ユニバーサルなカメラコントローラユニット（CCU）
・使い捨て内視鏡（ディスポーザブル内視鏡）にも最適
・NET社独自の画像処理で遅延の無い高品質な画像を転送
・BFレーティング設計（薬事試験等、スムースに）
主な仕様
| 用途 | Multi-use | Single-use | |||
| カメラヘッド 型式 | CSH 136C-M | CSH 118C-M | HDR3535 C5 | CSH 136C | CSH 118C |
| 撮像素子 | OV6948 | OV6946 | IMX4622 | OV6948 | OV6946 |
| センササイズ | 1/36“ | 1/18“ | 1/2.8” | 1/36“ | 1/18“ |
| 解像度 [pixel] | 200 x 200 | 400 x 400 | 1920 x 1080 | 200 x 200 | 400 x 400 |
| 最大表示解像度 [pixel] | 1080 x 1080 | 1080 x 1080 | 1920 x 1080 | 1080 x 1080 | 1080 x 1080 |
| カメラヘッドのサイズ [mm] | 0.65 x 0.65 | 1 x 1 | 18 x 18 | 0.65 x 0.65 | 1 x 1 |
| 最大ケーブル長: | 2 m | 2 m | 50 mm | 2 m | 2 m |
| ※data PCBもしくはmain PCB～カメラヘッド間 | |||||
| イメージセンサタイプ | CMOS | ||||
| Color depth (HDMI-out) | 8 bit | 8 bit | 8 bit | 8 bit | 8 bit |
| フレームレート [fps] | 60 | 60 | 60 | 60 | 60 |
| ボードサイズ [mm] | 45 x 14.5 | 45 x 14.5 | 34 x 18 | 8.4 x 15 | 8.4 x 15 |
| Operating temperature | 0 to 40°C | ||||
| Cable from Camera Controller Unit (CCU) to Main PCB | Cable from Main PCB | ||||
| to Data PCB | |||||
| 最大ケーブル長 [m] | 3 | 3 | 5 | 3 | 3 |
| ケーブル径 [mm] | 6.2 | 6.2 | 6.2 | 3 | 3 |
| Size of Data PCB | |||||
| 15 x 8.4 mm | |||||
| カメラコントローラユニット （CCU） | HDR 1330 CH2 | HDR 1330 CH2 DP | |||
| Cable connector | 6 pin (NET specific configuration: power, GND, I2C, LVDS, program) | ||||
| Patient safety | galvanic isolation (Type BF-classified /Body Floating) | ||||
| Power consumption | P < 10 W, U = 12 V ±10 % | ||||
| Power supply connector | 3 pin ELCO, NET Standard | ||||
| Power LED | optional | ||||
| Board size [mm] | 110 x 60 | ||||
| Interfaces | |||||
| HDMI | 1080p/60 | ||||
| USB 3.0 | yes | ||||
| Software | Recording Module | HDR1330 REC | |||
| Direct Show Filter (Direct-X) | For use of camera in non-NET specific software, e.g. VLC media player, amcap | Board size [mm] | 45 x 73 | ||
| Operating System | Compatible with Windows 32/64 bit | Patient safety | Type BF-classified /Body Floating | ||
| Graphic card | Applicable for conversion of YUV to RGB > less CPU usage (Core i5: less than 20%). Compatible with Windows 7/8/10 - 32/64 bit. | Power | P = 3 W, U = 12 V ±10 % | ||
| NET Viewer | Live video display Video recording and capture function Customization of logo on request |
Interfaces | HDMI 1.2, USB 2.0 host | ||
| Settings | Brightness, contrast, white balance, saturation, hue, horizontal flip, color control, AE settings (e.g. exposure) |
Features | Recording in 1080p30 AVI format, image capture, playback (on request) | ||
