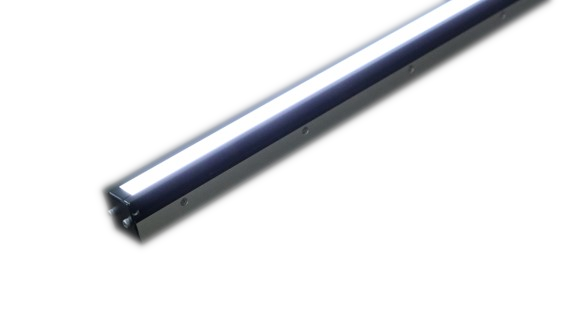

ライン照明 ラインエーススリムライト HDLASシリーズ

製品名 ライン照明 ラインエーススリムライト
型式 HDLASシリーズ
メーカー ハヤシレピック株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

高輝度かつ省スペースに対応可能なラインセンサ用照明です。

特長

・直管型蛍光灯の置き換えに最適な薄型設計(30×30mm)
・長さは200mm単位で、最長3000mmまで対応可能。
・外部リモートはアナログ、8bitデジタルの二種類から選択可能(ご発注時指定)
・温度センサーを内蔵しているため過熱時自動消灯。

主な仕様

発光色

AW(白色),AR(赤色),AA(電球色)*1

発光面長さ

200~3,000mm(発光1ブロック 200mm単位)

冷却方式

自然空冷

ケース材質

アルミニウム

使用環境温度

温度0℃~+40℃、湿度20~80%RH(但し、結露無きこと)

*1 オプションにて、AB(青色)AG(緑色)の特注対応が可能です。
※熱伝導の大きいものに固定し、照明の表面温度が70℃以下になるようご使用ください。
※固定用ネジの長さは、照明表面から4mmです。(許容範囲3.94.4mm
※照明は付属しているM3ナットを全て使い、均等な間隔(200mm程度)で固定して下さい。

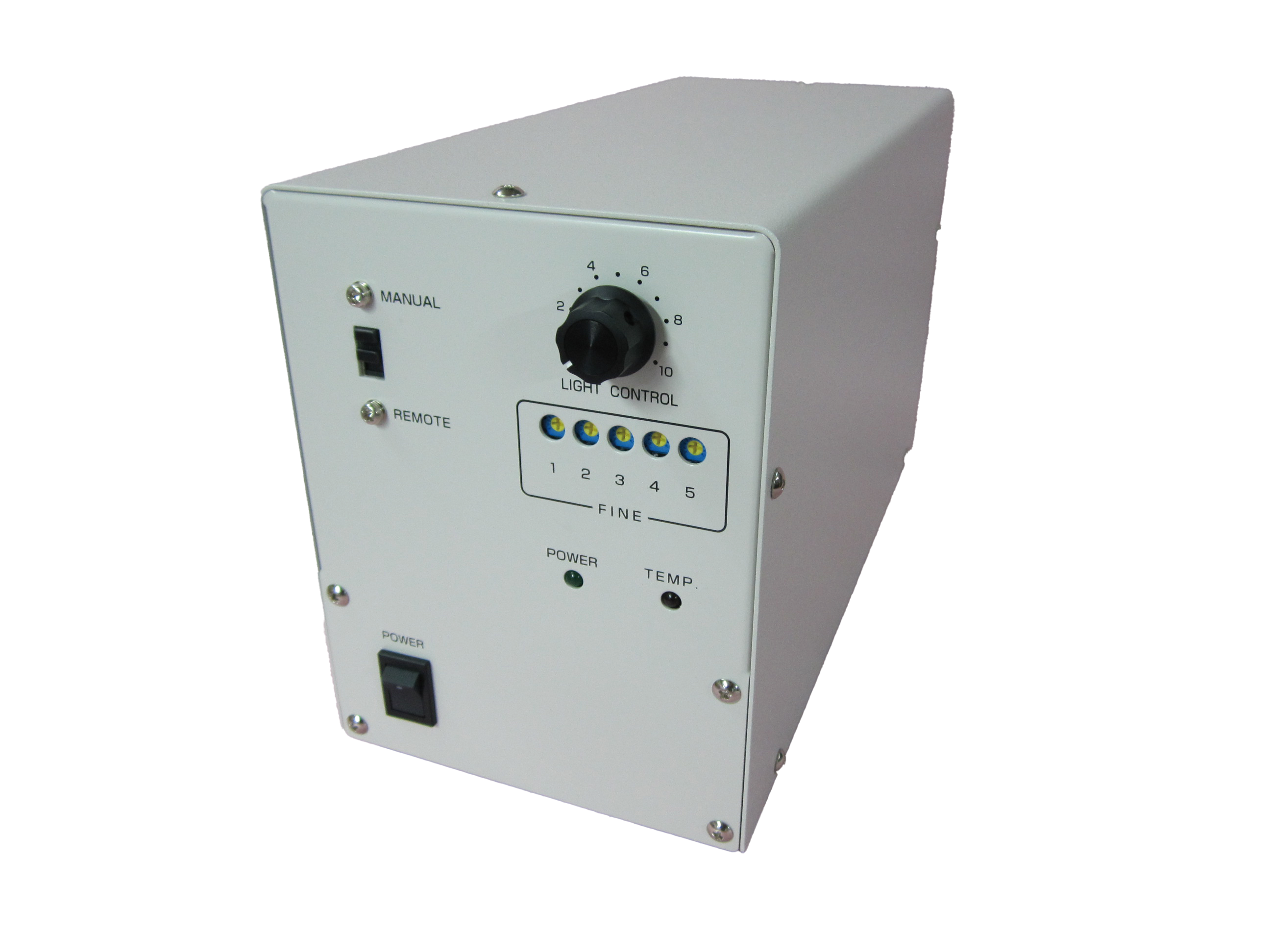

対応電源
型式

LP-2424RA5

LP-2424RD5

定格入力
電圧

AC100V-AC240V ±10%

定格入力
周波数

50/60Hz

定格消費
電力

120VA(max)

出力電圧

DC24V(max)

出力電流

DC4.4A(max)

冷却方式

強制FAN冷却

点灯方式

定電流点灯方式

光量調節

MANUAL(本体正面ボリューム) 光量調節範囲:0-100%
REMOTE(本体背面外部制御) 光量調節範囲:0-100%
FINE(LEDモジュール別微調整) 光量調節範囲:±10

外部制御
機能

・光量調節(アナログDC0-5V)
LED照明ユニットON/OFF
(
応答速度:5msec typ.)
・同期制御
(
光量調整、ON/OFF、過熱保護)

・光量調節(デジタル 8bit)
LED照明ユニットON/OFF
(
応答速度:5msec typ.)
・同期制御
(
光量調整、ON/OFF、過熱保護)

同期制御

マスター/スレーブ

マスターのみ使用可能

保護機能

・過電圧/過電流/過熱保護(電源ユニットに内蔵)
LED照明過熱保護(温度センサー内蔵のLED照明ユニット使用時のみ)

環境条件

・屋内使用(indoor use)
・高度:2000mまで(altitude up to 2000m)
・温度:0-+40
・湿度:20-80%RH
・過渡電圧カテゴリー:カテゴリーⅡ
・短時間一次電圧:1440V
・長時間一次電圧:490V
・汚染度:2
・結露、水漏れ、湿気を含んだ埃、切削粉、オイルミスト、腐食性ガス、
有機溶剤 無きこと

外形寸法

120mm(W)×155mm(H)×265mm(D) (突起部除く)

重量

3.0kg
