製品情報

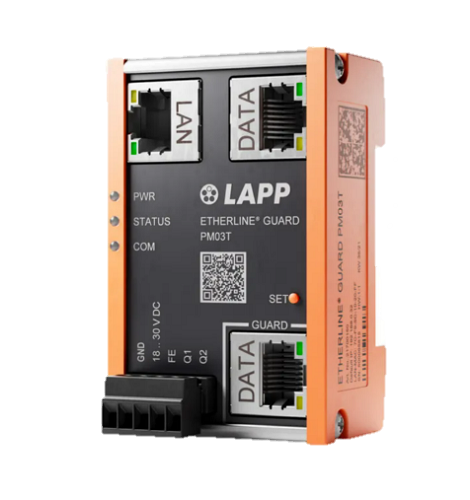

ETHERLINE® GUARD PM03T 21700150
| 製品名 | ETHERLINE® GUARD PM03T |
|---|---|
| 型式 | 21700150 |
| メーカー | LAPP JAPAN 株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
ETHERLINE® GUARDは、特に可動部で使用されるデータケーブルのパフォーマンスを診断し、可動における断線リスクをパーセンテージとして⽰すモニタリングデバイスです。
特長
- 可動部で使用する100Base-Txデータ回線の寿命監視が可能
- ステータスLEDによる期待準用のフィードバック
- アラームリミット地を個別に調整可能(寿命50％～99％)
- ⾃動パラメータ化による簡単なセットアップ
- 既存ネットワーク構造への統合
- MQTTプロトコルによる信頼性の⾼い通信
- コンパクト設計で、制御盤、中継box等内部に取り付け可能(DINレール取付)
主な仕様
［仕様］
| インターフェイス・ボタン | LAN: | 1x RJ45：10/100BaseTX、IEEE802.3u、HTTPS、MQTT V3.1.1 |
| DATA: | 2x RJ45: 100BaseTX、IEEE802.3u | |
| SETボタン: | 各種機能の設定 | |
| SDスロット: | 1x microSDHC (FAT32、最大32GByte) | |
| ステータスインジケータ： | LED PWR（電源）、STATUS（ステータス）、CON（接続） | |
| 温度範囲： | 周囲温度：-25°C～+65°C 輸送および保管温度：-40°C～+85°C | |
| 相対湿度(最大)： | 95 %（結露なきこと） | |
| 汚染度： | 2 | |
| MTBF(平均故障間隔)： | 10年 @ MIL-HDBK-217F | |
| モニターラインの最小長さ : | >= 2 m | |
| IPクラス： | IP20 (EN 60529に準拠) | |
| 保護等級： | III (DIN EN 61140に準拠) | |
| 重量： | 0.11 kg | |
| 取り付け方法： | DINレール取付 (DIN EN 60715に準拠) | |
［電源］
| 接続： | 5極端子台： GND、VCC、FE、Q1、Q2 | |
| 逆極性保護： | あり | |
| 入力電圧: | 24 V DC (18-30 V DC、SELVおよび制限エネルギー回路) | |
| 消費電力(最大): | 1.92 W | |
| 入力電流(最大): | 75 mA(Q1、Q2に負荷なし) @ +24 V DC | |
| 出力(Q1 / Q2): | Q1: プッシュプル (NO) / Q2: プッシュプル (PWM) | |
| 最大電流：0.2A | ||
| 過負荷電圧保護： | あり | |
| 短絡保護： | あり | |
その他

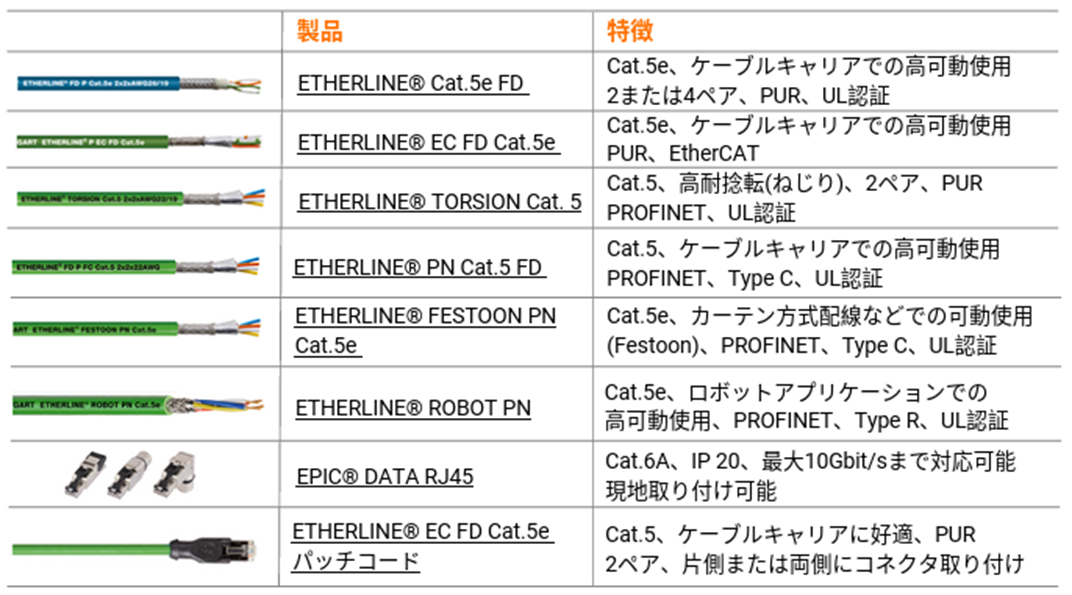

［推奨ケーブル］
ETHERLINE® GUARD にはIEEE 802.3 の伝送規格 100BASE-TX (100 Mbit/s) に準拠したデータケーブルを推奨しています。以下の製品が最適です。
