製品情報

エリアスキャンカメラ　Go-X Series

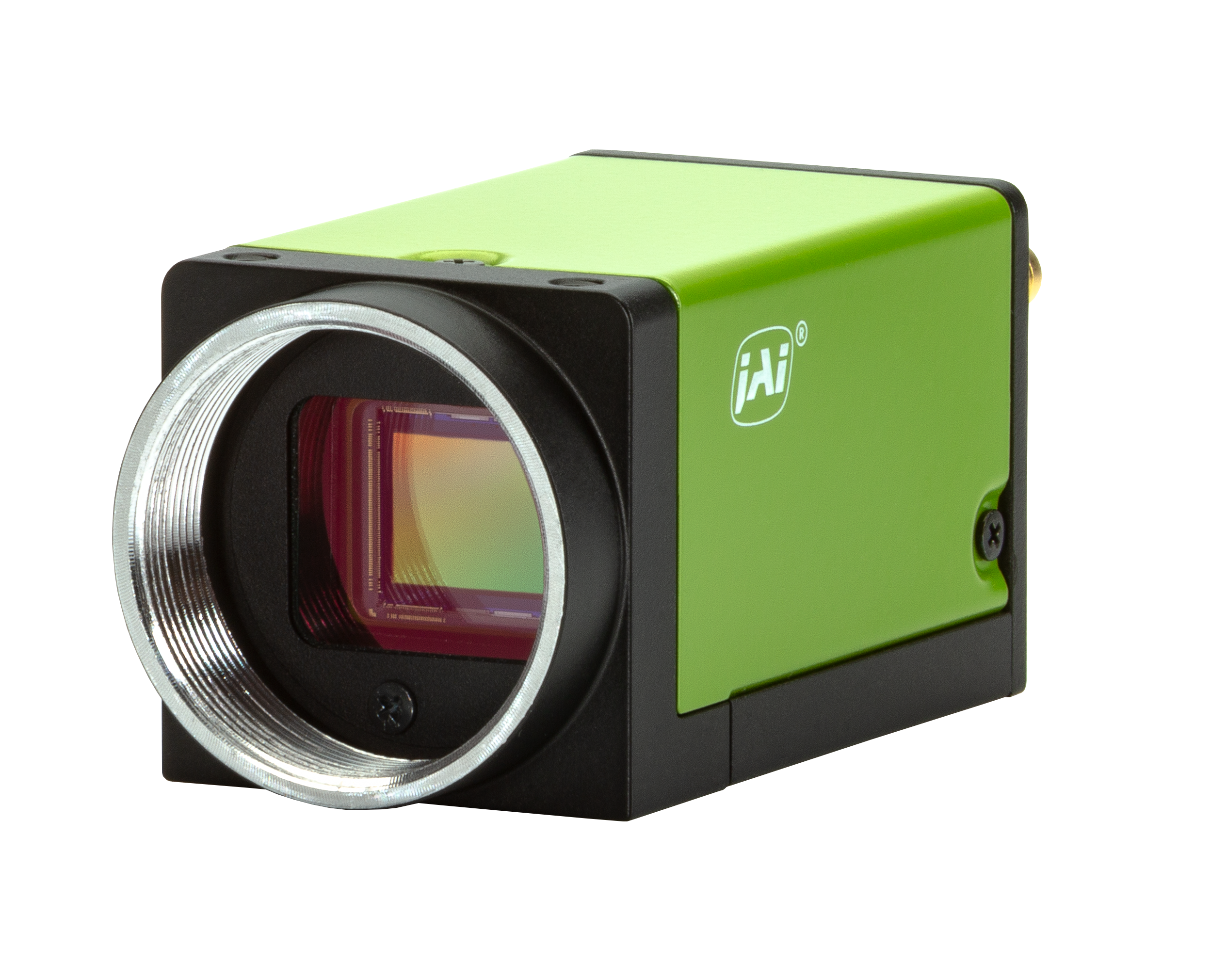

GoX-5105-CXP

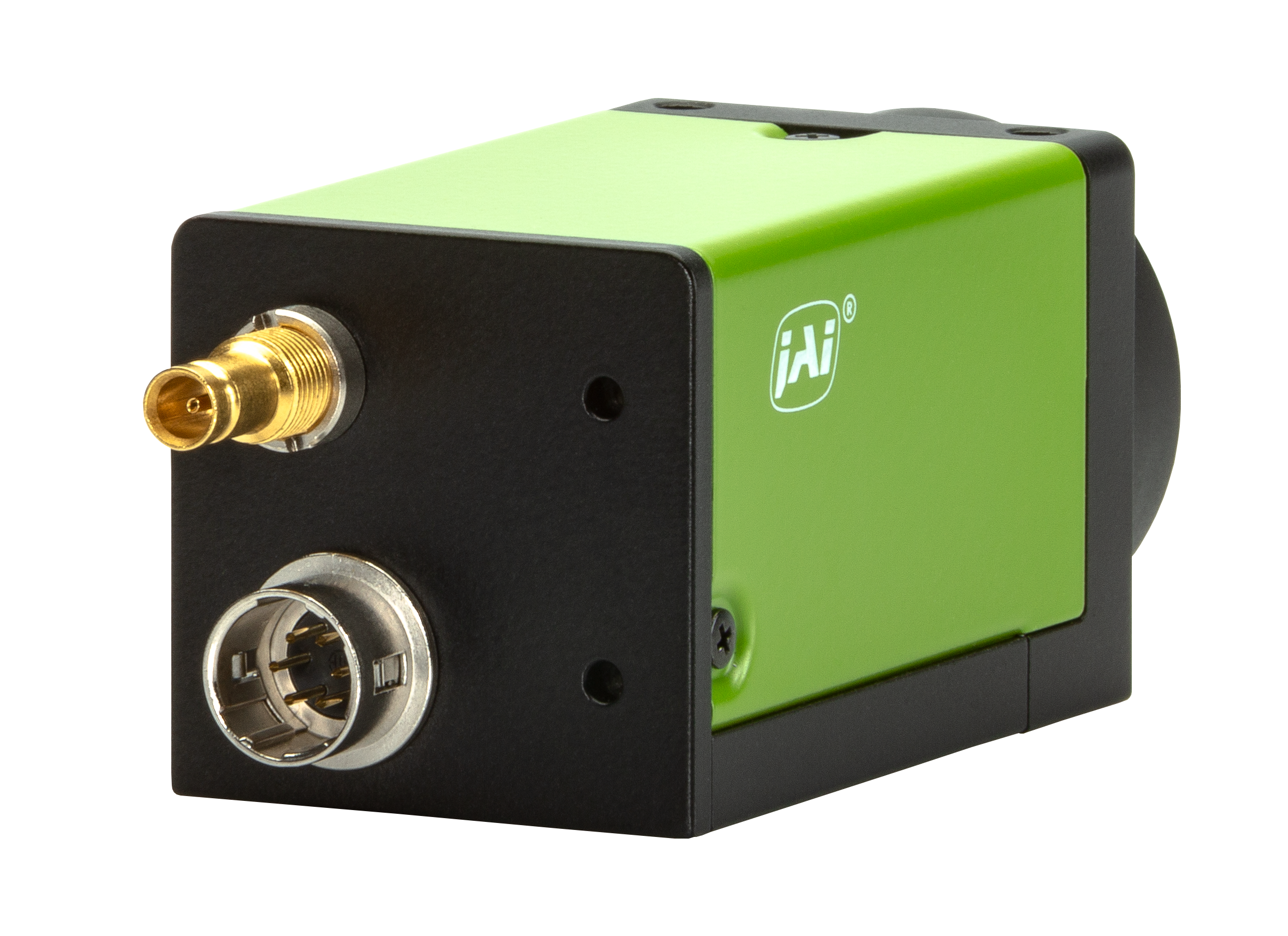

Go-X-Series-CXP

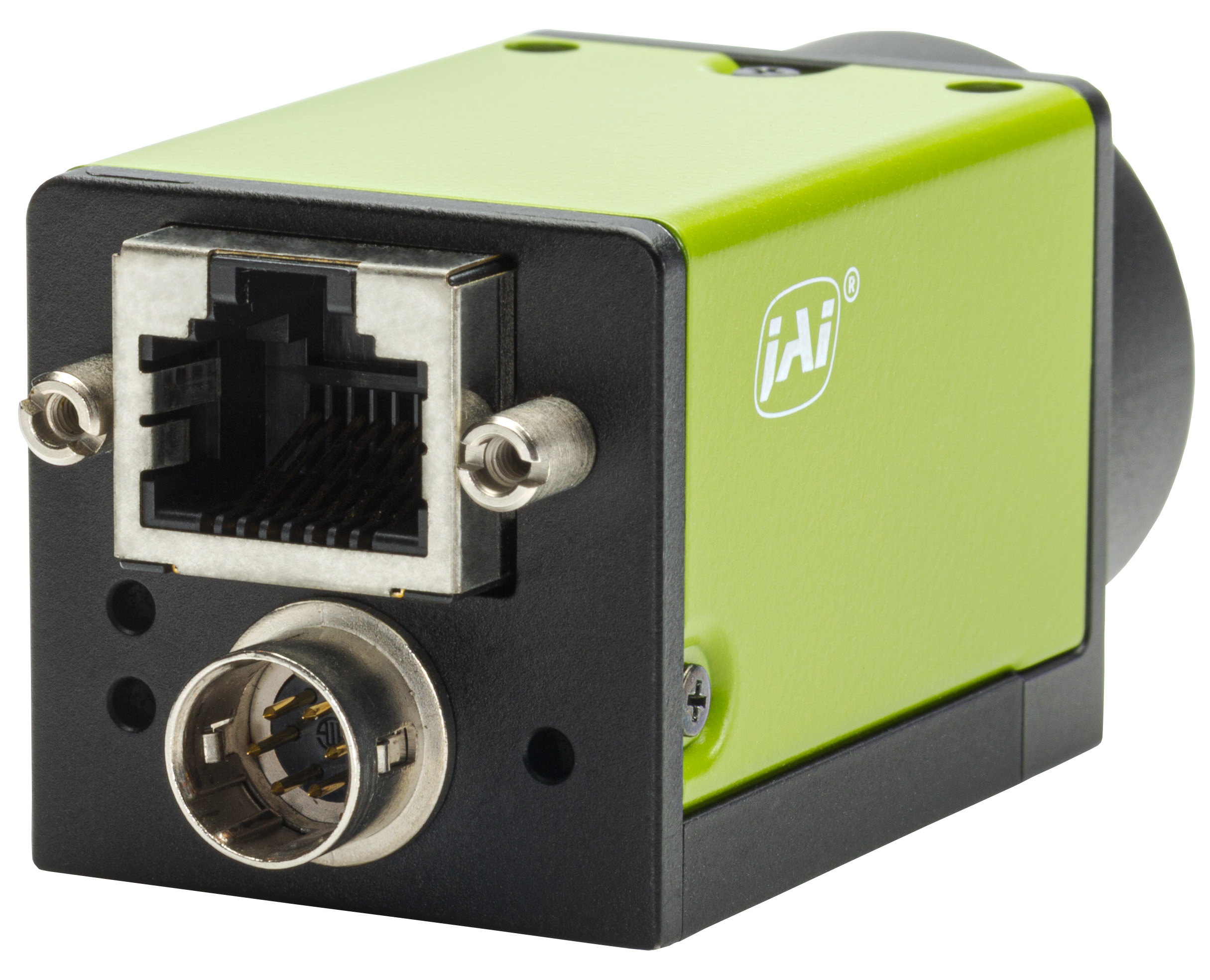

Go-X-Series-GigE

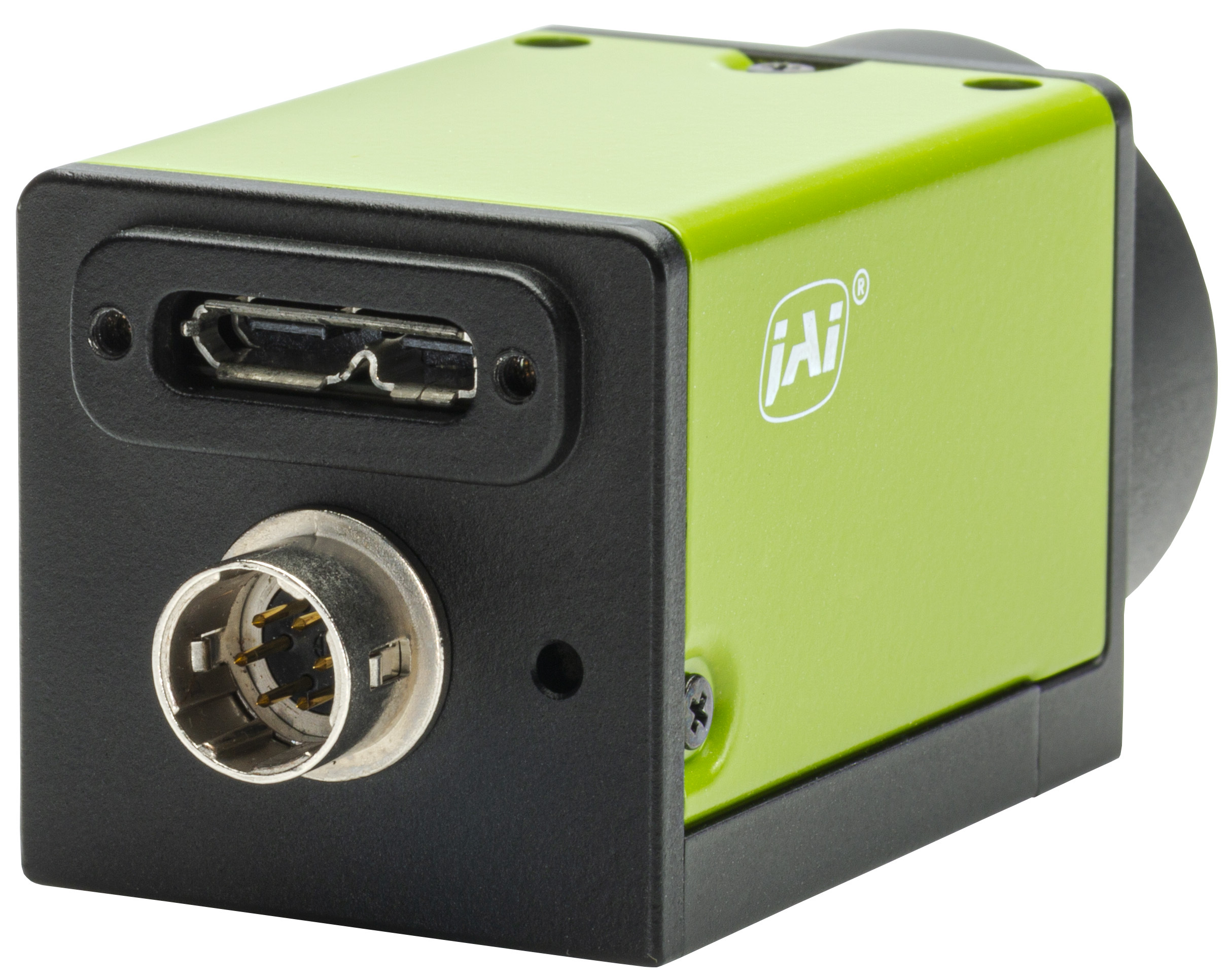

Go-X-Series-USB3
製品名 エリアスキャンカメラ
型式 Go-X Series
メーカー 株式会社ジェイエイアイコーポレーション
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

エントリーレベルの価格帯ながら用途範囲が広く、マシンビジョン用途での汎用性・性能を両立するコンパクトサイズのエリアスキャンカメラ

特長

Go-Xシリーズは、限られたスペースでの設置や可動機構への搭載を想定した29×29x■※mmのコンパクト筐体ながら、
Sony Pregius／Pregius Sセンサー搭載による高画質と豊富な機能を実現。

240万 〜 2450万画素の高解像度搭載モデルを揃え、USB3 Vision、GigE Vision、CoaXPressなどの標準インターフェース備え、用途に応じて選択が可能です。

また、ローリングシャッターモデルも揃え、お客様のご用途、設置環境、開発予算に応じて、最適モデルをお選びいただけます。

※■mm ：モデルによって筐体寸法は異なります

主な仕様

GigE Vision 1+B3:J18000BASE-T

モデル レンズマウント 解像度 (横x縦) fps センササイズ 画素サイズ (µm) 映像出力 (Bit) カラー/モノクロ 外形寸法 (mm)
高さx幅x奥行		 インターフェース データシート
GOX-24505C-PGE C 24.5 MP
(5328 x 4608)		 4 1.2" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 GigE Vision ダウンロード
GOX-20405C-PGE C 20.3 MP
(4512 x 4512)		 5 1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 GigE Vision ダウンロード
GOX-16205C-PGE C 16.2 MP
(5328 x 3040)		 7 1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 GigE Vision ダウンロード
GOX-12405C-PGE C 12.4 MP
(4128 x 3008)		 9 1/1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 GigE Vision ダウンロード
GOX-8105C-PGE C 8.1 MP
(2856 x 2848)		 14 2/3" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 GigE Vision ダウンロード
GOX-5105C-PGE C 5.1 MP
(2472 x 2064)		 23 1/1.8" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 GigE Vision ダウンロード
GOX-12401C-PGE C 12.3 MP
(4096 x 3000)		 9 1.1" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-8901C-PGE C 8.9 MP
(4096 x 2160)		 13 1" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-5103C-PGE C 5 MP
(2448 x 2048)		 22 2/3" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-3201C-PGE C 3.2 MP
(2048 x 1536)		 36 1/1.8" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-2402C-PGE C 2.3 MP
(1920 x 1200)		 50 1/2.3" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-20409C-PGE
(Rolling Shutter)		 C 20.0 MP
(5272 x 3648)		 5 1" CMOS 2.4 x 2.4 8/10/12 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-12409C-PGE
(Rolling Shutter)		 C 12.2 MP
(4016 x 3036)		 9 1/1.7" CMOS 1.85 x 1.85 8/10/12 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-6409C-PGE
(Rolling Shutter)		 C 6.3 MP
(3088 x 2064)		 18 1/1.8" CMOS 2.4 x 2.4 8 カラー 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-24505M-PGE C 24.5 MP
(5328 x 4608)		 4 1.2" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 GigE Vision ダウンロード
GOX-20405M-PGE C 20.3 MP
(4512 x 4512)		 5 1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 GigE Vision ダウンロード
GOX-16205M-PGE C 16.2 MP
(5328 x 3040)		 7 1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 GigE Vision ダウンロード
GOX-12405M-PGE C 12.4 MP
(4128 x 3008)		 9 1/1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 GigE Vision ダウンロード
GOX-8105M-PGE C 8.1 MP
(2856 x 2848)		 14 2/3" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 GigE Vision ダウンロード
GOX-5105M-PGE C 5.1 MP
(2472 x 2064)		 23 1/1.8" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 GigE Vision ダウンロード
GOX-12401M-PGE C 12.3 MP
(4096 x 3000)		 9 1.1" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-8901M-PGE C 8.9 MP
(4096 x 2160)		 13 1" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-5103M-PGE C 5 MP
(2448 x 2048)		 22 2/3" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-3201M-PGE C 3.2 MP
(2048 x 1536)		 36 1/1.8" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-2402M-PGE C 2.3 MP
(1920 x 1200)		 50 1/2.3" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-20409M-PGE
(Rolling Shutter)		 C 20.0 MP
(5272 x 3648)		 5 1" CMOS 2.4 x 2.4 8/10/12 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-12409M-PGE
(Rolling Shutter)		 C 12.2 MP
(4016 x 3036)		 9 1/1.7" CMOS 1.85 x 1.85 8/10/12 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード
GOX-6409M-PGE
(Rolling Shutter)		 C 6.3 MP
(3088 x 2064)		 18 1/1.8" CMOS 2.4 x 2.4 8 モノクロ 29 x 29 x 41.5 GigE Vision ダウンロード

GigE Vision 5GBASE-T

モデル レンズマウント 解像度 (横x縦) fps センササイズ 画素サイズ (µm) 映像出力 (Bit) カラー/モノクロ 外形寸法 (mm)
高さx幅x奥行		 インターフェース データシート
GOX-24505C-5GE C 24.5 MP
(5328 x 4608)		 22 1.2" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 68 GigE Vision ダウンロード
GOX-20405C-5GE C 20.3 MP
(4512 x 4512)		 27 1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 68 GigE Vision ダウンロード
GOX-16205C-5GE C 16.2 MP
(5328 x 3040)		 33 1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 68 GigE Vision ダウンロード
GOX-12405C-5GE C 12.4 MP
(4128 x 3008)		 43 1/1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 68 GigE Vision ダウンロード
GOX-8105C-5GE C 8.1 MP
(2856 x 2848)		 66 2/3" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 68 GigE Vision ダウンロード
GOX-5105C-5GE C 5.1 MP
(2472 x 2064)		 103 1/1.8" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 68 GigE Vision ダウンロード
GOX-24505M-5GE C 24.5 MP
(5328 x 4608)		 22 1.2" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 68 GigE Vision ダウンロード
GOX-20405M-5GE C 20.3 MP
(4512 x 4512)		 27 1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 68 GigE Vision ダウンロード
GOX-16205M-5GE C 16.2 MP
(5328 x 3040)		 33 1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 68 GigE Vision ダウンロード
GOX-12405M-5GE C 12.4 MP
(4128 x 3008)		 43 1/1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 68 GigE Vision ダウンロード
GOX-8105M-5GE C 8.1 MP
(2856 x 2848)		 66 2/3" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 68 GigE Vision ダウンロード
GOX-5105M-5GE C 5.1 MP
(2472 x 2064)		 103 1/1.8" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 68 GigE Vision ダウンロード

USB

モデル レンズマウント 解像度 (横x縦) fps センササイズ 画素サイズ (µm) 映像出力 (Bit) カラー/モノクロ 外形寸法 (mm)
高さx幅x奥行		 インターフェース データシート
GOX-12401C-USB C 12.3 MP
(4096 x 3000)		 23 1.1" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-8901C-USB C 8.9 MP
(4096 x 2160)		 32 1" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-5102C-USB C 5 MP
(2448 x 2048)		 74 2/3" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-5103C-USB C 5 MP
(2448 x 2048)		 35 2/3" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-3200C-USB C 3.2 MP
(2048 x 1536)		 119 1/1.8" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-3201C-USB C 3.2 MP
(2048 x 1536)		 55 1/1.8" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-2402C-USB C 2.3 MP
(1920 x 1200)		 162 1/2.3" CMOS 3.45 x 3.45 8/10/12 カラー 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-12401M-USB C 12.3 MP
(4096 x 3000)		 23 1.1" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-8901M-USB C 8.9 MP
(4096 x 2160)		 32 1" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-5102M-USB C 5 MP
(2448 x 2048)		 74 2/3" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-5103M-USB C 5 MP
(2448 x 2048)		 35 2/3" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-3200M-USB C 3.2 MP
(2048 x 1536)		 119 1/1.8" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-3201M-USB C 3.2 MP
(2048 x 1536)		 55 1/1.8" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 USB3 Vision ダウンロード
GOX-2402M-USB C 2.3 MP
(1920 x 1200)		 162 1/2.3" CMOS 3.45 x 3.45 8/10/12 モノクロ 29 x 29 x 41.5 USB3 Vision ダウンロード

CXP

モデル レンズマウント 解像度 (横x縦) fps センササイズ 画素サイズ (µm) 映像出力 (Bit) カラー/モノクロ 外形寸法 (mm)
高さx幅x奥行		 インターフェース データシート
GOX-24505C-CXP C 24.5 MP
(5328 x 4608)		 24 1.2" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-20405C-CXP C 20.3 MP
(4512 x 4512)		 29 1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-16205C-CXP C 16.2 MP
(5328 x 3040)		 36 1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-12405C-CXP C 12.4 MP
(4128 x 3008)		 47 1/1.1" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-8105C-CXP C 8.1 MP
(2856 x 2848)		 71 2/3" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-5105C-CXP C 5.1 MP
(2472 x 2064)		 112 1/1.8" CMOS 2.74 x 2.74 8/10/12 カラー 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-24505M-CXP C 24.5 MP
(5328 x 4608)		 24 1.2" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-20405M-CXP C 20.3 MP
(4512 x 4512)		 29 1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-16205M-CXP C 16.2 MP
(5328 x 3040)		 36 1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-12405M-CXP C 12.4 MP
(4128 x 3008)		 47 1/1.1" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-8105M-CXP C 8.1 MP
(2856 x 2848)		 71 2/3" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
GOX-5105M-CXP C 5.1 MP
(2472 x 2064)		 112 1/1.8" CMOS 2.74 x 2.74 8/10/12 モノクロ 29 x 29 x 55 CoaXPress CXP-6
(1-connector)		 ダウンロード
