パワーライン同軸落射型　FV-HSシリーズ

製品名	パワーライン同軸落射型
型式	FV-HSシリーズ
メーカー	日進電子工業株式会社
メーカーロゴ
メーカーサイト	メーカー製品サイトはこちら

概要

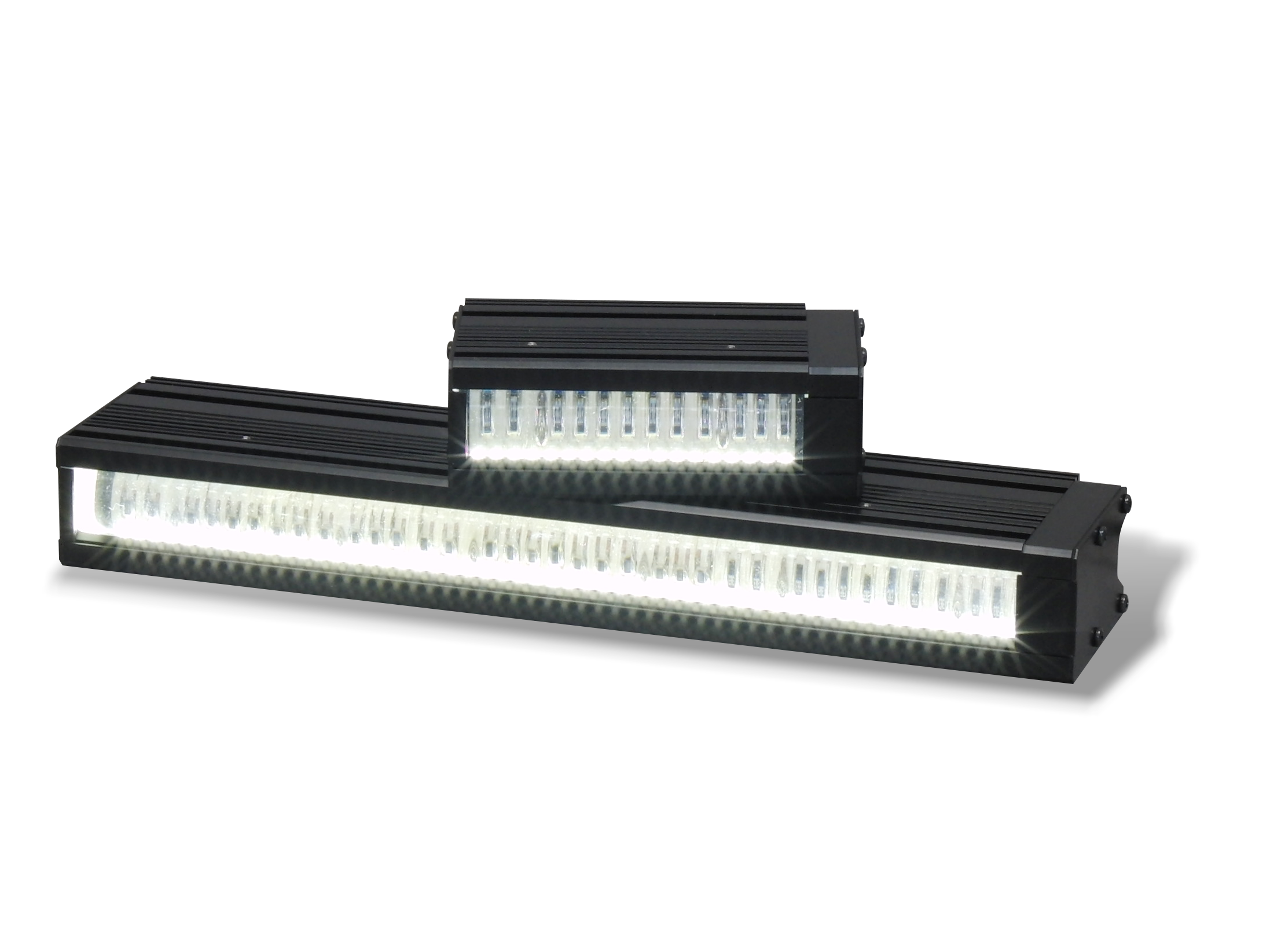

高輝度パワーLEDを使用したライン状の同軸落射照明です。
カメラの光軸と同軸上から強力な均一光がライン状に照射されます。
ワーク表面のテカリや反射ムラを抑えた画像の取り込みに効果を発揮します。
最長425mmまでの同軸照射が可能ですので、ラインセンサカメラでの撮像に適しています。

特長

長尺サイズの同軸落射照明
カメラ窓の長手方向サイズは３タイプ用意しました。
ワークサイズにあわせてお選びいただけます。
カメラ窓最長425mm長の長尺対応品をご用意
光軸を改善、照射面の均一性をより高めました。
直進性をさらに高めた仕様に改良
色照明超高演色・赤外・紫外照明

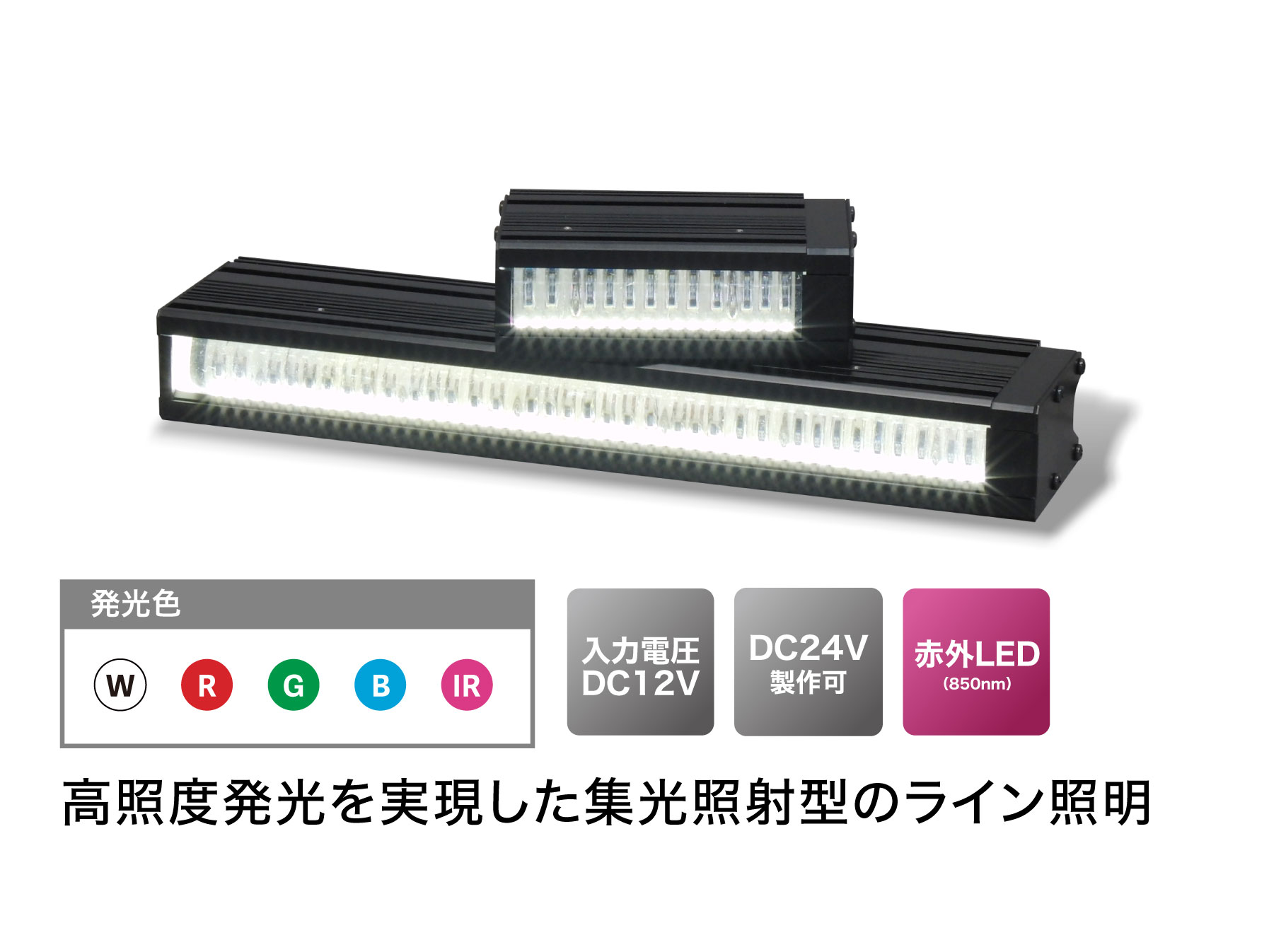

白・赤・青・緑・赤外850nmの5色を標準で揃えています。
検査対象や目的に応じた発光色の選択にもすぐ対応できます。
多彩な照明色を揃えています
お気軽にご相談ください。
標準品以外のサイズにも対応可能です。

主な仕様

白（W）・緑（G）・青（B）・赤（R）・赤外（IR850nm）

型式	発光色	コネクタ (DC12V)	コネクタ (DC24V)	ケース外寸 A (mm)	発光長 B (mm)	消費電力 (W)	質量 (kg)
SH-112 / SH-124	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	SM	SM3P	124	100	19.4	0.5
SH-212 / SH-224	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	SM	SM3P	224	200	38.9	0.8
SH-312 / SH-324	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	EL	EL3P	324	300	58.3	1.2
SH-412 / SH-424	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	EL	EL3P	424	400	77.8	1.6
SH-512 / SH-524	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	EL	EL3P	524	500	97.2	2
SH-612 / SH-624	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	メタルNJC	メタルNR	624	600	117	2.4
SH-712 / SH-724	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	メタルNJC	メタルNR	724	700	136	2.8
SH-812 / SH-824	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	メタルNJC	メタルNR	824	800	156	3.2
SH-912 / SH-924	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	メタルNJC	メタルNR	924	900	175	3.6
SH-1012 / SH-1024	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）	メタルNJC	メタルNR	1024	1000	194	4
－ / SH-1124	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1124	1100	214	4.4
－ / SH-1224	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1224	1200	233	4.8
－ / SH-1324	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1324	1300	253	5.2
－ / SH-1424	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1424	1400	272	5.6
－ / SH-1524	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1524	1500	292	6
－ / SH-1624	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1624	1600	311	6.4
－ / SH-1724	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1724	1700	330	6.8
－ / SH-1824	白（W）・緑（G）・青（B）・赤（R）・赤外（IR）		メタルNR	1824	1800	350	7.2

DV12V製品/DC24V製品から選べます。（SH11〜SH18はDC24V製品のみとなります。）
