概要

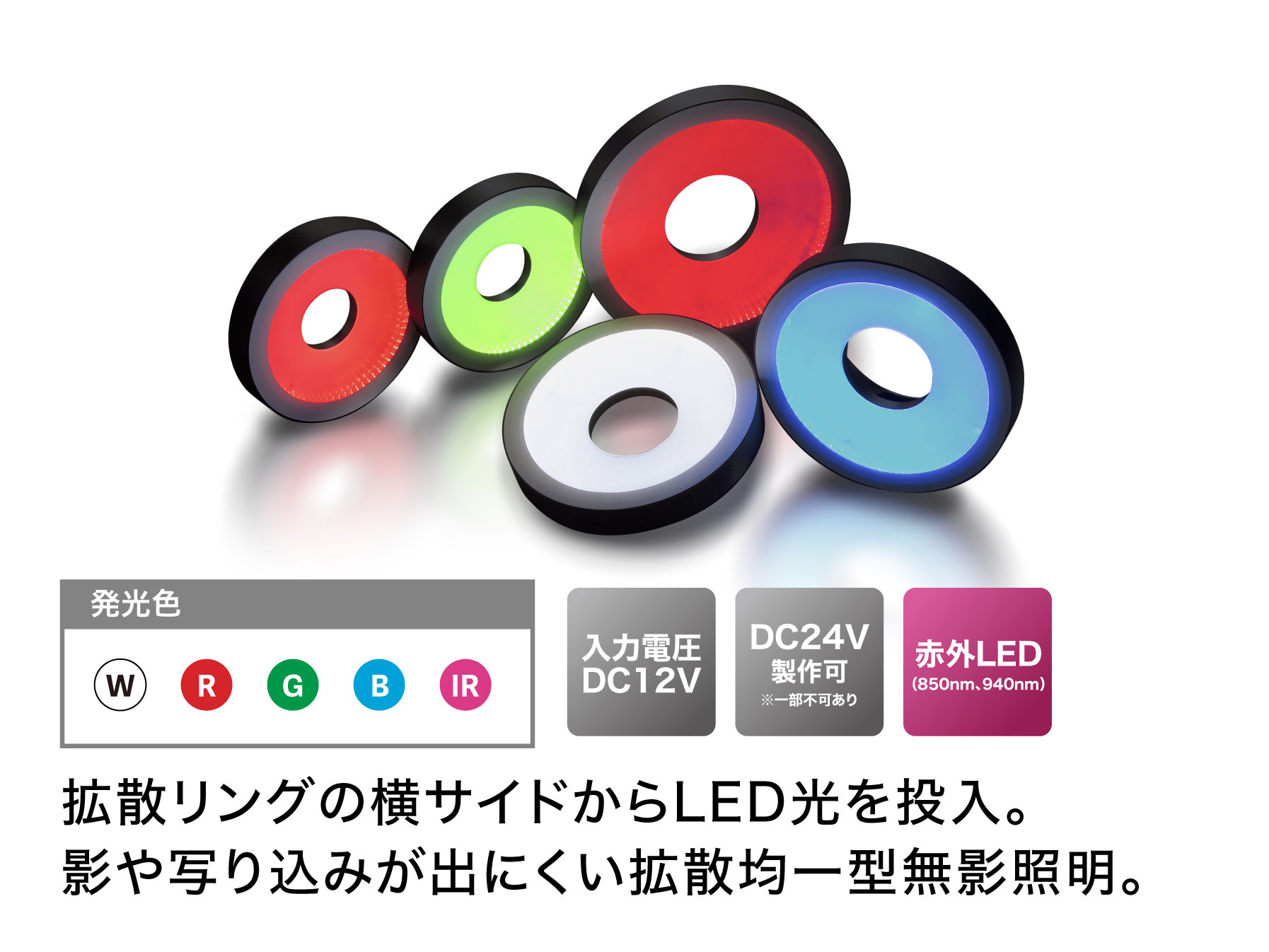

導光拡散リングの横サイドからLED光を投入。
発光面にはLED素子がありません。影が出にくい拡散均一照射型の無影照明です。
LED素子の発光部分は導光板の中に埋め込まれるように実装されており、導光板内部で様々な方向に拡散します。
傾斜角がついた導光拡散リングからのやわらかい光が金属表面などワークへの写り込みを防止します。

特長

• 導光拡散リングを使用の無影照明

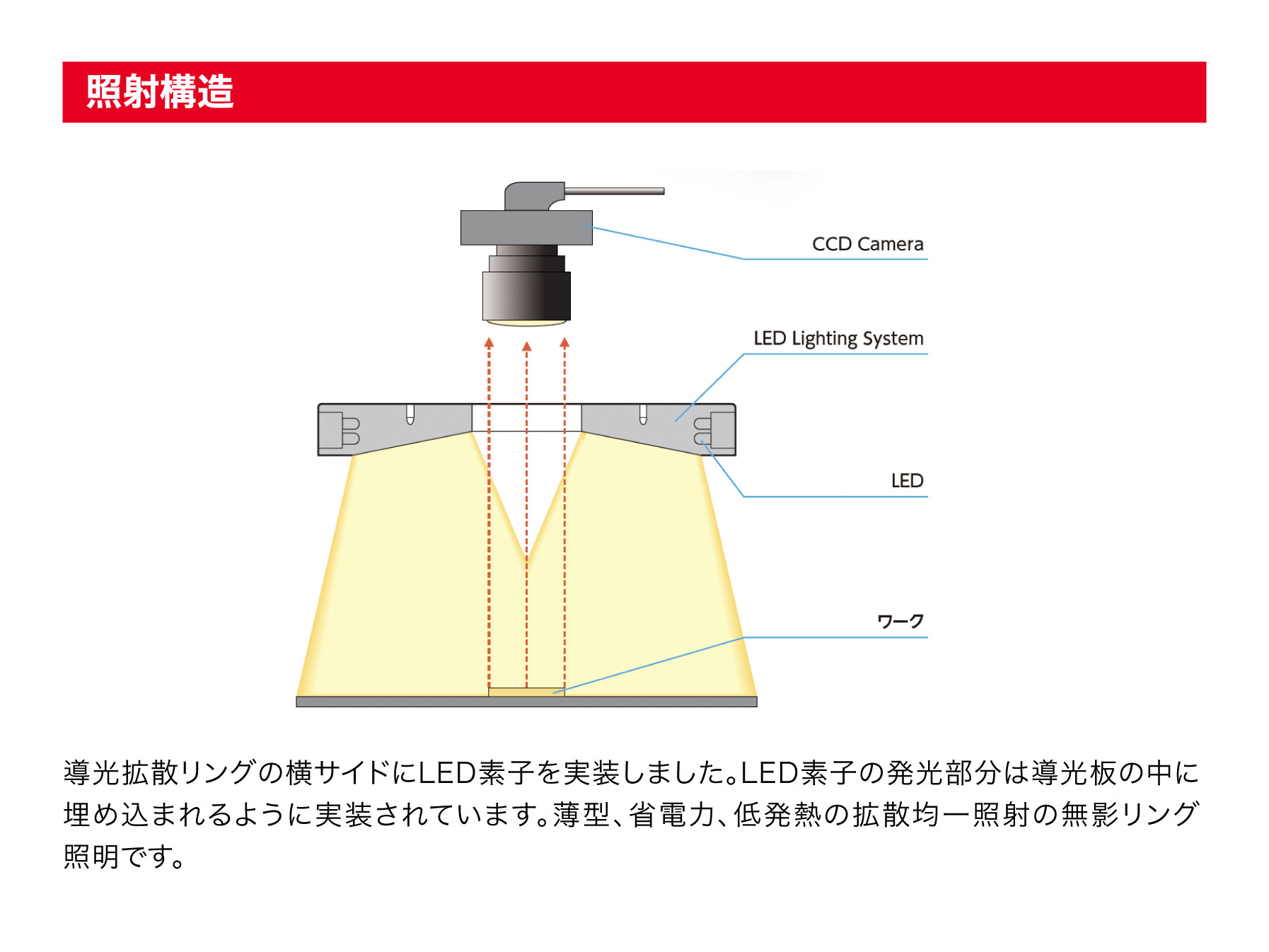

  導光拡散リングの横サイドにLED素子を実装しました。LED素子の発光部分は導光板の中に埋め込まれるように実装されています。
  薄型、省電力、低発熱の拡散均一照射の無影リング照明です。

• リング径の大きさや用途にあわせて4タイプ
  発光部形状により標準で4タイプを揃えています。対象視野の大きさ、
  諸条件などによりお選びください。

• 多彩な照明色を揃えています
  白・赤・緑・青・赤外（850nm、940nmなど）色を標準で揃えています。
  検査対象や目的に応じた発光色の選択にもすぐ対応できます。

• 発光面の大きさ、形状ご相談ください
  日進電子工業では、発光面の大きさの変更、増光量仕様、設置環境にあわせた形状変更など多数実績があります。
  お気軽にお問い合せください。

主な仕様

白（W）・緑（G）・青（B）

赤（R）・赤外（IR850nm,940nmなど）
