5軸調整付レンズホルダ（XYZβθ軸調整） FLH-25, FLH-25.4, FLH-30, FLH-50, FLH-50.8
| 製品名 | 5軸調整付レンズホルダ（XYZβθ軸調整） |
|---|---|
| 型式 | FLH-25, FLH-25.4, FLH-30, FLH-50, FLH-50.8 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

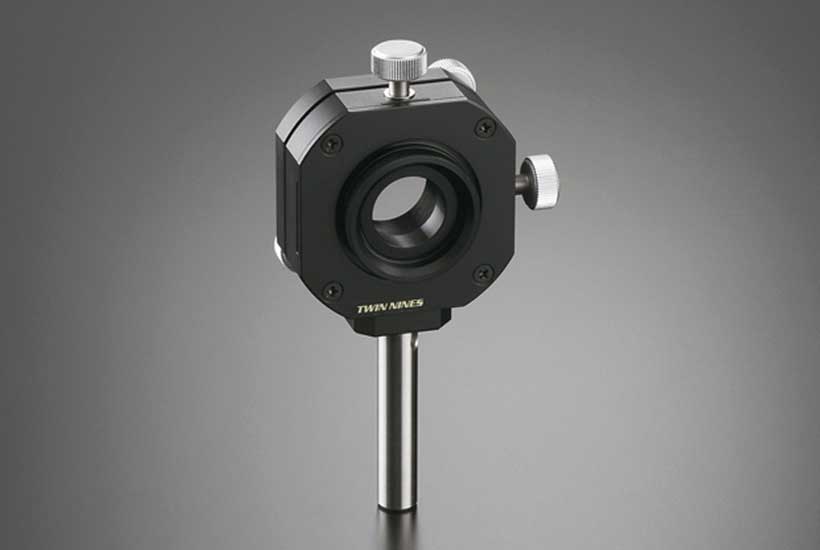

レンズ・ミラー等の円形素子を固定して5軸方向の微動調整が可能なホルダです。
特長
・YZ軸方向の微調整により、光軸に対する芯出しが可能です。
・X軸方向の微動により、フォーカス調整が可能です。
・キネマティック機構にて、あおり角度β・θ軸の微動調整が可能です。
・素子は、デルリンリング・ネジリングで固定します。
・標準仕様として、Φ12mm L=60mmポールを装備しています。長さ（L）は、20～120mmの範囲で変更の対応もしております。
・FLH-30、FLH-50では、アダプタマウント（ADM-30-25.4、ADM-50-30など）が接続可能で、異なるサイズ素子も使用できるようになります。
主な仕様
|
型番 |
FLH-25 |
FLH-25.4 |
FLH-30 |
FLH-50 |
FLH-50.8 |
|
適応素子径（mm） |
Φ25 |
Φ25.4 |
Φ30 |
Φ50 |
Φ50.8 |
|
素子有効径（mm） |
Φ22 |
Φ22 |
Φ27 |
Φ46 |
Φ46 |
|
適応素子厚（mm） |
Max 12.5 |
Max 12.5 |
Max 12.5 |
Max 12.5 |
Max 12.5 |
|
移動量 X（mm） |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
|
移動量 Y, Z（mm） |
Φ4 |
Φ4 |
Φ4 |
Φ4 |
Φ4 |
|
あおり角度 β, θ（°） |
±2 |
±2 |
±2 |
±2 |
±2 |
|
自重（kg） |
0.3 |
0.3 |
0.3 |
0.66 |
0.66 |
|
税別価格 |
¥52,000 |
¥52,000 |
¥52,000 |
¥67,000 |
¥67,000 |
・材質：アルミニウム
・表面処理：黒アルマイト
その他
【補足】

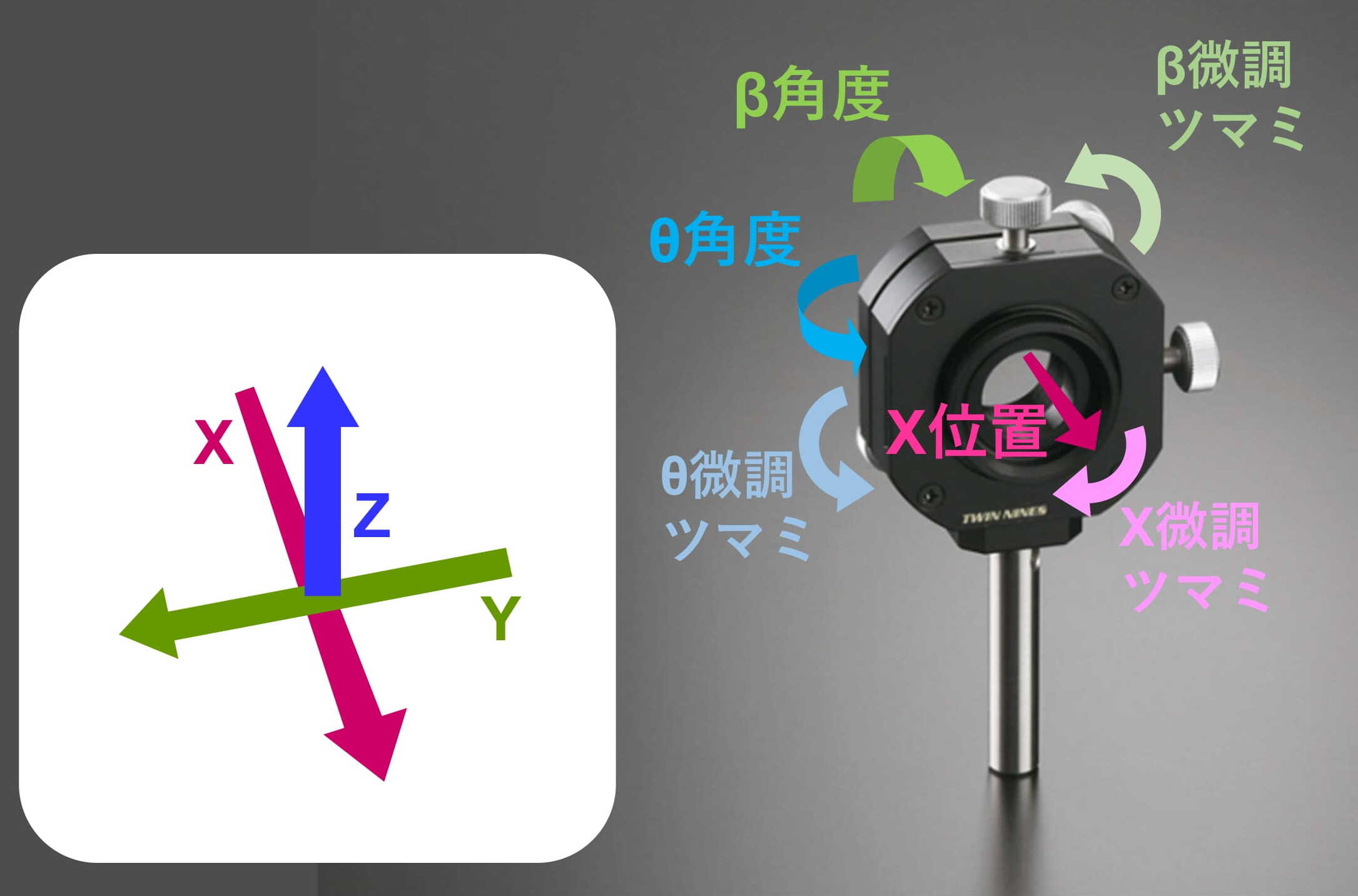

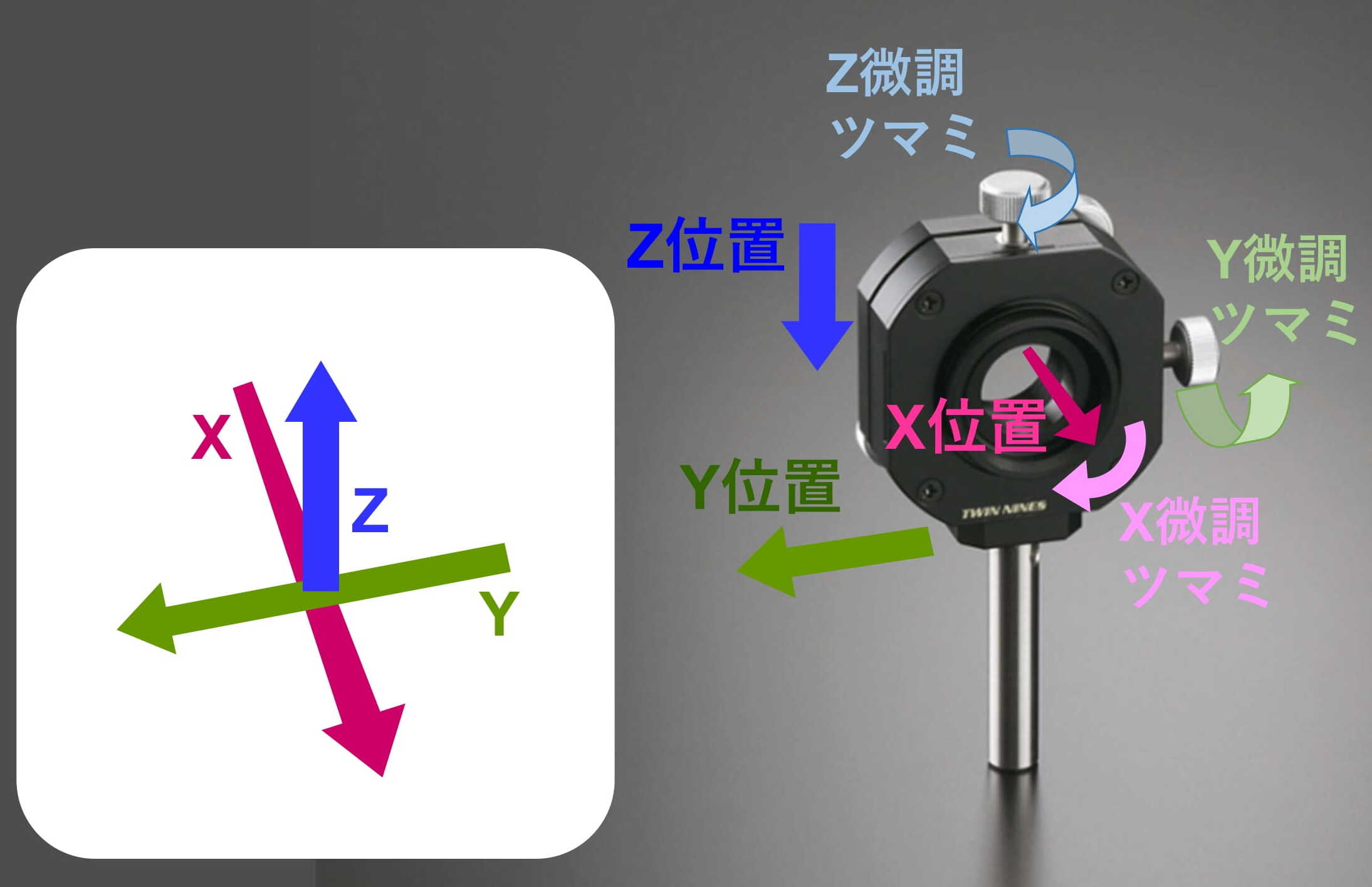

当社製品のそれぞれの軸の定め方は以下の通りです（方向は写真内での説明）。
・Z軸方向：下から上の方向
・X軸方向：右手前から左奥への方向（光軸に平行）
・Y軸方向：左から右への方向（Z軸、X軸に垂直な方向）
・α軸 ：X軸を中心とする回転自由度を表現（ローリング）
・β軸 ：Y軸を中心とする回転自由度を表現（ピッチング）
・θ軸 ：Z軸を中心とする回転自由度を表現（ヨーイング）
