製品情報
JawDuct（ジョーダクト：制御盤の小型化、傾くDINレール） JD2シリーズ
| 製品名 | JawDuct（ジョーダクト：制御盤の小型化、傾くDINレール） |
|---|---|
| 型式 | JD2シリーズ |
| メーカー | 株式会社イーティーエィコンポーネンツ(E-T-A) |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要

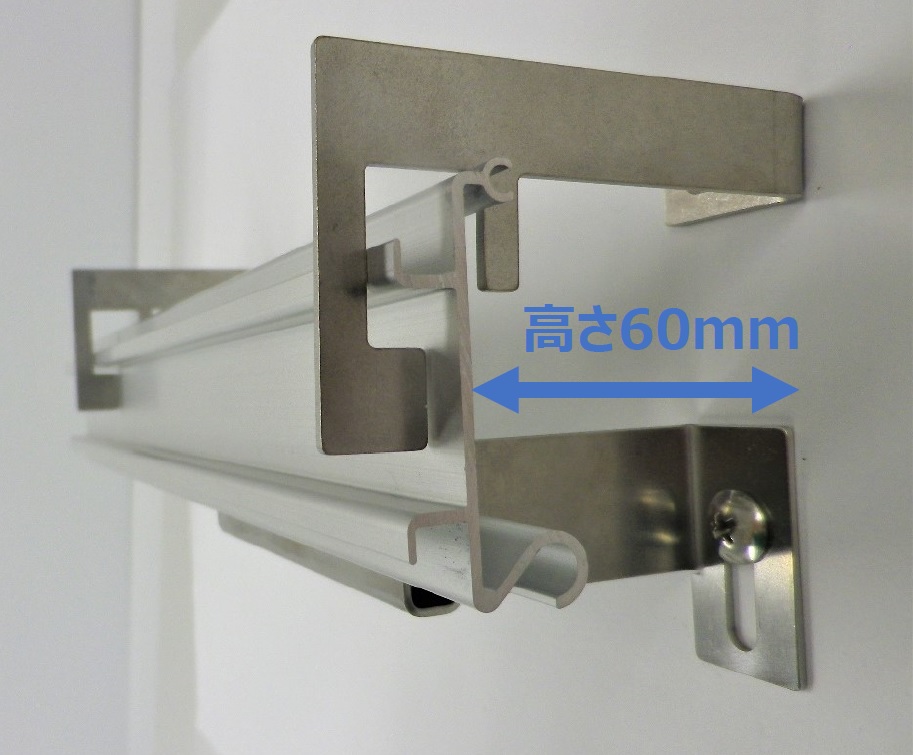

傾くDINレールの背面を使う最短距離のグリッド配線により、ダクトが消え制御盤の小型化を実現
JawDuct構成部品は下記の4点となります。
- JD2-DR1000：E-T-AオリジナルDINレール
- JD2-B100-60：ベース
- JD2-C60-R ：クランパ右側
- JD2-C60-L ：クランパ左側
レールの長さと取付機器により、ベース、クランパは増設します
特長
- 制御盤の小型化
- 配線長が減少
- EMCのリスク面積が減少
- 冷却効率が上昇
- レールが45度傾くことでメンテナンス性を確保
主な仕様
- JD2-DR1000：E-T-AオリジナルDINレール1000mm アルミ製
- JD2-B100-60：ベース ステンレス製
- JD2-C60-R ：クランパ右側 ステンレス製
- JD2-C60-L ：クランパ左側 ステンレス製
ベース、クランパを盤内基板に固定する際はM5サイズのボルト類を使用してください。
ご紹介動画
盆栽キャビネット E-T-A Solution
制御盤小型化を支援するJawDuctを使って組み立てた盆栽キャビネットのご紹介動画です。（6'33"）
（動画提供）株式会社 イーティーエィコンポーネンツ様
