概要

E-T-Aの電子式サーキットプロテクタはDCシステムの機器を短絡・過電流から確実に保護し、分岐系統ごとの安全設計を提供します。

特長

• 障害が発生した負荷回路のみを遮断する電子遮断式
• 定格負荷付近で警報を発し、過負荷および短絡時には確実に遮断
• 過負荷に対しては定格電流の1.1倍から反応して負荷を遮断
• システムシャットダウン対策で電源系統を分割する必要なく、生産ライン等でのダウンタイムも短縮
• LEDによる状態、故障表示機能を兼備。同様に状態、故障の信号出力も可能

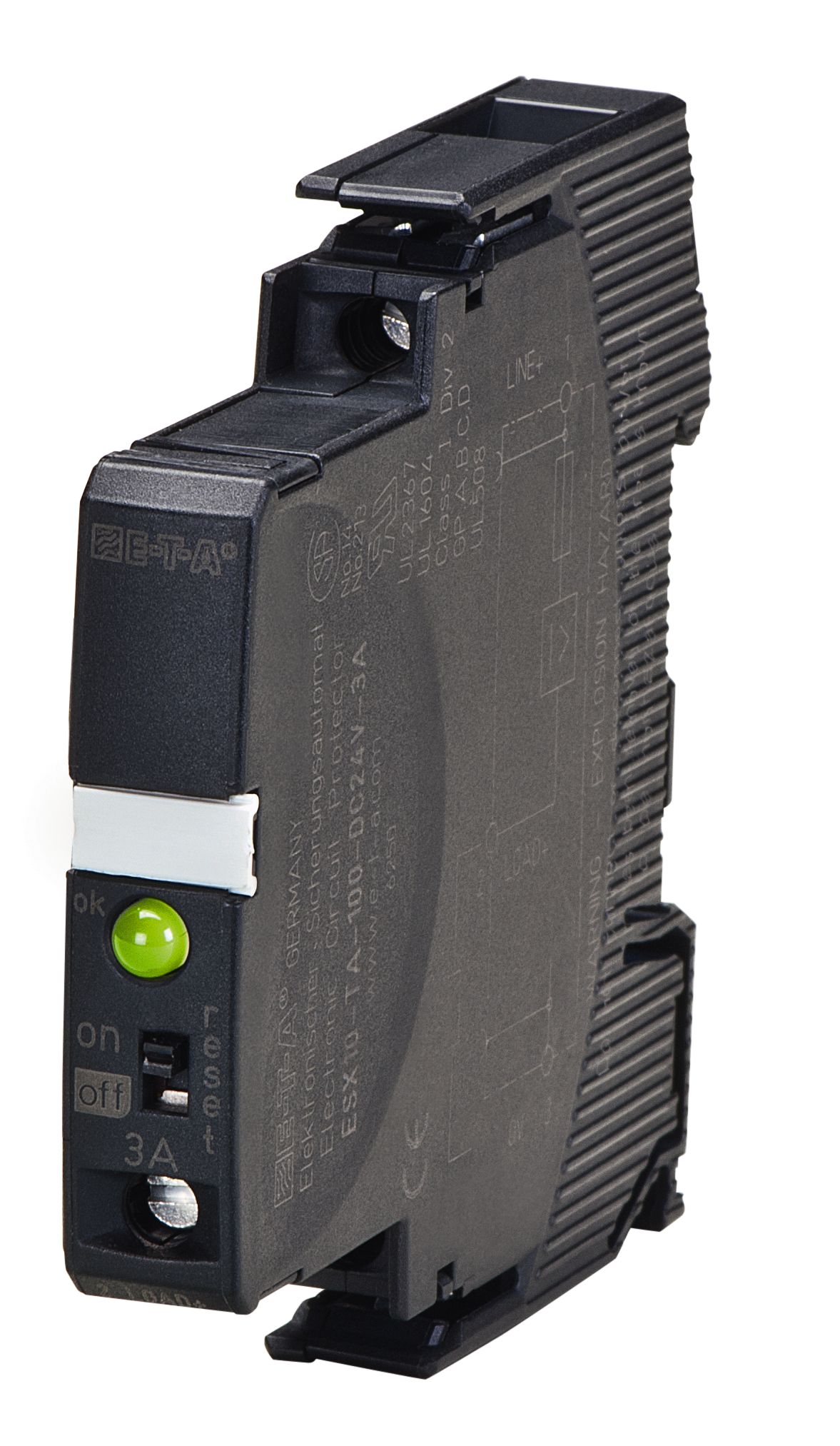

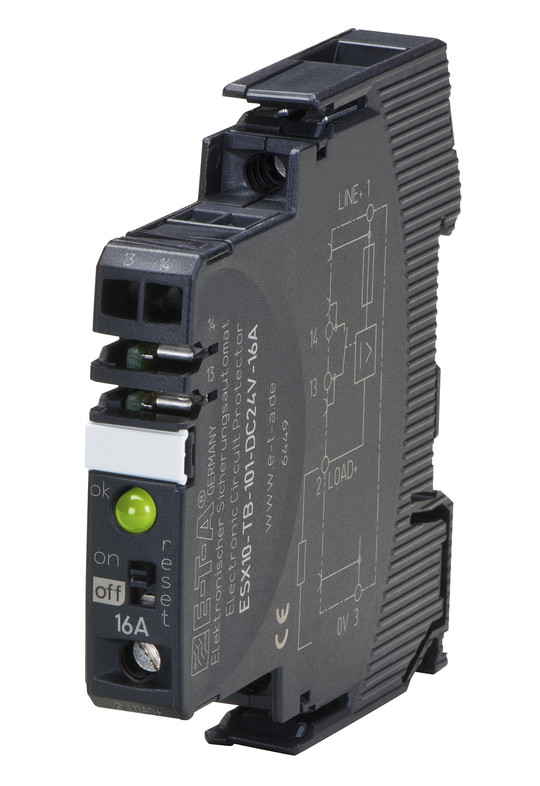

• 定格固定式 (ESX10-TA/TB)又は定格切り替え式 (ESX10-TD)の選択可能
• 定格電流に合わせたフェールセーフエレメント内蔵
• 本体幅わずか12.5mm

主な仕様

• 定格電圧 : DC 24 V（DC12V、DC48Vもあり）
• 定格電流 : 0.5A　～　16A
• 1極保護
• 信号接点（出力）：状態表示
• 信号接点（入力）：外部信号によりESXを簡易なリレーとして作動させることが可能
• ATEX防爆指令対応
• UL Class2準拠

その他

• リモートON/OFF制御信号 (オプション)(遠隔操作).
• リセット入力信号 (オプション).
