製品情報

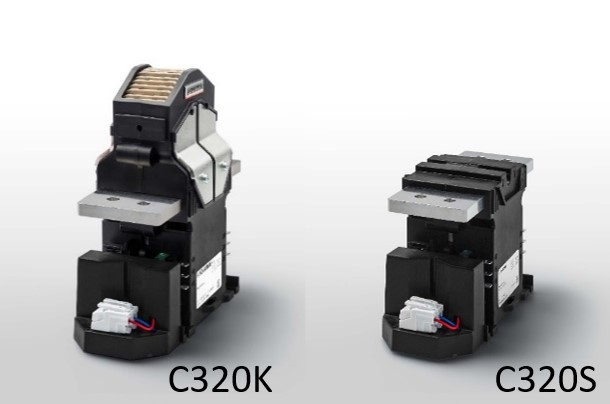

高電圧コンタクタ C320シリーズ
| 製品名 | 高電圧コンタクタ |
|---|---|
| 型式 | C320シリーズ |
| メーカー | SCHALTBAU（国内総販売代理店：株式会社イーティーエィコンポーネンツ） |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
電圧60V～1500V、電流1000A
コンパクトサイズコンタクタ
特長
- 高電圧、大電流対応
- 軽量コンパクト
- 衝撃や振動に強い堅牢性、信頼性
- ダブルブレーク接点による大電力の確実な遮断
- 豊富な補助接点(最大4個)による多機能化
- 高定格短時間電流耐量 4,500A(t=100ms)
- ミラーコンタクト対応による安全性の向上
- 双方向充電ステーションV2X対応
主な仕様
| AC/DC対応 | AC / DC (双方向対応） | 補助接点 | あり(最大4) ※IEC60947-4-1, annex F ミラーコンタクト |
| 接点方式 | NO | 周囲温度 | -40℃ ～ +60℃ |
| 極数 | 1極 | 寸法(WxDxH) | 89 x 190 x 165.7 mm （Kタイプ） |
| 定格電圧Un | 60V(Sタイプ), 1500V(Kタイプ) | 質量(kg) | 2.0kg, 2.7kg |
| 開放熱電流 Ith | 1000A | 規格 | •IEC/UL60947-4-1 •ISO16750-3 |
| •GB/T14048.4 •IEC60077-2 | |||
| •IEC61373 •IEC50124-1 | |||
| コイル仕様 | モノステイブル | 認証 |  |
| 定格電圧 | 24 V DC | ||
| 消費電力 | 120W@24V / 保持 11W |
アプリケーション
EV産業
- EV(乗用車 / バス / トラック / 建機 / 農機）
- AGV / AMR
- EV急速充電器 •試験装置(バッテリー・インバーター)
エネルギー産業
- パワーコンディショナー
- 太陽光発電設備の接続箱
- 蓄電池システム(ESS)
