ECU測定及び制御システムツール ECU開発ツール


製品名 | ECU測定及び制御システムツール |
---|---|
型式 | ECU開発ツール |
メーカー | Accurate Technologies Inc. |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
資料 |
概要
ATI 社(Accurate Technologies Inc.)は、1991 年以来、高性能な測定および制御システムツールとソフトウェアソリュー ションの独立系サプライヤーとして業界をリードしてきました。

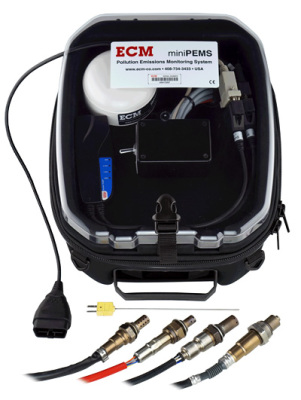

技術的リーダーであるATI 社は、ツールをさまざまな車両およびECU に適用するという点で、たいへん柔軟な対応をしています。対象となるECU アプリケーションに、CAN によるキャリブレーション、メモリーエミュレーション、高度なターゲットインタフェースのいずれが必要な場合でも、ATI 社は、開発の初期段階から最終的な製品化まで使用できる開発ツールをお客様に提供します。 また、ECM社各種排ガス測定器を提供しています。
特長
ATI VISION− キャリブレーション測定のための汎用エンジニアリングツール

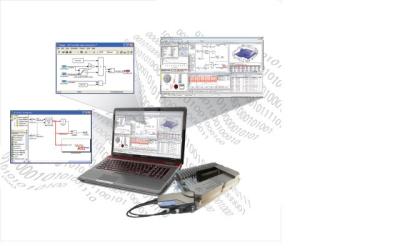

ATI VISION は、キャリブレーションのための ECU(Electronic Control Unit)へのアクセス、複数の制御ソースから収集した測定データの記録、収集したデータの解析、およびキャリブレーションデータの変更管理を可能にする、統合されたキャリブレーション測定ソリューションです。
ラピッドコントロールデベロップメントソリューション
市場でのトップ争いを続ける自動車のメーカーおよびサプライヤーにとって、開発サイクルの短縮は非常に重要です。 OEMおよびサプライヤは、複雑なシステムの統合に努めながら、日々の設計変更という課題に取り組んでいます。 複雑化する車両システムの開発、テスト、および評価を支援する、信頼できるラピッドコントロー ルソリューションが必要です。
ベースNo-Hooks
ECU のソースコードの必要性をなくし、開発技術者にソースコードにアクセスすることなくECU 内のRAM 変数を制御する手段を提供します。ATI のNo-Hooks 技術は、ECU キャリブレーションに必要なファイルだけを使用して、さまざまなラピッドプロトタイピングソリューションへのアクセスを提供します。
OnTarget Rapid Prototyping
No-HooksOnTarget は、最も低コストのラピッドプロトタイピングシステムです。ATI No-Hooks とSimulink®を組み合わせることによって、OnTarget は現在のECU をラピッドプロトタイピングシステムに変えることができます。OnTarget はNo-Hooks 技術に基づいているため、ECU のソースコードの変更は不要です。
No-HooksOnTool
ATI M6 メモリーエミュレータに直接取り付ける、M6Rと呼ばれるラピッドプロトタイピングコプロセッサに機能を追加します。M6Rは、M6R用のリアルタイムバイパス実行可能ファイルの作成を可能にするMathWorks Real-Time Workshop Embedded Coder と互換性のある、Motorola PowerPC マイクロコントローラを使用します。ATI は、M6R カード用のSimulink ブロックライブラリを提供しています。
xPC Target Rapid Prototyping
MathWorks とともに、導入してすぐに使用できる、ホストターゲットのラピッドプロトタイピング環境を提供しています。xPC Targetを使用すると、Simulink ブロック図によってモデルを作成し、リアルタイム実行可能ファイルを生成して、それらをxPC TargetBox™上で実行できます。ATI は、ターゲットハードウェアを制御する、パワフルなGUI を提供しています。このシステムには、ECU タスクと同期をとって動作し、xPC Target ハードウエアとECU との間でデータ通信を行うするモデルを構成するための、完全なxPC Target ブロックライブラリが含まれています。
ATI CANLab−ネットワーク解析の革新的なソリューション
ATI CANLab は、Controller Area Network(CAN)上のメッセージおよび信号を監視してログに記録するための多数 の機能を提供する汎用ネットワーク解析ツールです。CANLab は、直感的で容易に使用できるため、ユーザーは、ツールそのものを学習することなく解析に専念できます。CANLab を活用することで、組織は開発サイクルを短縮し、製品をより早く市場に送り出すことができます。
CANverter−ビークルネットワークに容易に信号を送受信
CANverter は、コンパクトでコスト効率の高い、CAN ネットワーク用 の I/O モジュールです。この I/O モジュールは、CAN バス上で信号 を送信するか、外部の収集システムに CAN データを送信すること ができます。軽量でコンパクトなサイズは持ち運びに便利で、どこに でも容易に取り付けられます。
A7 − 高速なデータスループット・コンパクトなデザイン・CAN バスを解放
A7 シリアル ECU インタフェース
A7 は USB 1.1 に準拠するデバイスで、PC と ECU(Electronic Control Unit)との間の接続を提供します。A7 は、サポートされる マイクロプロセッサのデバッガインタフェースを使用した接続を介 して、ECU のデータ収集、キャリブレーション、およびフラッシュ機 能を実現します。現在サポートされているインタフェースは、JTAG、 AUD、RTD などです。サポートされるインタフェースおよびマイク ロプロセッサの最新のリストは、ATI の Web サイトで確認できま す。
ATI VISION − キャリブレーション測定のための汎用エンジニアリングツール
ATI VISION は、キャリブレーションのための ECU(Electronic Control Unit)へのアクセス、複数の制御ソースからの測定データの記録、 収集したデータの解析、およびキャリブレーションデータの変更管理を可能にする、統合されたキャリブレーション測定ソリューションで す。
M6 メモリエミュレータ
M6 は ATI が提供するメモリーエミュレータで、Motorola PowerPC MPC555/563/565 マイクロコントローラ用に特別 に設計されたものです。M6 は、3 つの基本ビルドオプション と、BGA 版またはソケット取り付け版の複数の MPC プロ セッサから選択 して注文できます。これ までの 製品( ATI M5)と比較すると、M6 も期待される同じ機能をすべて備え ていますが、パッケージはより小さく、コストは低く、対応できる温度範囲は広くなっています。
EDAQデータ収集 − 正確で信頼できるコンパクトなデータ収集モジュール
ATI 社(Accurate Technologies Inc.)は、次のモデルを提供しています。
• アナログ入力、16 チャンネル
• 熱電対入力、16 チャンネル
• パルス入力、16 チャンネル
これらの EDAQ ネットワークモジュールは、いずれも耐久性の高い車載計測用製品で、正確で信頼性の高い測定とデータ収集を行います。測定の精度、柔軟性、物理的なサイズ、Controller Area Network(CAN)ネットワークへの対応、および経済的な価格で、自動車、工業、商業、および科学の各用途に理想的な製品となっています。高速の32 ビットマイクロコントローラと、オンボードフラッシュメモリーを装備したEDAQ モジュールは、最先端の技術を提供します。
その他:
ビークルインフォメーションディスプレイ − 構成が容易でユーザーニーズに柔軟に対応
− GTM-2000 − 下記のデータ収集システムです。
− 点火タイミングの高精度測定
− プログラム解析の出力
− エンジン回転数の測定
− CAM タイミングの測定
SmartTach − 下記のデータ収集システムです。
− エンジン回転数の測定
− 車両速度の測定
− シャーシのダイノロール速度の測定
− プログラム解析の出力
その他

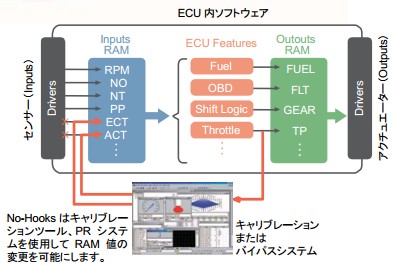

<インプット値変更例>

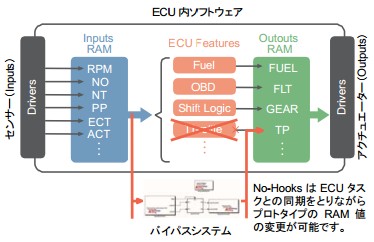

<アウトプット値変更例>
詳細は、添付カタログをご参照ください。
