直接照射リング型 DRシリーズ
| 製品名 | 直接照射リング型 |
|---|---|
| 型式 | DRシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

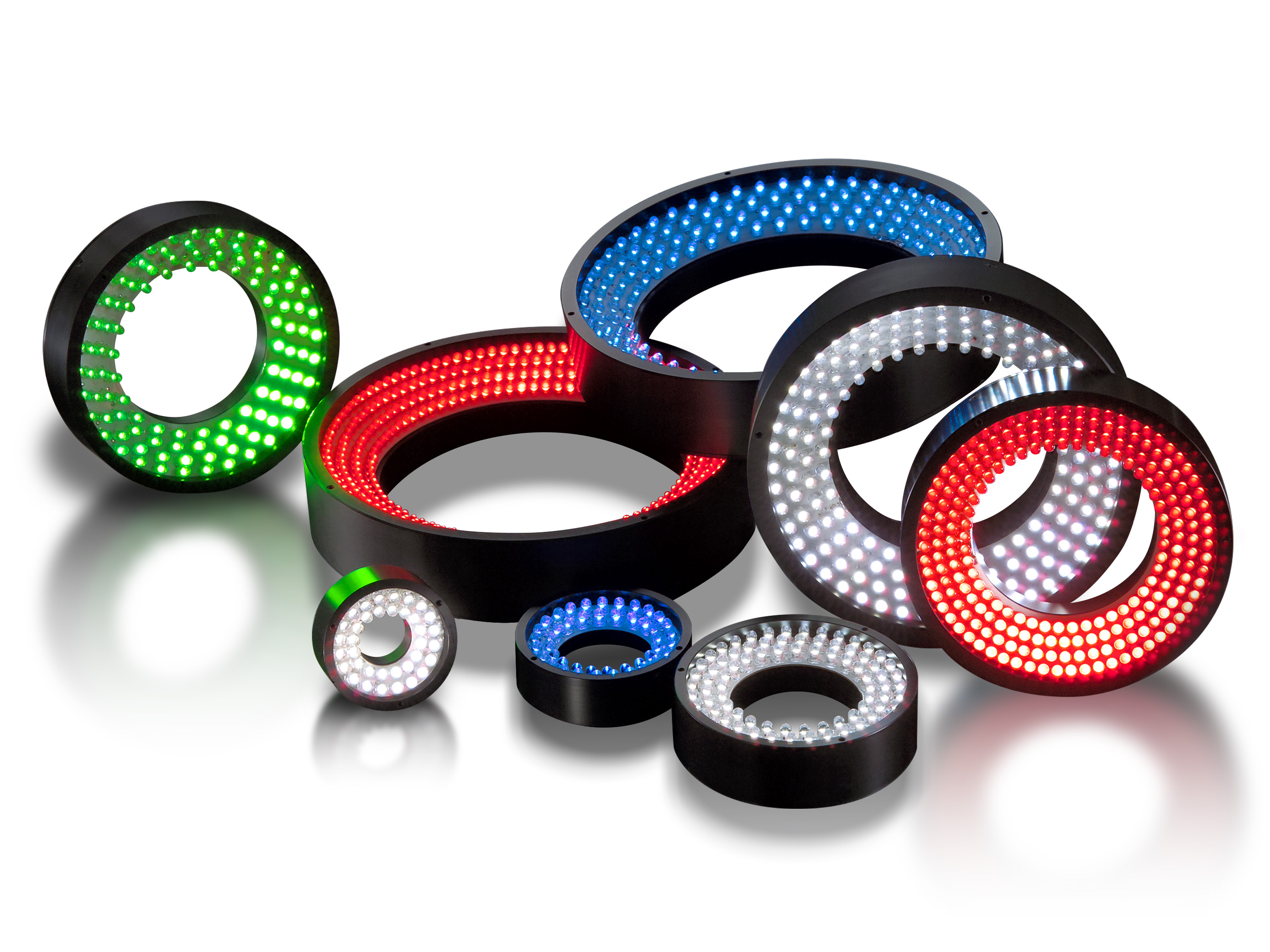

リング状に配列されたLEDを中心付近に向けて実装。対象物をダイレクトに照射します。
LED素子は各々が拡がり角をもって発光しますので、明るく 均一な照射面になります。
豊富な発光色・多彩な照明形状で、様々なワークや検出目的に対応します。
特長

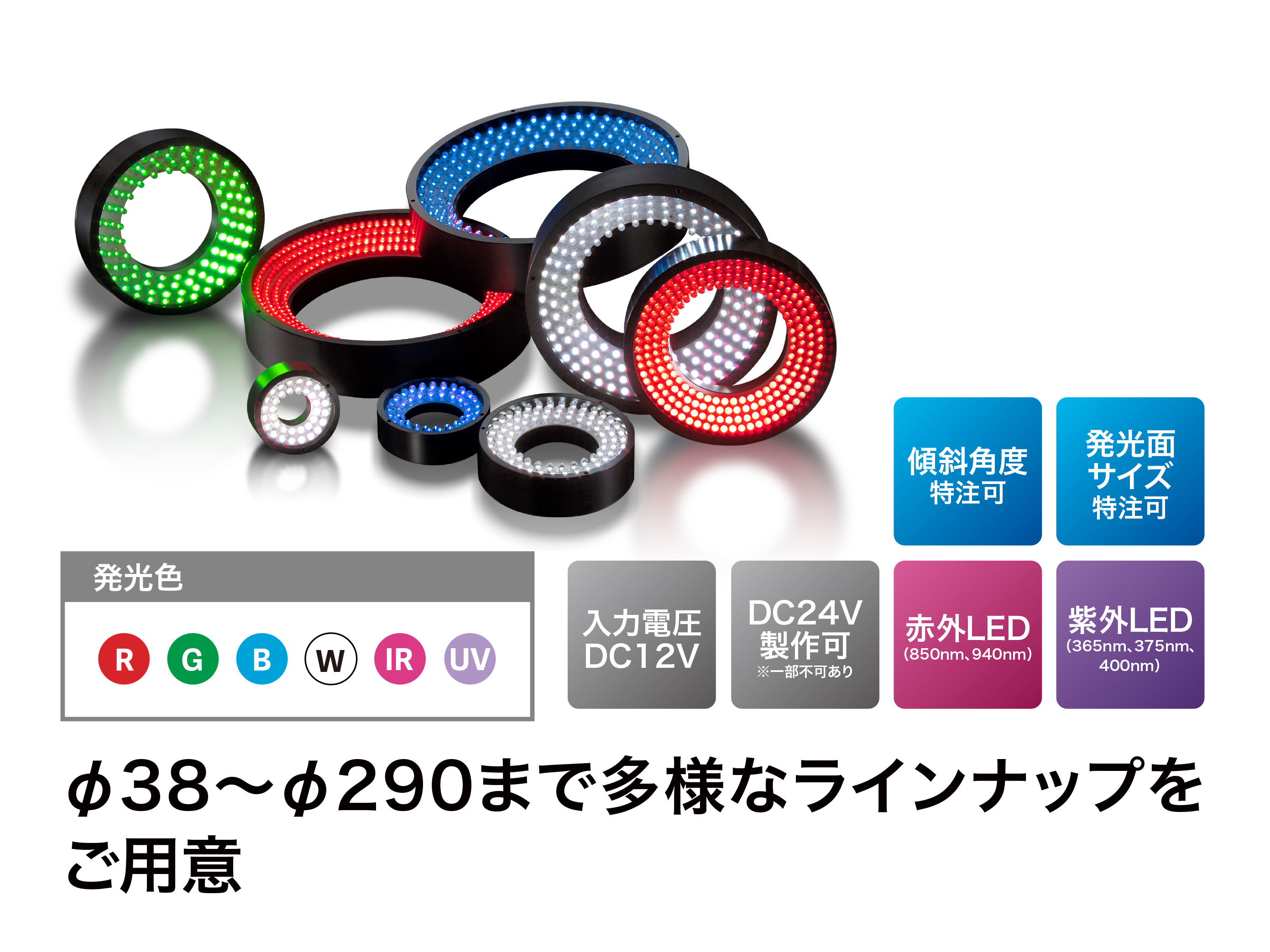

- LEDをリング状に配列
傾斜角がありますので、中央付近をダイレクトに明るく均一照射します。 - 多彩な照明色を揃えています
白・赤・緑・青・赤外（850nm、940nmなど）・紫外（365nm、375nm、 400nmなど）色を標準で揃えています。検査対象や目的に応じた発光色 の選択にもすぐ対応できます。赤外光・紫外光は発光波長をお選びいただけます。 - リング径の大きさも多彩です
小面積照射型から大型照射型までいろいろなタイプを揃えました。被写体 の大きさ、レンズ径、対象までの距離などによりお選びいただけます。 - 外径・内径・傾き角などご相談ください
被写体や目的により必要な照明条件は様々です。日進電子工業ではリング外径・内径の変更、傾斜角度の変更、光量増加型の照明など標準品以外 の製作も承ります。お気軽にお問い合せください。
主な仕様
白（W）・緑（G）・青（B）・紫外（UV）365nm、375nm、400nm）
|
型式 |
発光色型 |
傾斜角（°） |
LED数（個） |
消費電力（W） |
質量（g） |
|
白（W）・緑（G）・青（B）・紫外（UV） |
17 |
36 |
2.9 |
20 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
20 |
45 |
3.6 |
30 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
6 |
90 |
7.2 |
50 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
20 |
108 |
8.7 |
80 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
25 |
159 |
12.8 |
130 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
30 |
180 |
14.4 |
160 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
30 |
270 |
21.6 |
230 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
30 |
408 |
32.7 |
270 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
30 |
468 |
37.4 |
300 |
|
|
白（W）・緑（G）・青（B）・紫外（UV） |
30 |
570 |
45.6 |
380 |
赤（R）・赤外（IR）（850nm、940nm）
|
モデル名 |
発光色型 |
傾斜角（°） |
LED数（個） |
消費電力（W） |
質量（g） |
|
赤（R）・赤外（IR） |
17 |
36 |
1.5 |
20 |
|
|
赤（R）・赤外（IR） |
20 |
54 |
2.2 |
30 |
|
|
赤（R）・赤外（IR） |
6 |
114 |
4.6 |
50 |
|
|
赤（R）・赤外（IR） |
20 |
216 |
8.7 |
80 |
|
|
赤（R）・赤外（IR） |
25 |
252 |
10.1 |
130 |
|
|
赤（R）・赤外（IR） |
30 |
360 |
14.4 |
160 |
|
|
赤（R）・赤外（IR） |
30 |
462 |
18.5 |
230 |
|
|
赤（R）・赤外（IR） |
30 |
408 |
16.4 |
270 |
|
|
赤（R）・赤外（IR） |
30 |
468 |
18.7 |
300 |
|
|
赤（R）・赤外（IR） |
30 |
570 |
22.8 |
380 |
